Medición completa de fibra óptica de nivel 1
La pantalla LCD a color muestra el estado PASA / NO PASA
Se pueden almacenar hasta 10,000 lecturas en la memoria interna
Imprime informes de prueba oficiales a través del software de PC

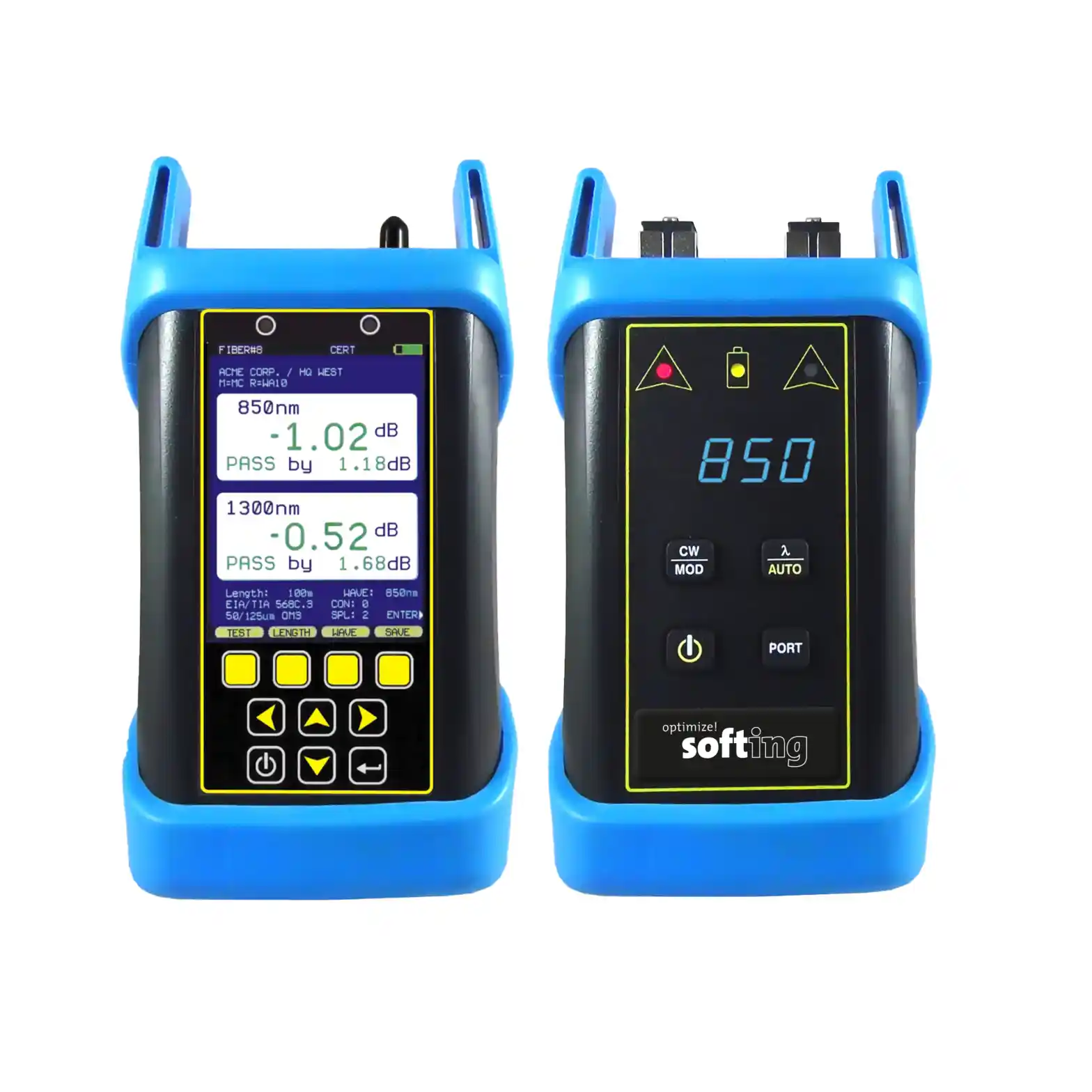

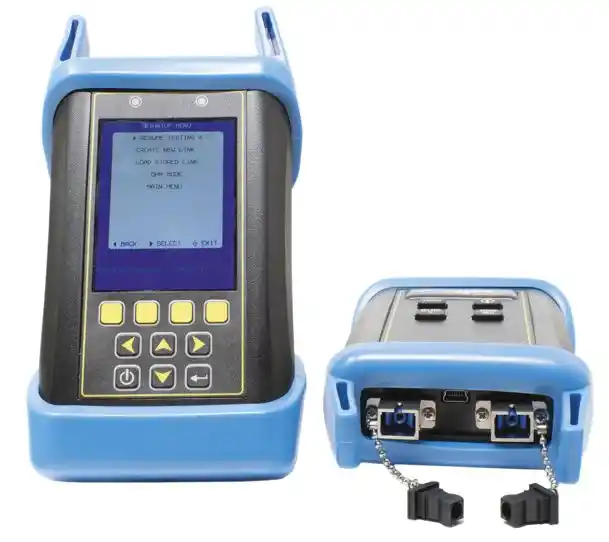

FiberXpert 700 - Quad MM / SM
El proceso de probar una instalación de red para asegurarse de que cumple con los estándares especificados se denomina certificación. Esto a menudo requiere documentación en papel como prueba del cumplimiento de los estándares. El FiberXpert 700 Quad MM / SM contiene las herramientas necesarias para certificar las conexiones de fibra según una variedad de estándares de cableado comunes en redes monomodo y multimodo, comúnmente conocidas en la industria como certificación Tier 1.
El FiberXpert 700 se puede utilizar para realizar certificaciones de enlaces estandarizados para enlaces de fibra multimodo y monomodo e imprimir los informes de prueba oficiales directamente desde el software para PC. Para las pruebas, el usuario tiene un número ilimitado de configuraciones para diferentes escenarios. La detección automática de longitud de onda y el almacenamiento de datos garantizan que las pruebas se completen en el menor tiempo posible y, al mismo tiempo, eliminan el riesgo de error del operador. Los resultados de las mediciones se pueden almacenar directamente en la memoria interna, hasta 10,000 mediciones.

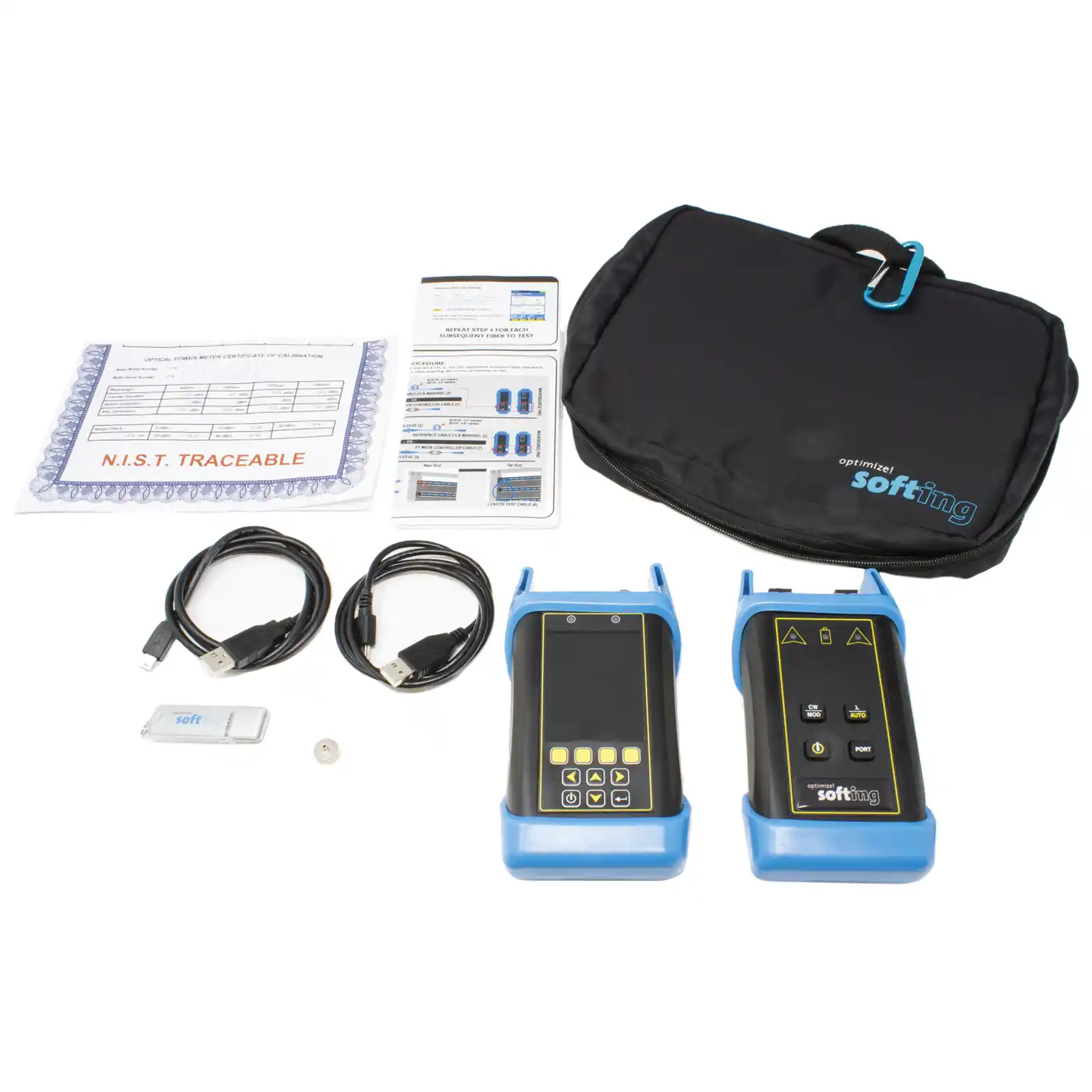

El FiberXpert 700 Quad MM / SM también se caracteriza por un funcionamiento sencillo y funciones fáciles de usar. Esto ya comienza con el proceso de configuración, que es compatible con un asistente de enlace con gráficos útiles en la pantalla. Para una diferenciación rápida, el resultado se muestra directamente en la pantalla LCD en color como estado PASA / NO PASA según el color. El kit también tiene una batería de polímero de litio recargable.
| MEDIDOR DE POTENCIA ÓPTICA FIBERXPERT 700 | ||||||
| Parámetros | Especificaciones | |||||
| Tipo de detector | InGaAs | |||||
| Longitudes de onda calibradas 1 | 850 , 980, 1300 , 1310 , 1490, 1550 , 1625 | |||||
| Rango de medición | +5 a -70dBm | |||||
| Exactitud | ± 0,15 dB | |||||
| Resolución de pantalla | 0,01 dB | |||||
| Duración de la batería | Hasta 50 horas (polímero de litio) | |||||
| Tipo de conector del detector | 2,5 mm / 1,25 mm universal | |||||
| Almacenamiento de datos | Hasta 10000 puntos de datos | |||||
| Unidades de medida mostradas | dBm, dB, mW, μW, nW | |||||
| Modos de operación | CERT, PÉRDIDA, OPM | |||||
| Tipo de visualización | LCD en color de alta resolución | |||||
| Apagado automático | sí | |||||
| Temperatura de funcionamiento | -10 hasta 55 ° C | |||||
| Temperatura de almacenamiento | -30 a 70 ° C | |||||
| Dimensiones | 2,9 x 4,49 x 1,3 pulgadas (72,9 x 112,3 x 31,8 mm) | |||||
| Peso | 12 oz (373 g) | |||||
| Las longitudes de onda en negrita son trazables por NIST. Cumplen con las normas europeas armonizadas EN 61326-1 y EN 61010-1. | ||||||
| FUENTE DE LUZ QUAD | ||||||
| Especificación | ||||||
| Tipo de salida | Multimodo | Monomodo | ||||
| Método de lanzamiento | LED | FP láser | ||||
| Longitud de onda central | 850nm: 850 ± | 1310nm: 1310 ± 20nm | ||||
| 30nm 1300nm: ± 50nm | 1550nm: 1550 ± 30nm | |||||
| Ancho espectral | 850nm: | 1310 nm: 2 | ||||
| 50nm 1300nm: 180nm | nm 1550 nm: 2 nm | |||||
| Fuente | Clase 1M | IEC 60825-1 Clase 1M | ||||
| Potencia de salida | -20dBm | -10dBm | ||||
| Modos de salida | CW / modulado | CW / modulado | ||||
| Precisión inicial | ± 0,1 dB | ± 0,1 dB | ||||
| Duración de la batería | Hasta 150 horas (polímero de litio recargable) | |||||
| Temperatura de funcionamiento | 0 hasta 55 ° C | |||||
| Temperatura de almacenamiento | 0 hasta 75 ° C | |||||
| Dimensiones | 2,87 x 4,42 x 1,25 pulgadas (72,9 x 112,3 x 31,8 mm) | |||||
| Peso | 10 onzas (284 g) | |||||
| tipo de conector | CAROLINA DEL SUR | |||||
| Cumple con las normas europeas armonizadas EN 61326-1 y EN 61010-1. | ||||||
| Estándares de cableado admitidos | ||||||
| TIA | 568-C.3, 568-3.D | |||||
| YO ASI | 11801, 14763-3 | |||||
| Ethernet | 1G, 10G, 40G, 100G | |||||
| FTTH | Clase A, Clase B, Clase C | |||||
| USUARIO DEFINIDO | Presupuesto fijo, Presupuesto calculado | |||||
