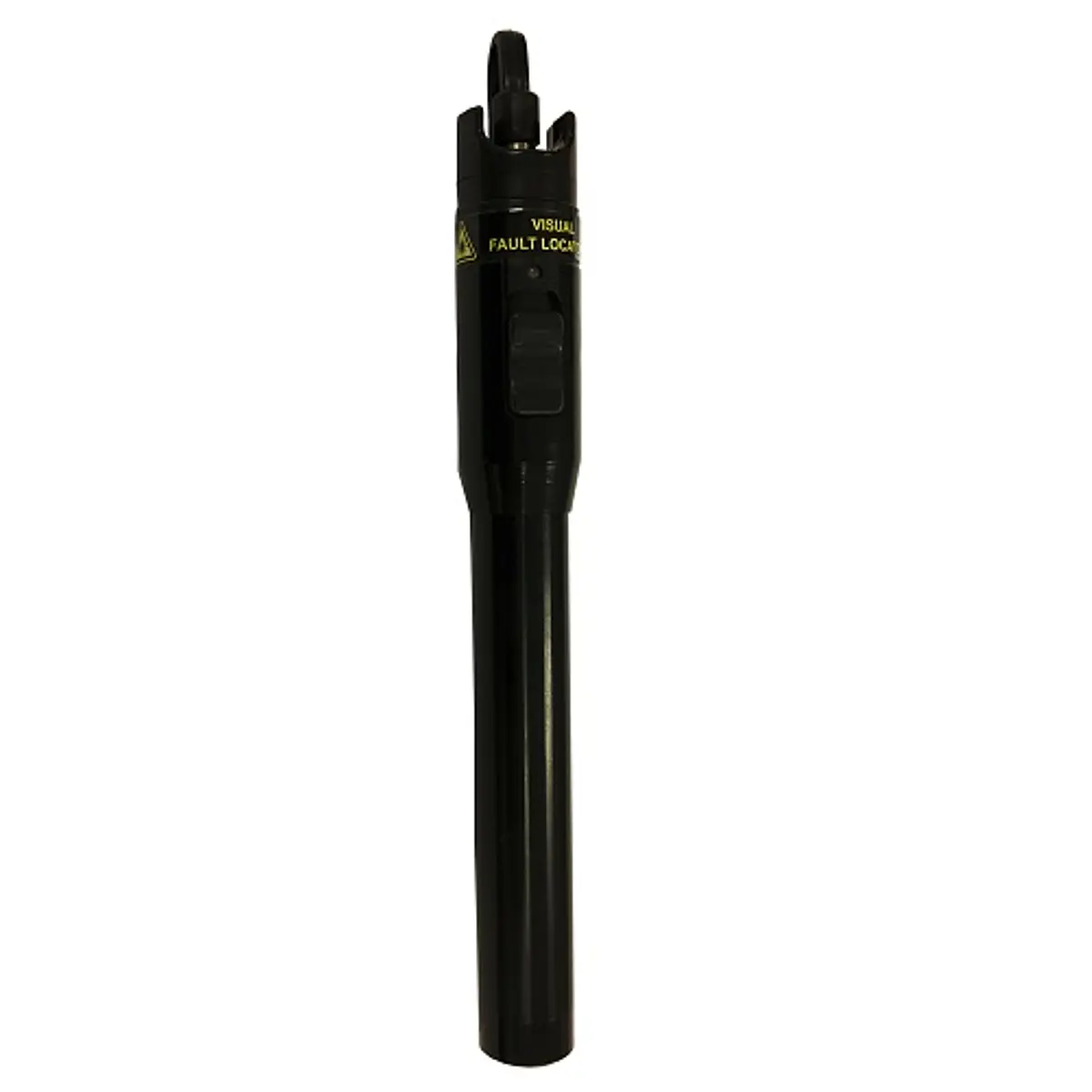

Localizador Visual de Fallas VFL para Fibra Óptica 5 km

Localizador visual de fallas (VFL) para fibra óptica con alcance de 5 km. Inyecta en la fibra una luz láser roja visible de 650 nm: donde hay un quiebre, una curva demasiado cerrada, un conector dañado o un empalme defectuoso, la luz escapa y se ve como un punto rojo brillante a través de la cubierta. También se usa para comprobar la continuidad de punta a punta y para identificar una fibra entre muchas.

Para qué se usa en el día a día

• Patch cords y jumpers: revisar en segundos si un cordón está cortado antes de reemplazarlo.
• Bandejas y ODF: encontrar el empalme o la curva que pierde luz dentro de una bandeja.
• Identificar fibras: alumbrar desde un extremo y ver cuál se enciende en el otro, para no equivocarse de hilo al conectar.
• Después de fusionar: confirmar que el empalme deja pasar la luz.

VFL u OTDR

El VFL encuentra fallas a la vista en los primeros kilómetros y no mide pérdidas en dB. Para ubicar una falla lejana o cuantificar la pérdida de un enlace se necesita un OTDR o un medidor de potencia. Los dos se complementan: el OTDR dice a qué distancia está el problema y el VFL lo muestra cuando se llega al lugar.

Ficha técnica

• Tipo: localizador visual de fallas (VFL)
• Longitud de onda: 650 nm, luz roja visible
• Alcance: hasta 5 km
• Uso: monomodo y multimodo

No mire directamente la salida del láser ni el extremo de una fibra iluminada.
