Conectividad organizada

Conectividad organizada reúne lo que da estructura física a una red: gabinetes y racks, canalización, bandejas, ordenadores de cable, amarras plásticas y rotulado. Es la parte del proyecto que no transmite datos pero decide cuánto cuesta mantenerlo.

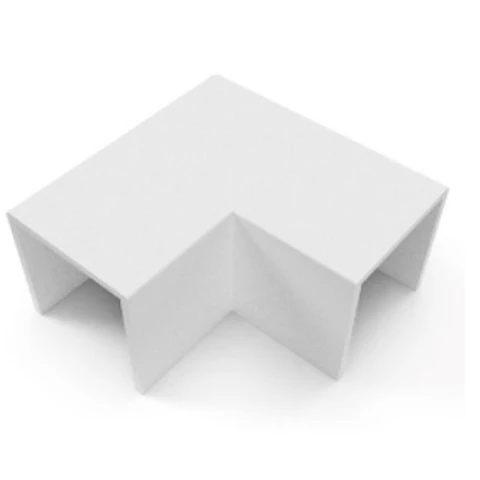

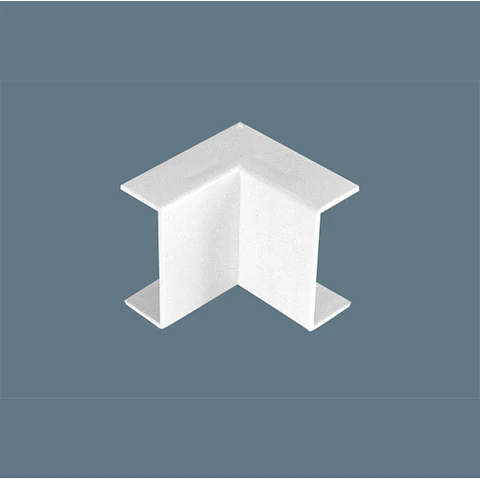

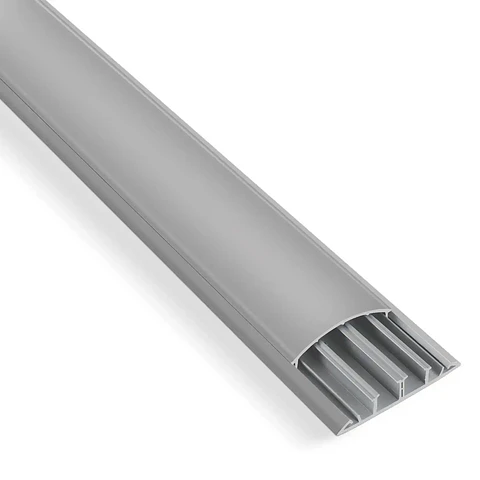

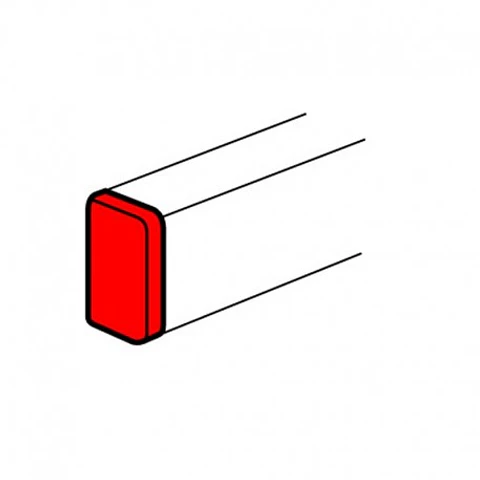

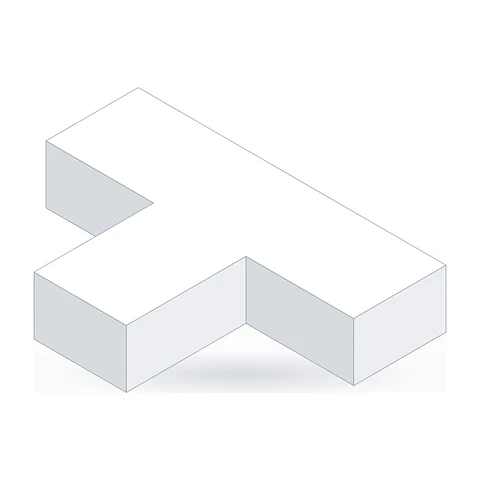

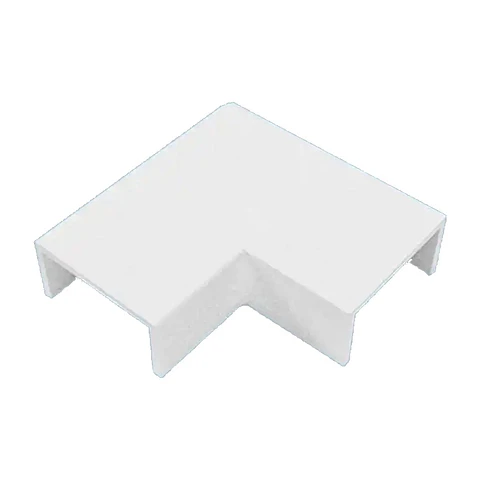

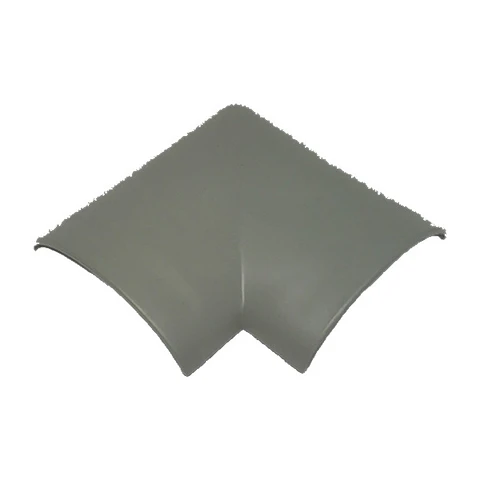

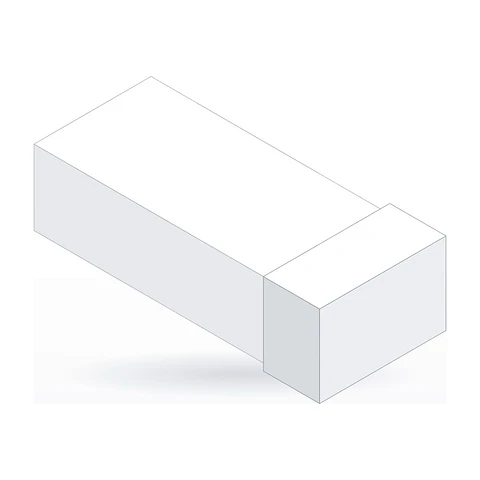

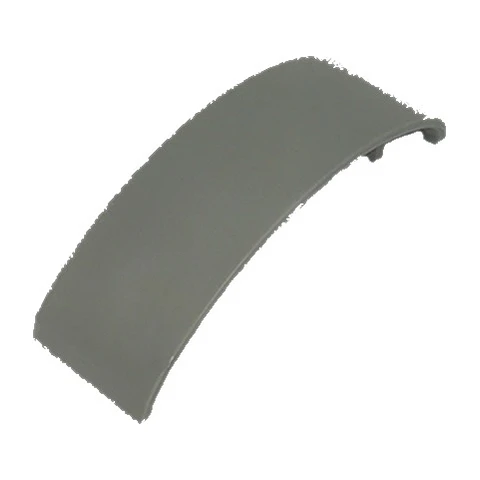

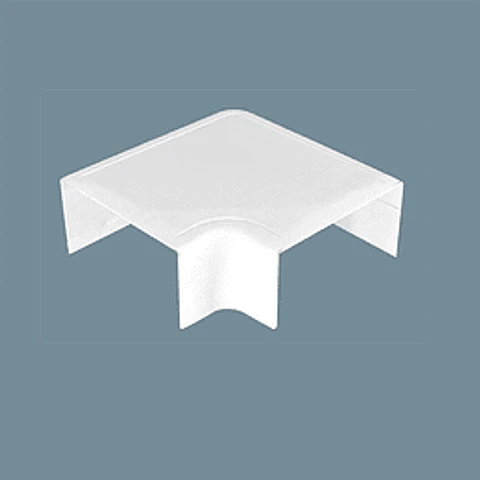

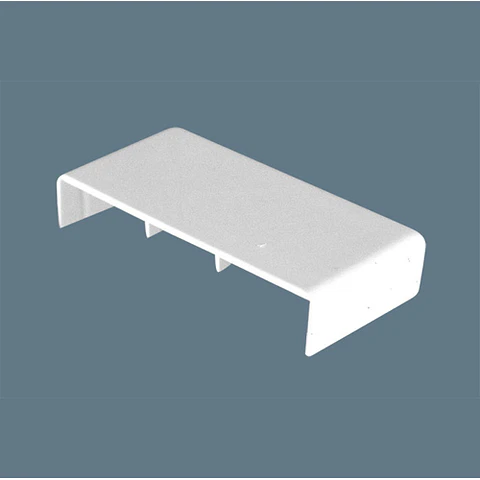

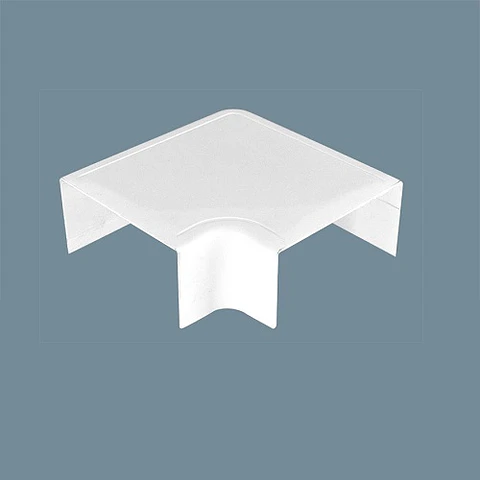

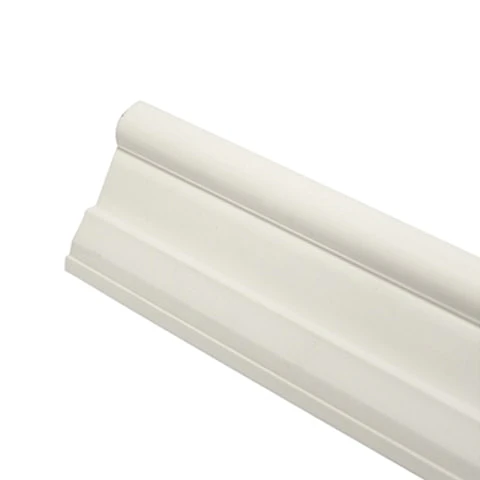

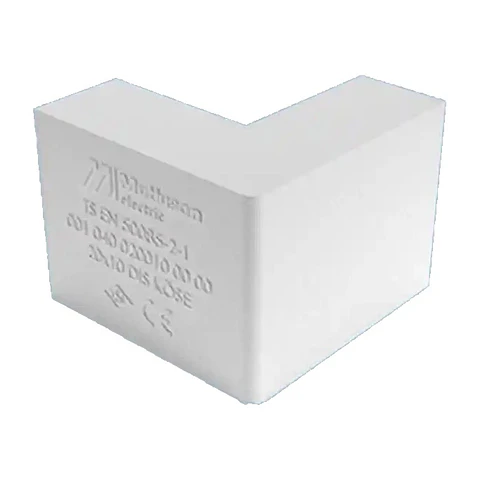

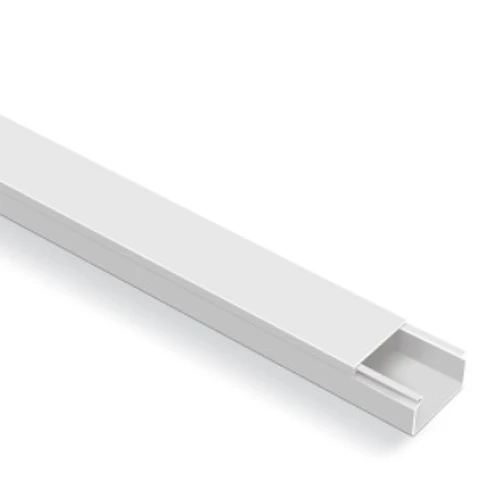

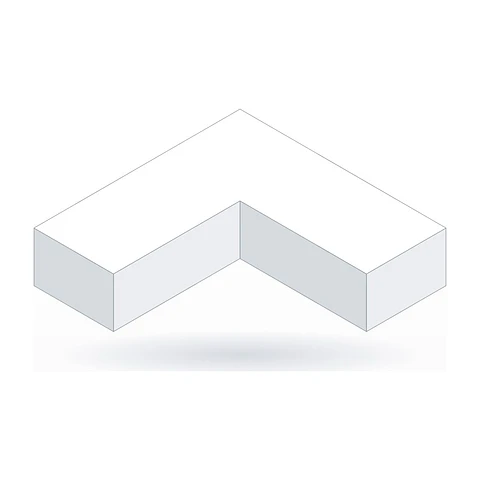

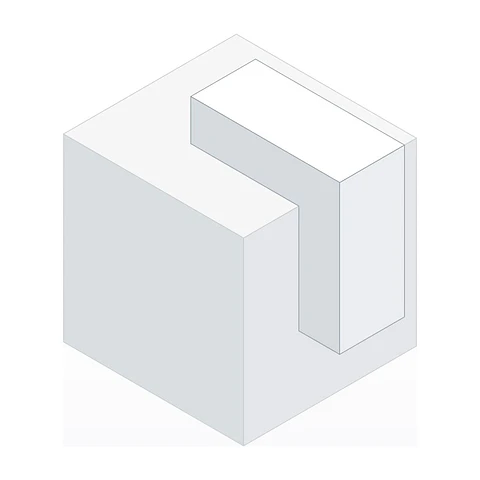

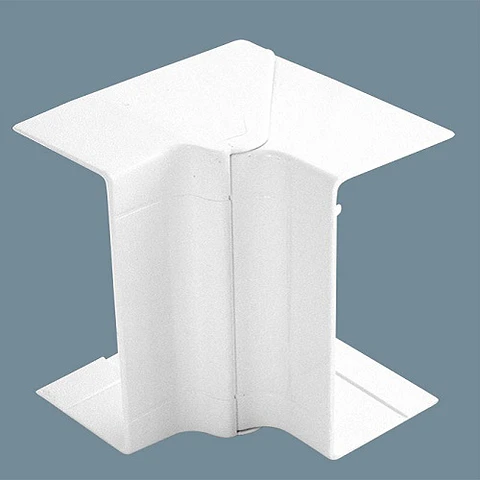

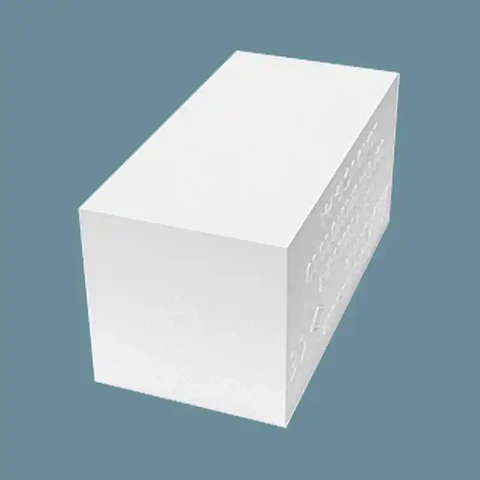

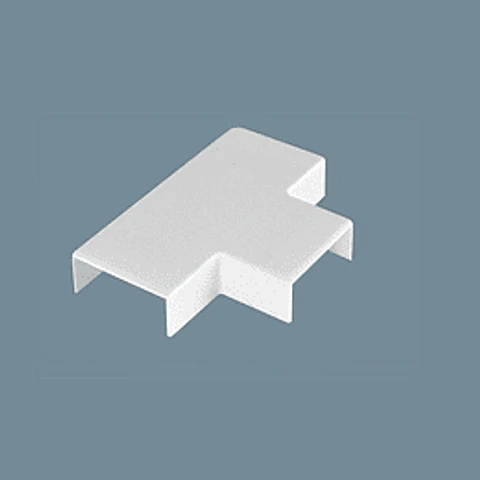

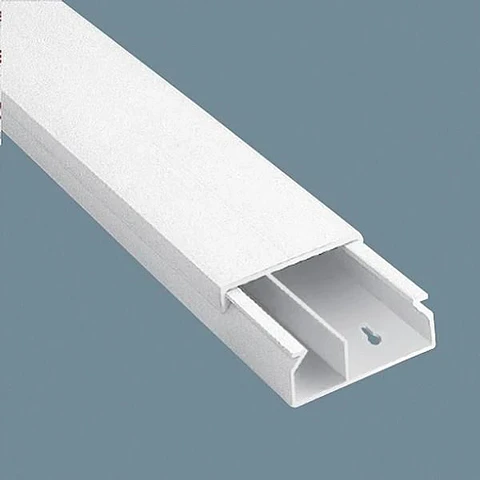

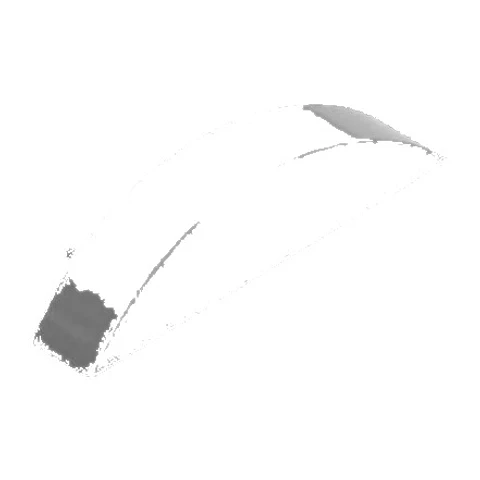

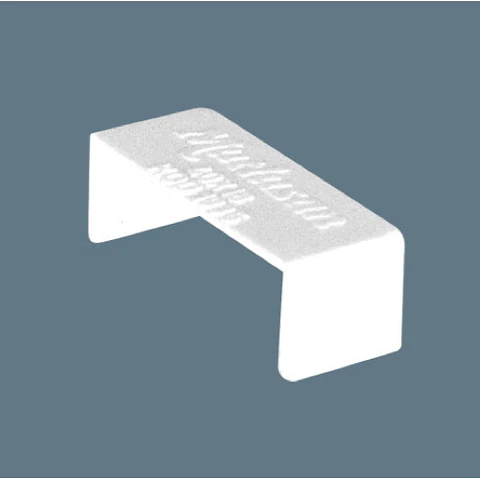

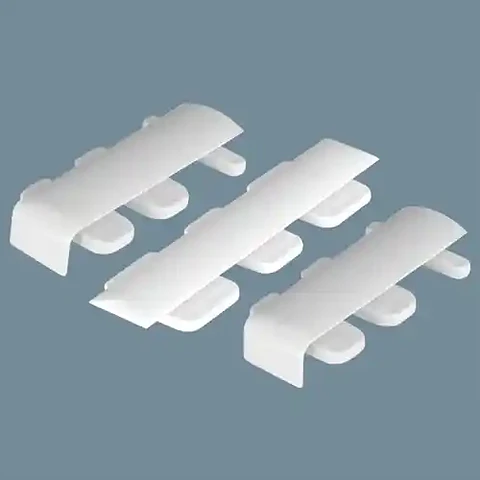

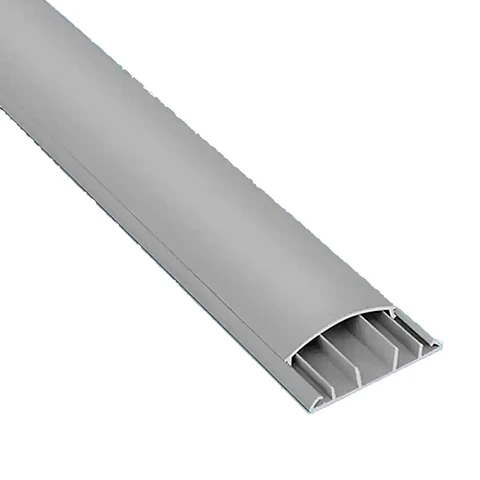

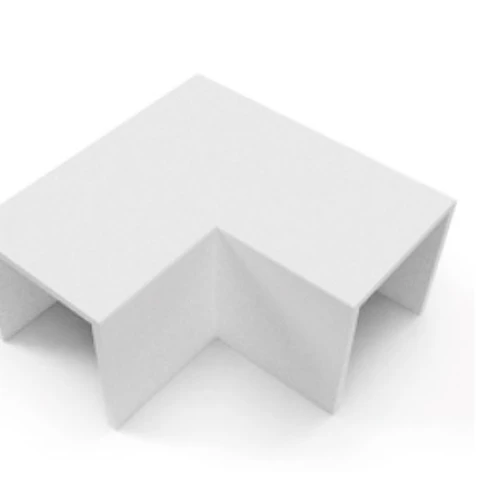

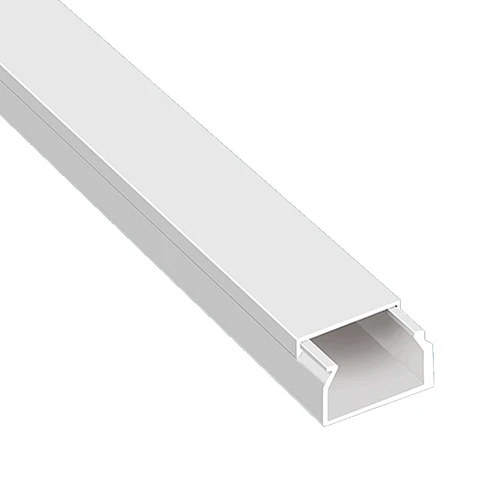

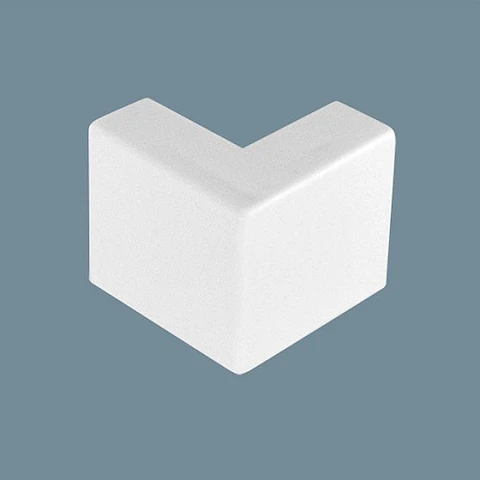

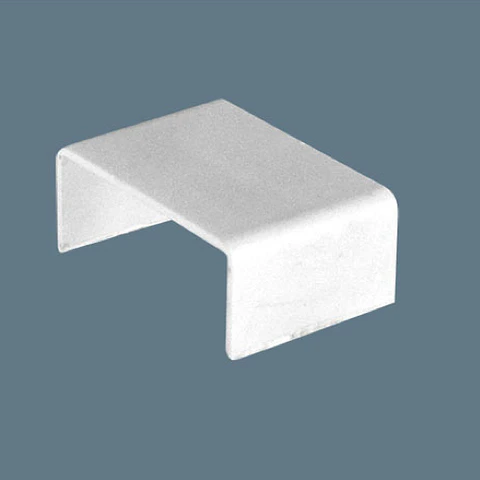

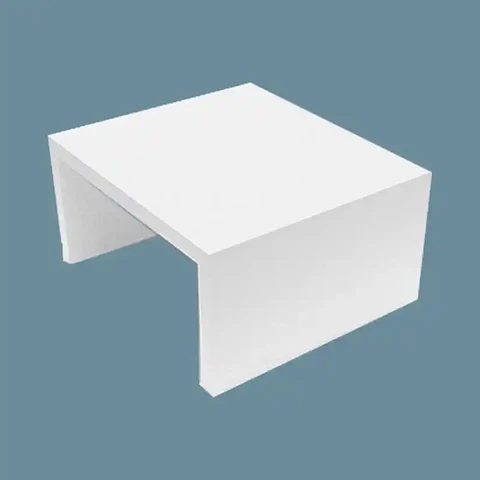

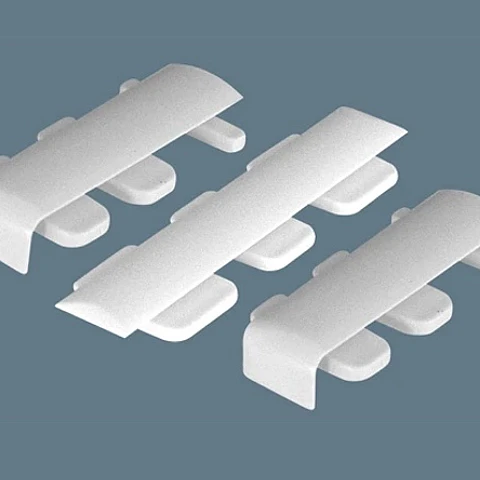

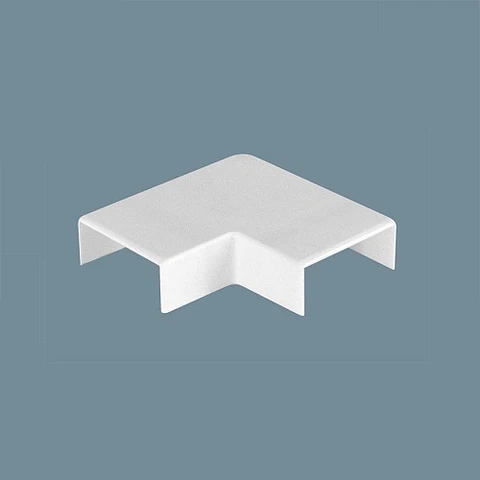

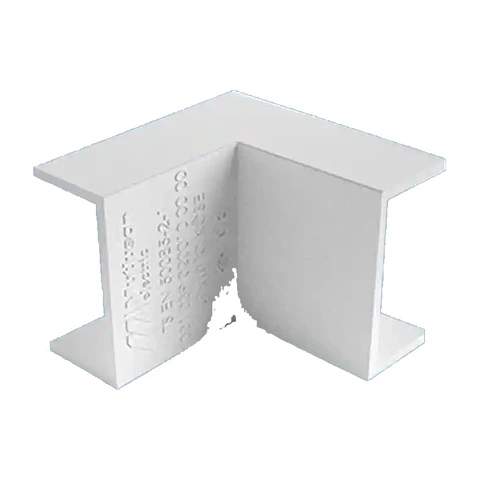

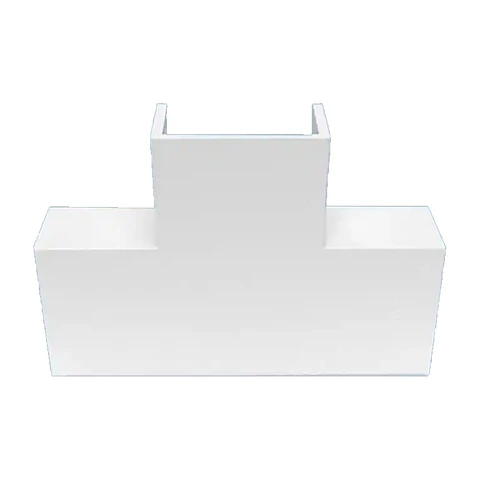

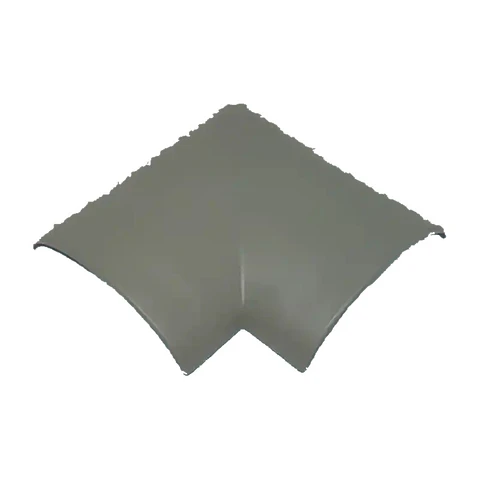

Canalización por medida. Una instalación bien dimensionada usa tres niveles y no una sola medida en todo el recorrido: 20x10 en la bajada a cada puesto (unos 2 cables), 40x16 (unos 7) o 60x15 (unos 10) en el ramal que recorre el área, y 75x18 (unos 16) o 100x50 (unos 60) en el troncal hacia el rack. Las cifras suponen cable UTP Cat 6 y la regla de ocupar como máximo el 40 % de la sección, que es lo que permite agregar cables después sin rehacer el tendido.

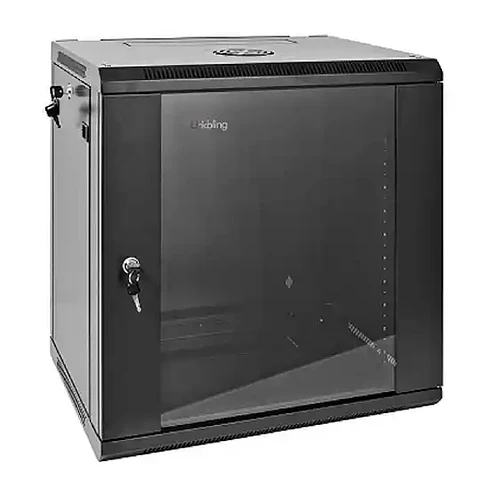

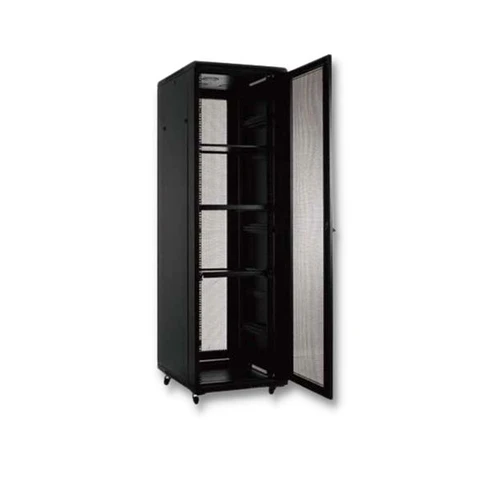

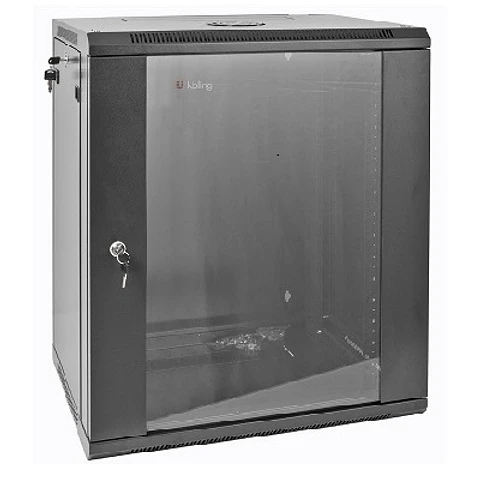

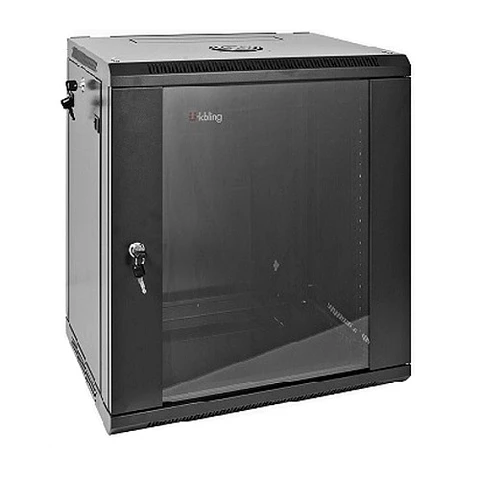

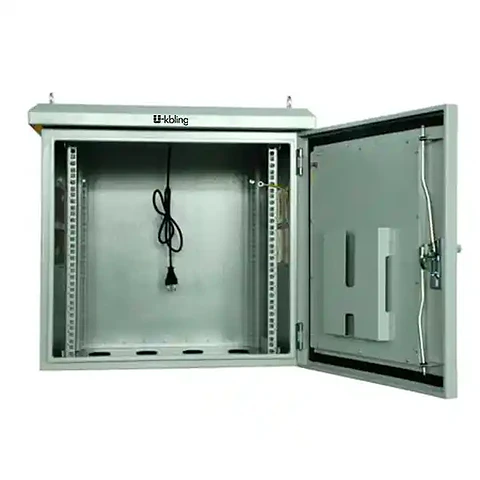

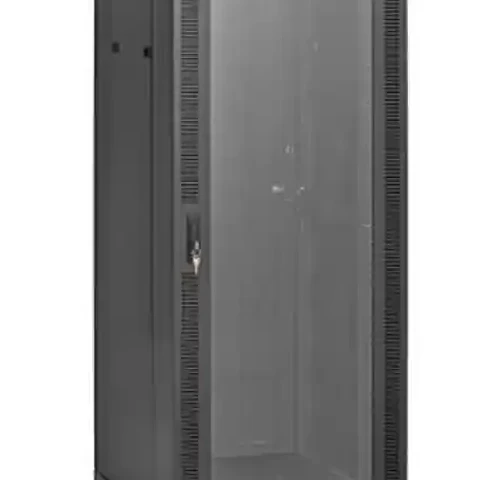

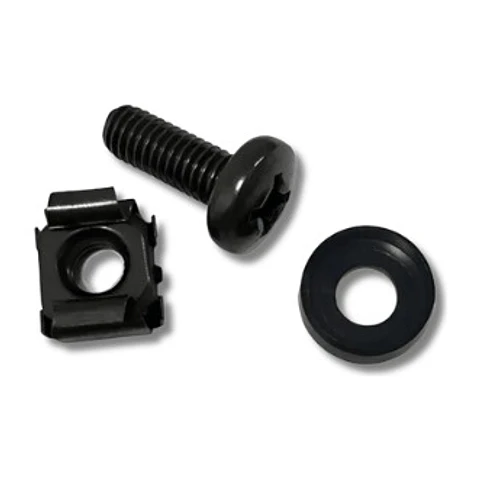

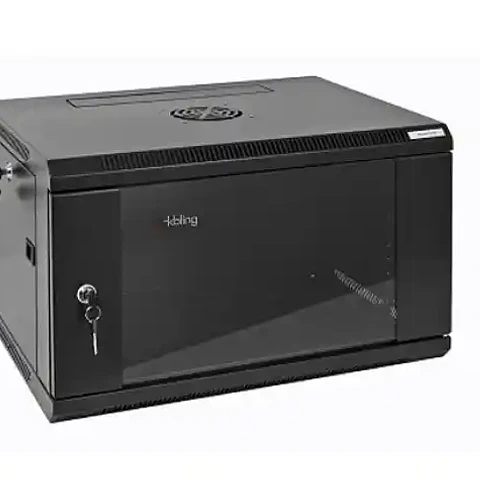

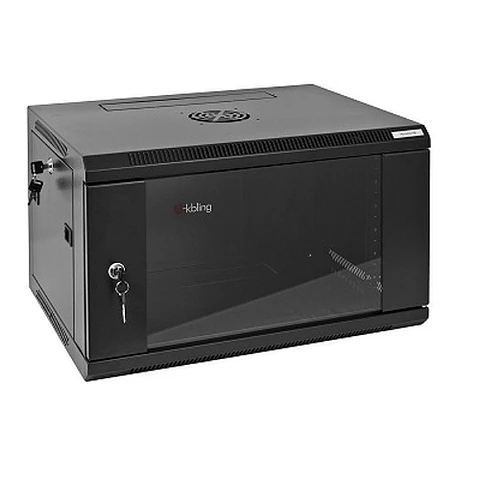

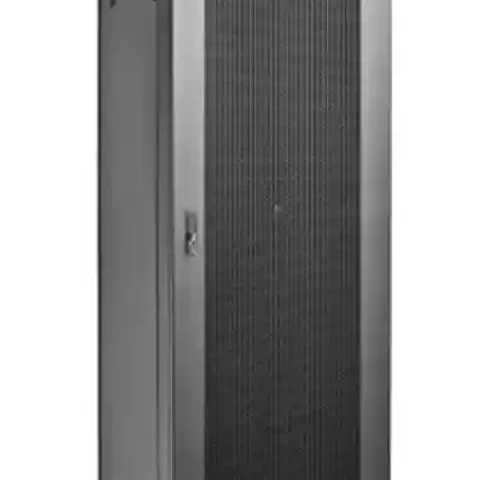

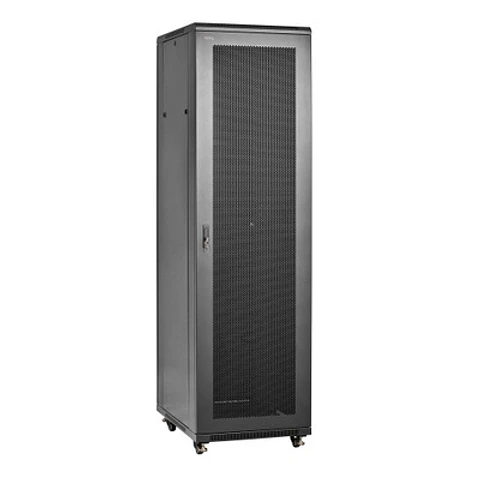

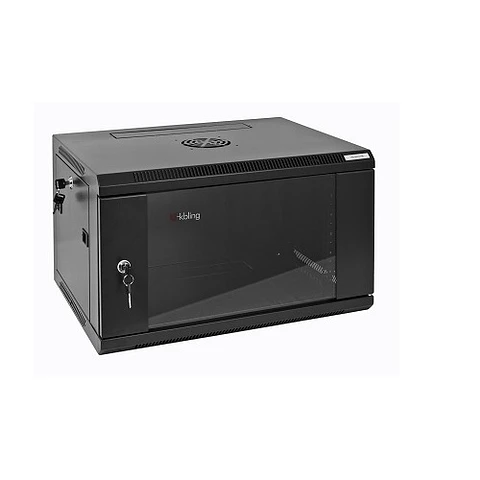

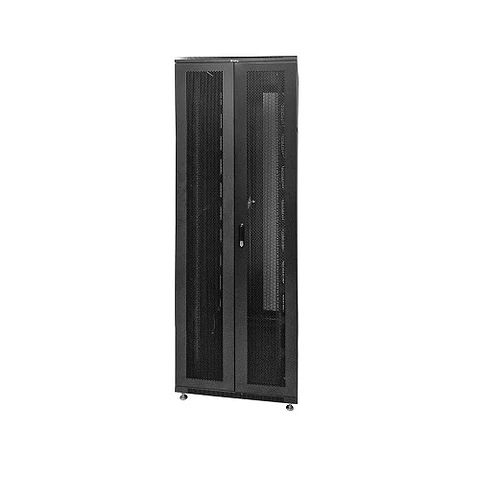

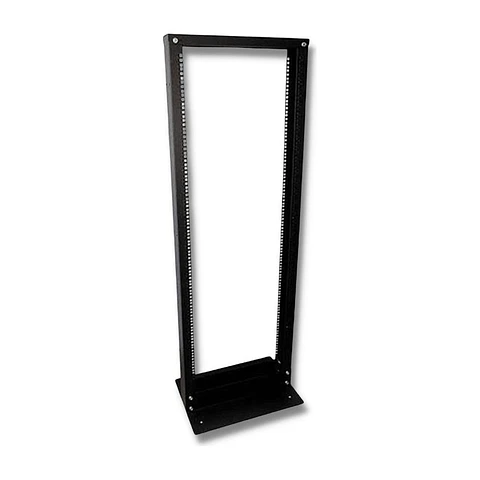

Gabinetes y racks. La medida se expresa en unidades de rack: 1U = 44,45 mm y el ancho de montaje estándar es de 19 pulgadas (482,6 mm). La profundidad se elige por el equipo más profundo que va a entrar, no por el promedio. Todo eso está detallado en gabinetes y racks, con la tabla de equivalencias de U a centímetros.

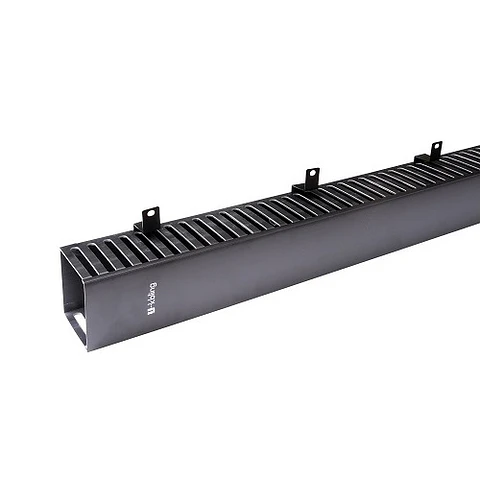

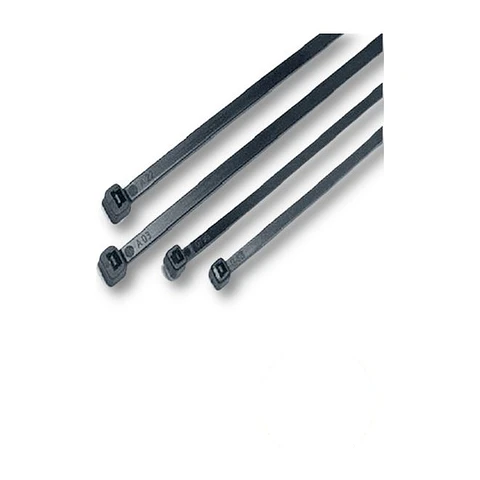

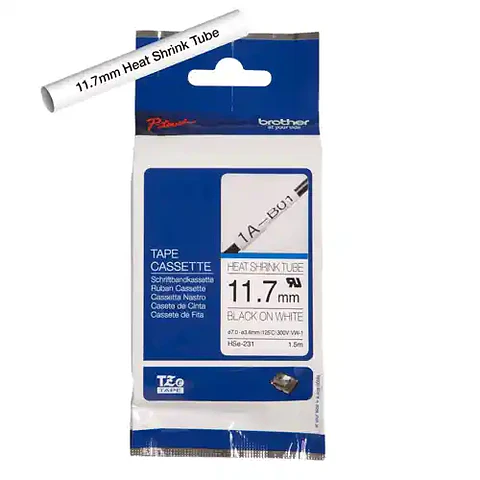

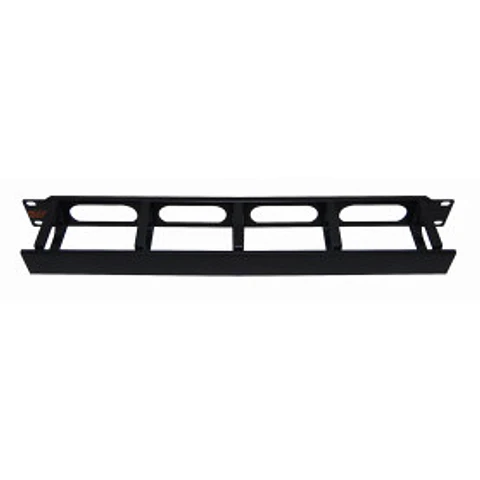

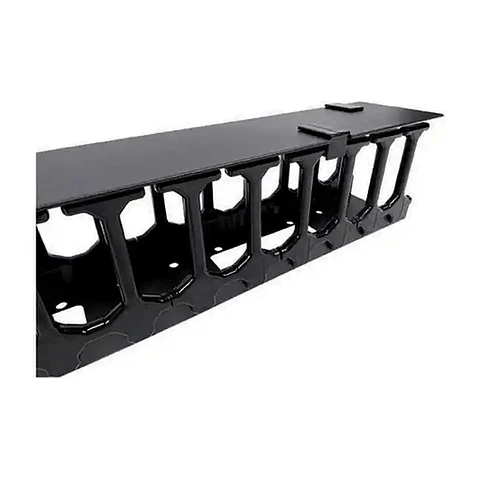

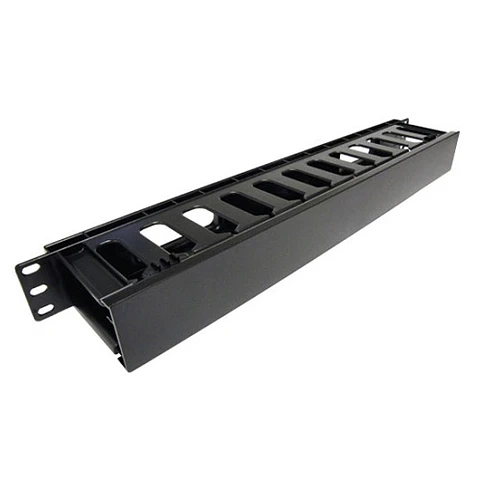

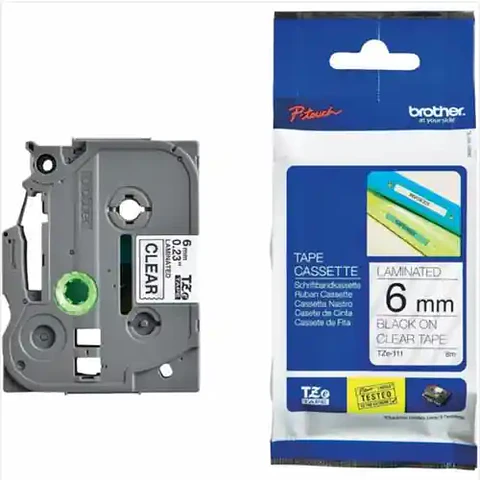

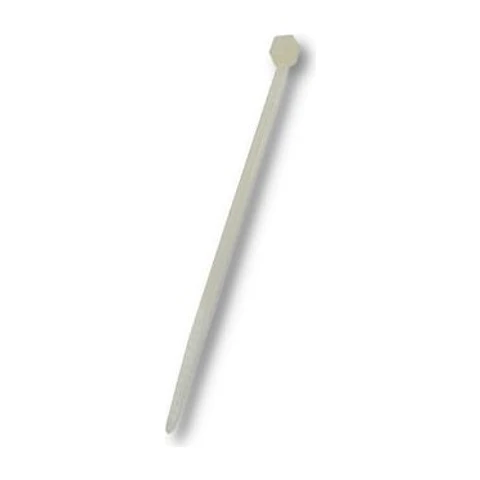

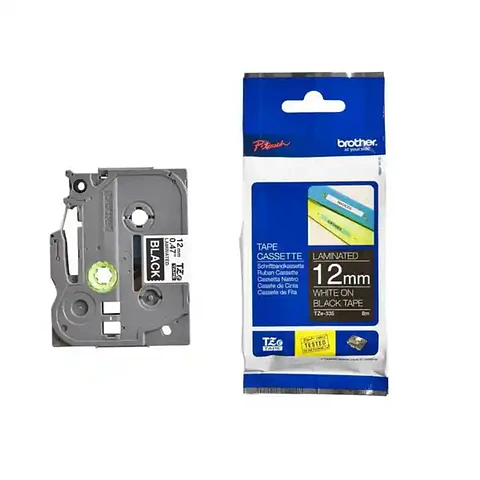

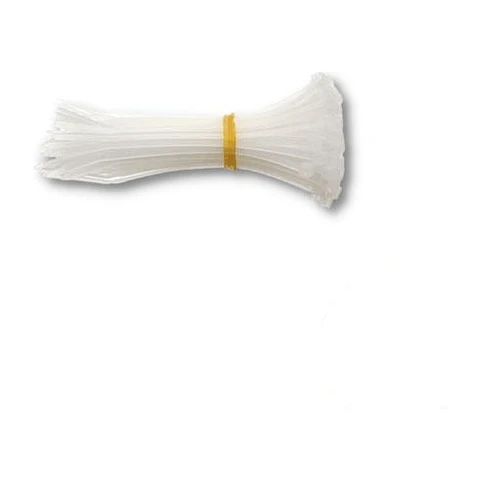

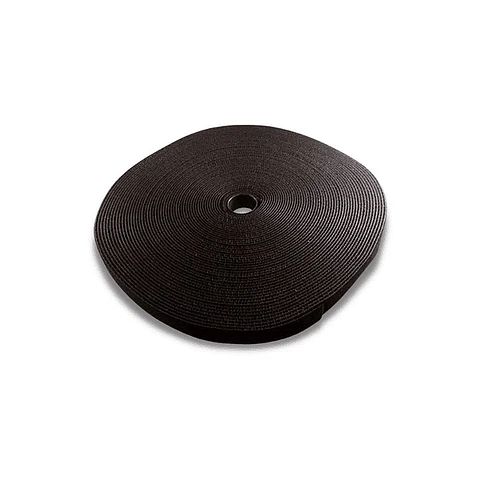

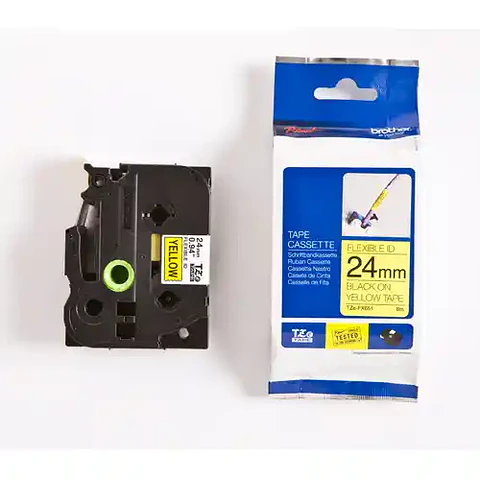

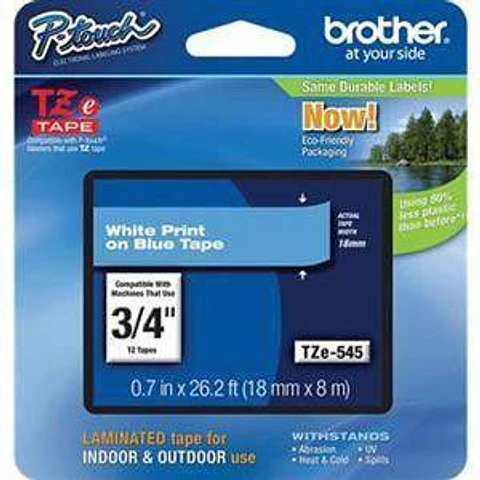

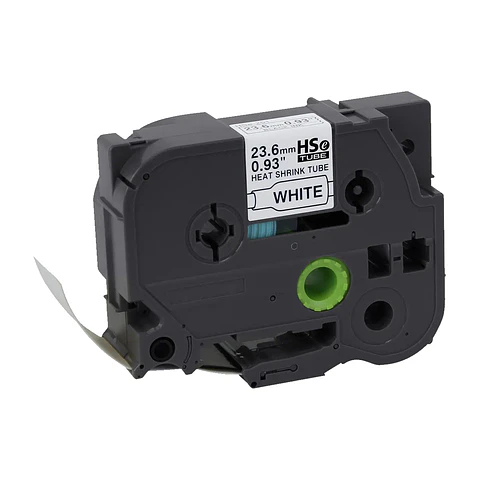

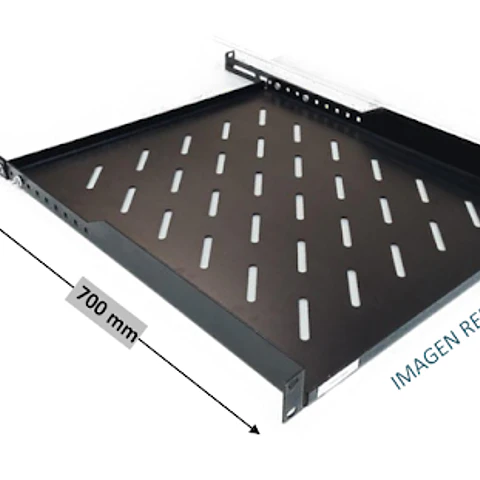

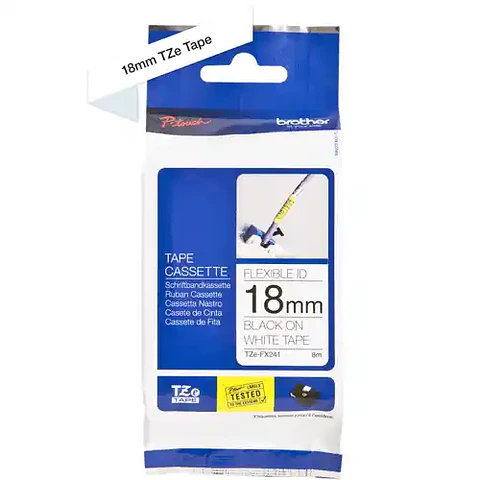

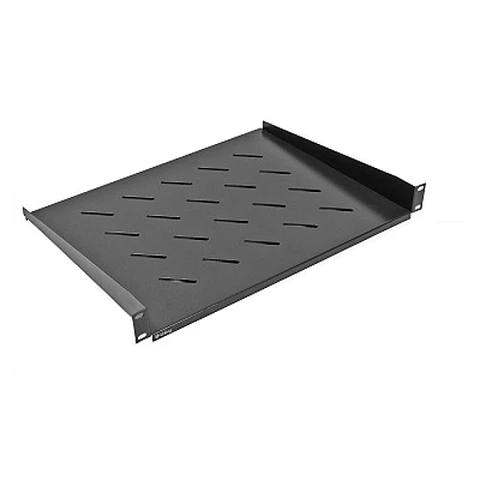

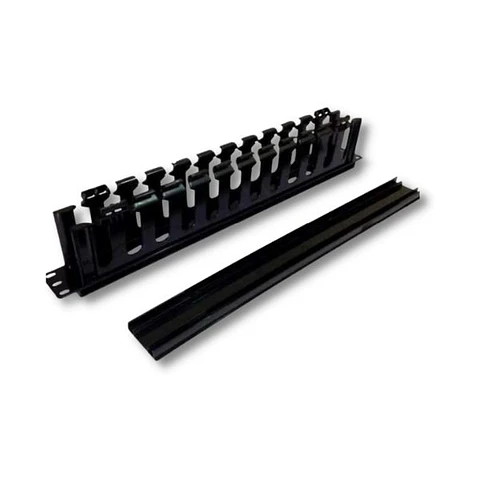

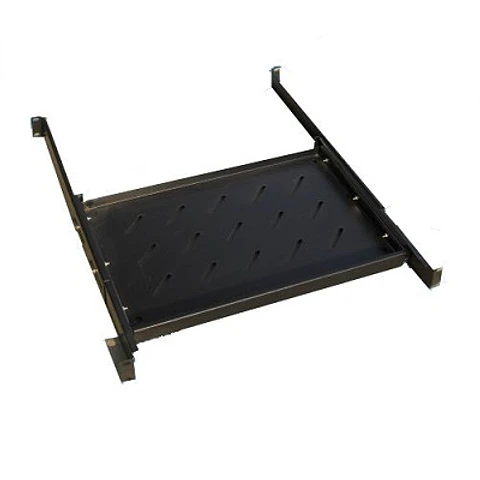

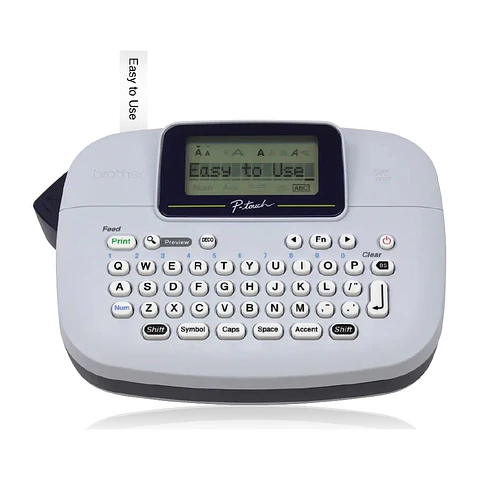

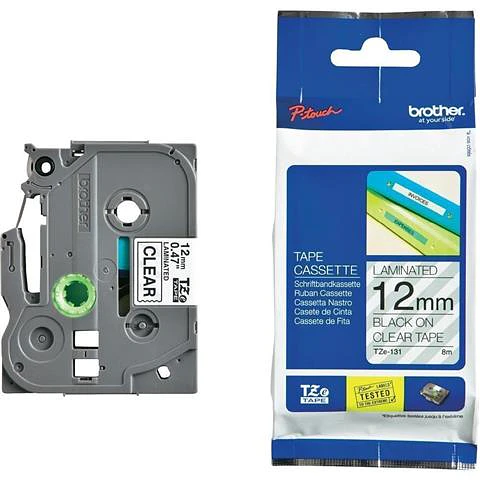

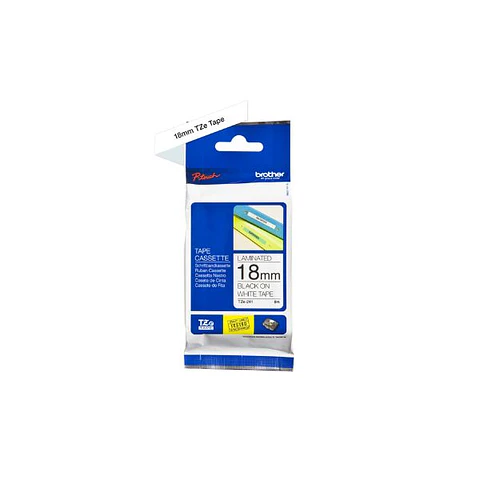

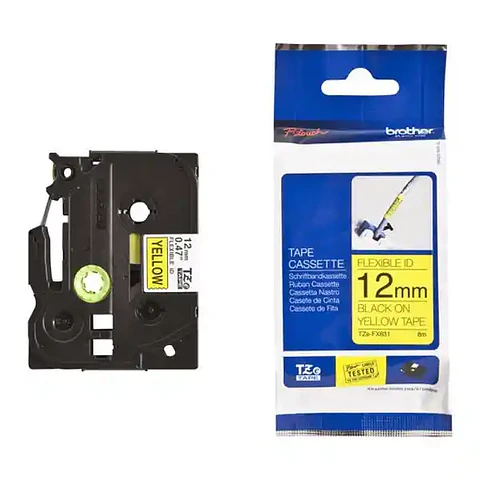

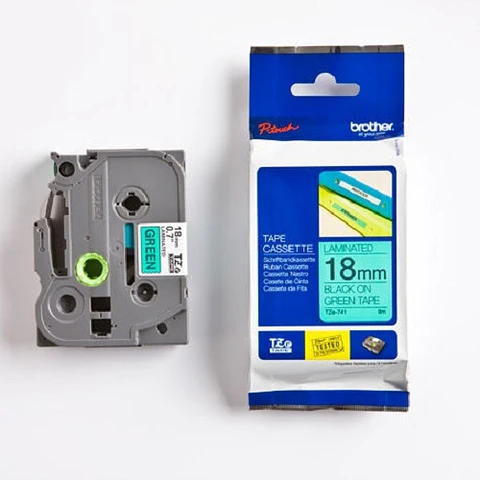

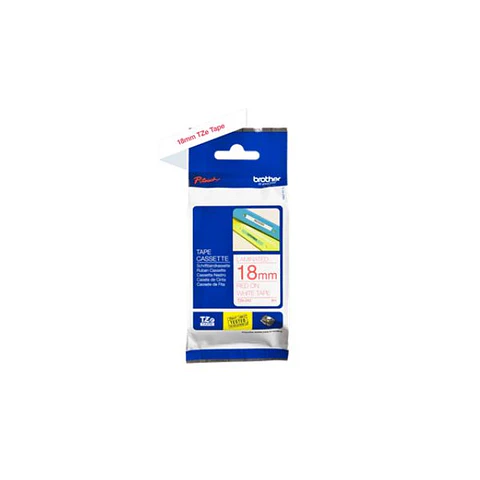

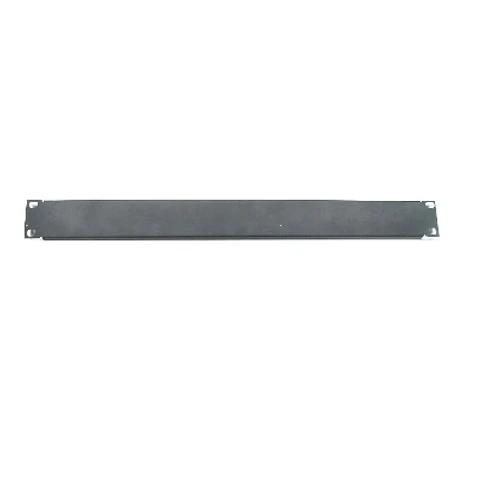

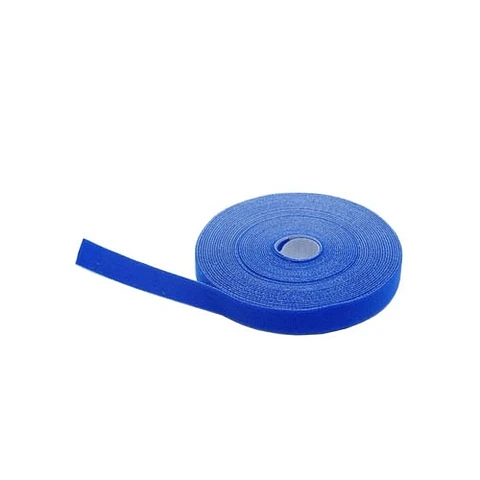

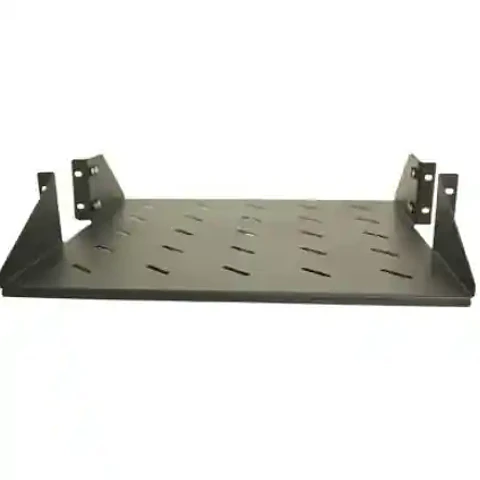

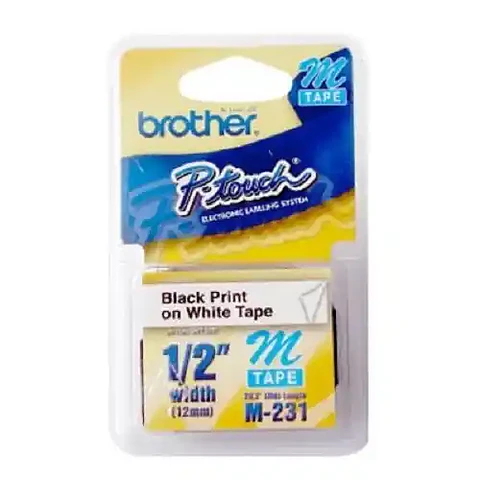

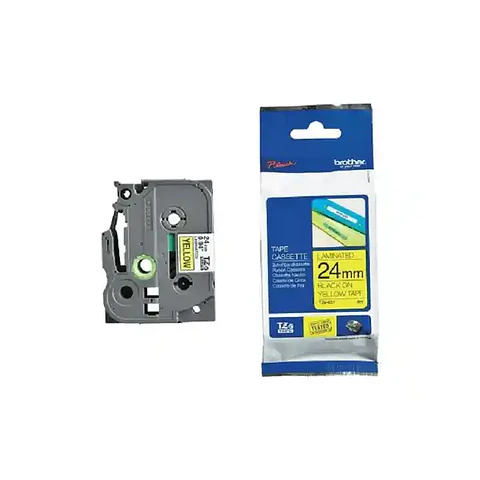

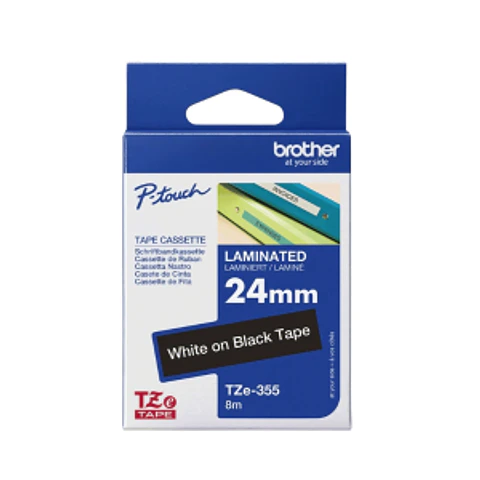

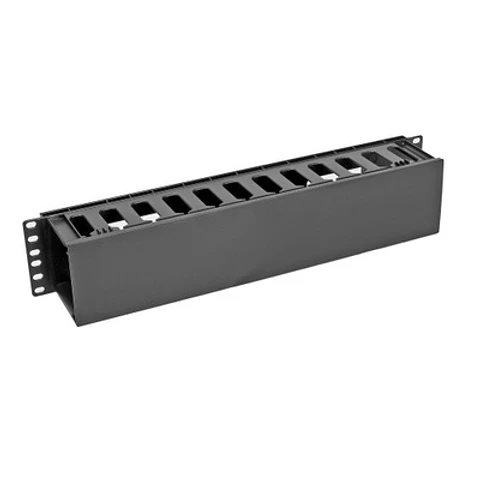

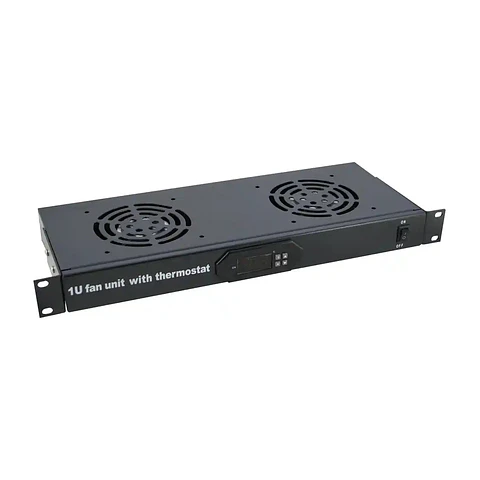

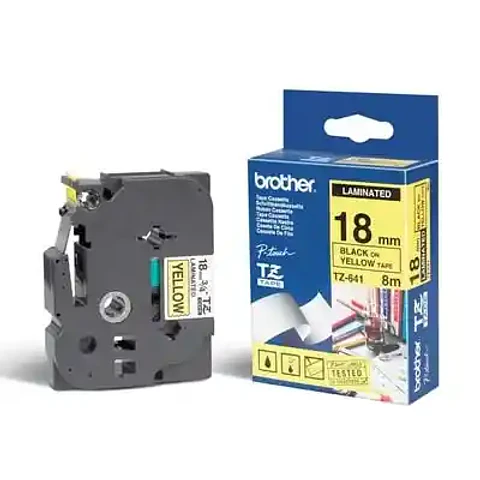

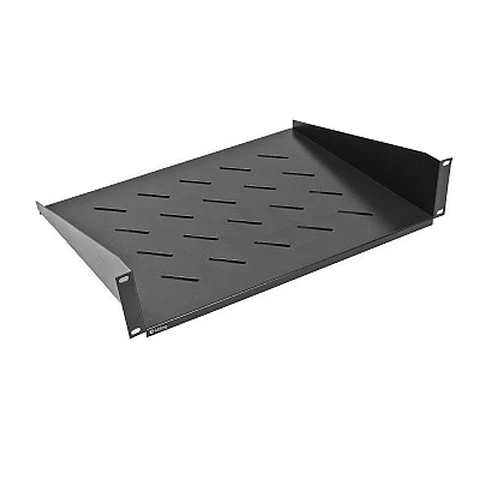

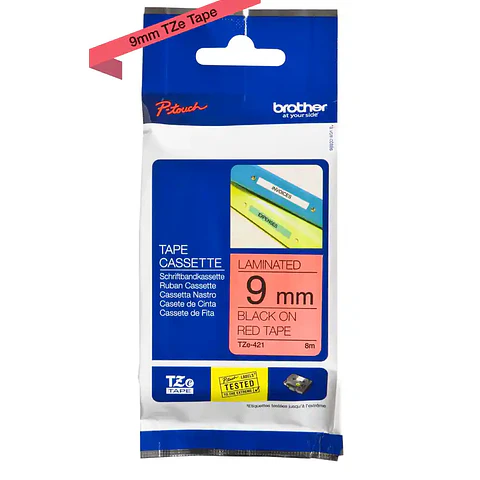

El orden interior. Bandejas, ordenadores de cable, amarras, velcro, paneles ciegos y ventilación son lo que permite intervenir un rack sin desconectar el servicio equivocado. Y el rotulado es lo que hace que eso siga siendo cierto tres años después.
