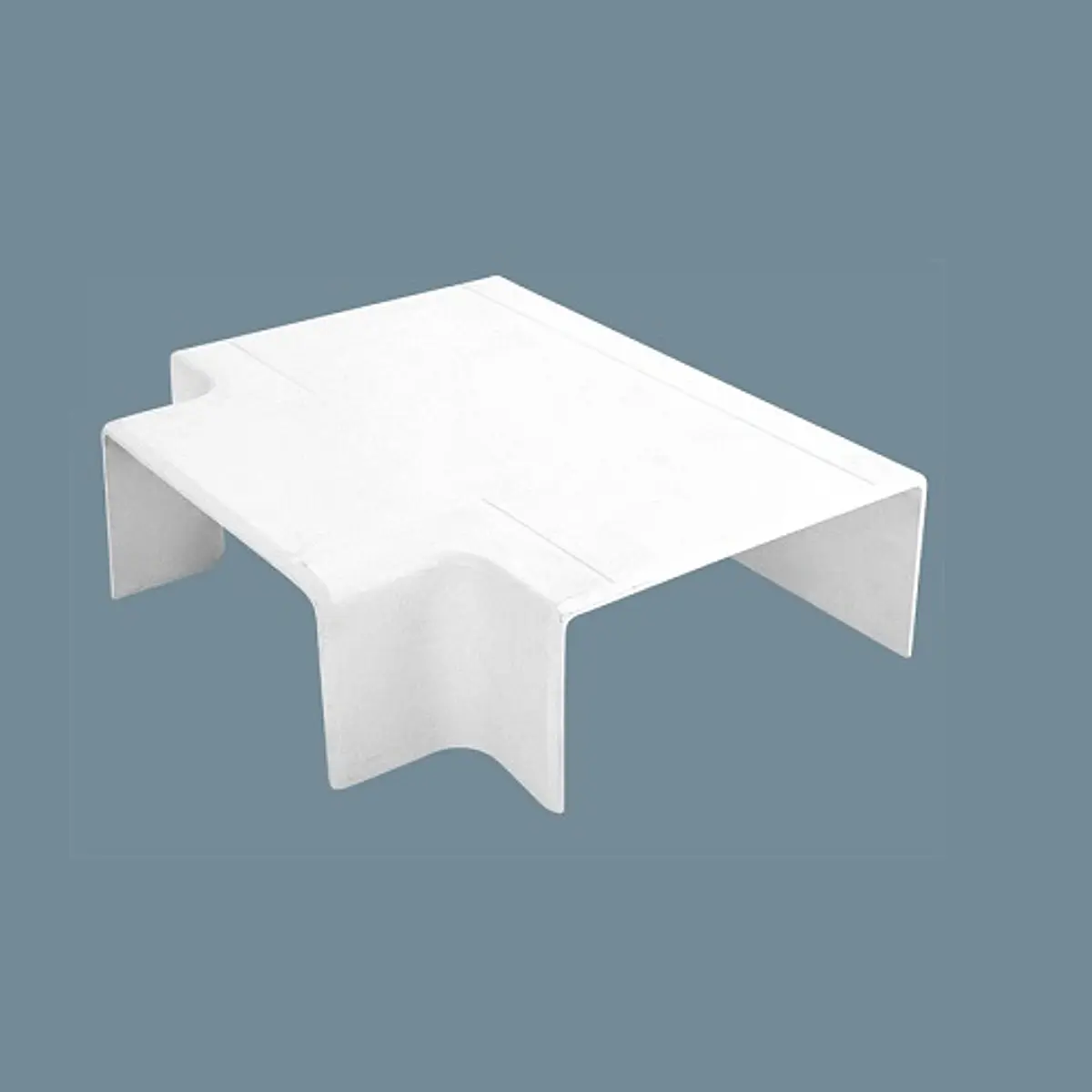

Derivación en T 100x50 para Canaleta
|
Descripción
La derivación en T 100x50 es la pieza que abre un ramal desde el troncal de canaleta 100x50 sin cortarlo: el recorrido principal sigue de largo y desde su costado sale una canaleta hacia la oficina, la sala o el puesto de trabajo.
Dónde entra en la instalación
Una canalización bien armada tiene tres niveles: el troncal que va al gabinete, los ramales que recorren cada zona y las bajadas a cada equipo. La T es justamente el punto donde el troncal entrega un ramal:
| Nivel | Medida típica |
| Troncal | 100x50, unos 60 cables UTP |
| Ramal | 75x18 o 40x16 |
| Bajada | 20x10, uno o dos cables |
Por qué no improvisar la salida
El atajo habitual es abrir una ventana en el costado del troncal con alicate o sierra. Queda un canto vivo justo donde el mazo cambia de dirección, que es el punto de mayor roce al pasar un tendido nuevo, y la tapa no cierra sobre el corte. La pieza deja la salida terminada y con el radio de curvatura controlado, cosa que importa en Cat 6A y sobre todo en fibra óptica.
Instalación
Monte la base de la T, deje las tiras a tope, tienda el cable y cierre las tapas al final. Deje el ramal identificado con cinta rotuladora en el punto de derivación: es el lugar donde más se agradece saber qué va hacia dónde. Las otras piezas de la línea son el ángulo plano, el interior, el exterior, la unión recta y la tapa de extremo; todas en Canalización Línea 100x50.
