Ángulo Interior 100x50 para Canaleta
|
Descripción

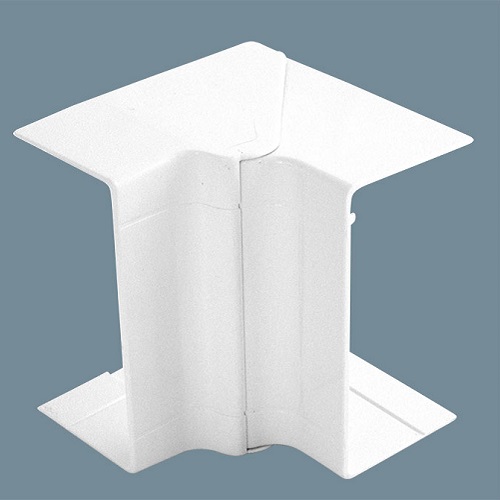

El ángulo interior 100x50 resuelve el quiebre de la canaleta 100x50 en un rincón cóncavo: donde se juntan dos muros hacia dentro, o donde el troncal pasa del muro al cielo. Es el quiebre más frecuente cuando el recorrido rodea una sala.
Cómo reconocerlo
Mire hacia dónde abre la canaleta al doblar. Si se cierra sobre sí misma, hacia el rincón, la pieza es interior. Si se abre hacia fuera, alrededor de una arista que sobresale, es exterior. Y si el giro ocurre sin salir de la misma superficie, es plano.
| Pieza | Dónde va |
| Ángulo interior (esta ficha) | Rincón cóncavo: muro con muro, o muro con cielo |
| Ángulo exterior | Arista convexa, canto de pilar |
| Ángulo plano | Giro sobre la misma superficie |
| Derivación en T | Ramal que sale del troncal |
| Unión recta | Empalme entre tiras |
| Tapa de extremo | Cierre del recorrido |
Por qué conviene la pieza y no el corte a mano
En el rincón, un corte a inglete mal calzado deja la tapa separada y un canto vivo justo donde el mazo cambia de dirección: ahí es donde más se roza el cable al tirar un tendido nuevo. El accesorio mantiene el radio de curvatura, cosa que importa en Cat 6A y sobre todo en fibra óptica, donde una curva forzada aparece como pérdida medible.
Instalación
Tiras a tope contra la pieza, cable tendido, tapa al final. Mantenga la ocupación bajo el 40 % de la sección, unos 60 cables UTP Cat 6 en esta medida. Si el proyecto exige material libre de halógenos, la equivalencia está en la línea 100x50 HF. Toda la línea en Canalización Línea 100x50.
