Canaleta 100x50 (tira de 2 m)

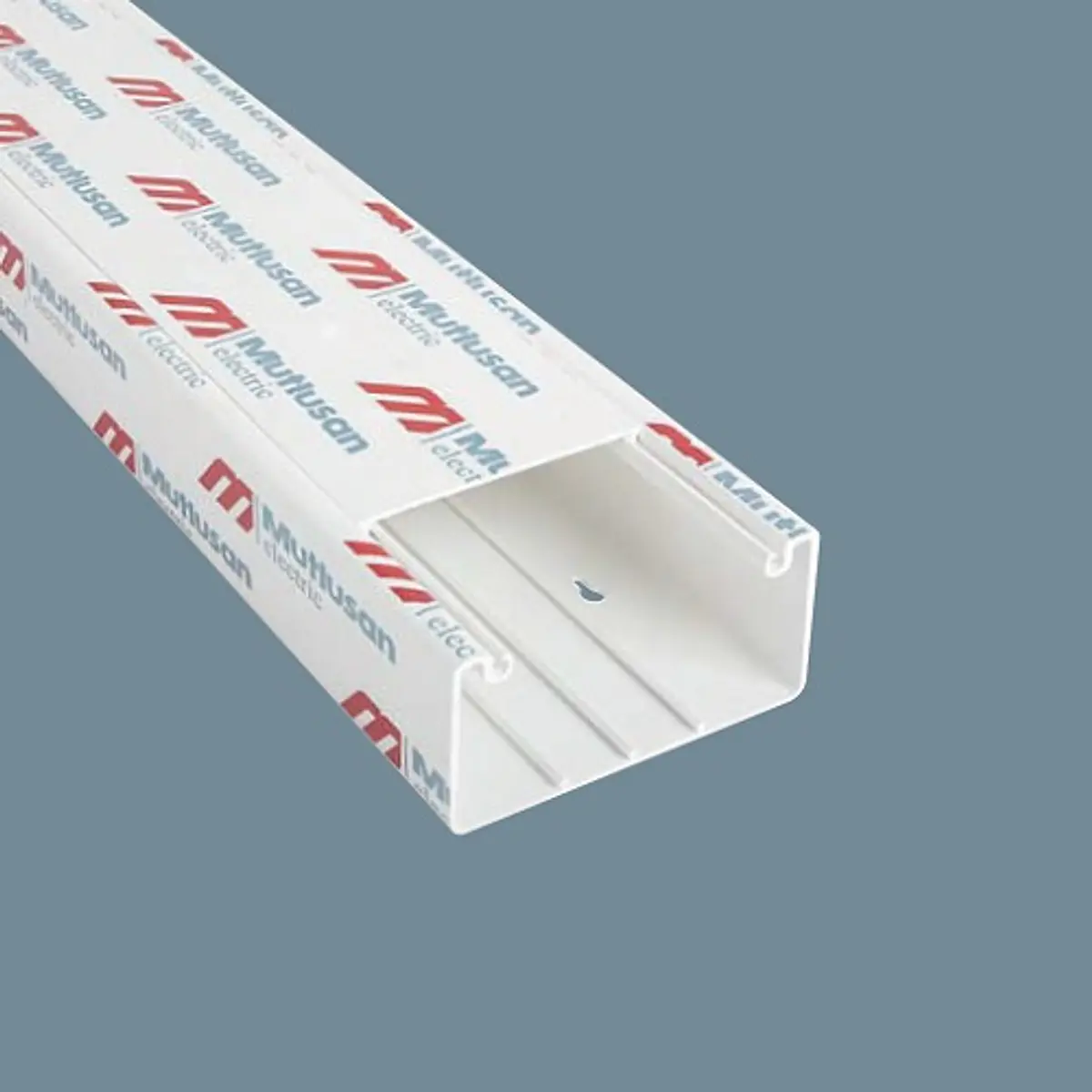

La canaleta 100x50 es la medida troncal de la línea: 100 mm de ancho por 50 mm de alto, en tira de 2 metros, blanca, con tapa a presión. Es la que recorre el pasillo o la sala y recoge los ramales que bajan a cada puesto, así que se dimensiona pensando en el cableado futuro, no solo en el que se instala hoy.

Cuántos cables admite

Con la regla del 40 % de ocupación —el cable debe poder deslizarse dentro de la canaleta para poder cambiarlo— la 100x50 tiene unos 5.000 mm² de sección y un cable UTP Cat 6 de 6,5 mm ocupa unos 33 mm². Eso da del orden de 60 cables UTP. En la práctica conviene dejar margen y no llegar a ese número: un troncal lleno obliga a abrir canaleta nueva en la primera ampliación.

Datos y corriente en el mismo troncal

Un troncal suele llevar red y corriente por el mismo recorrido. Lo correcto es separarlos: canaleta con divisor interno o dos tiras paralelas. El cable de poder induce ruido sobre el par trenzado, y en un tramo largo y paralelo eso se traduce en errores y reintentos, sobre todo con enlaces de Cat 6A y velocidades altas.

Versión estándar y versión libre de halógenos

Esta es la canaleta estándar de PVC. Para oficinas, salas de servidores, hospitales, colegios y en general recintos con alta ocupación existe la versión 100x50 HF, libre de halógenos: al arder no libera gases corrosivos ni humo denso, que es lo que impide la evacuación y daña los equipos. El mismo criterio que se aplica al cable LSZH.

Accesorios de la línea 100x50

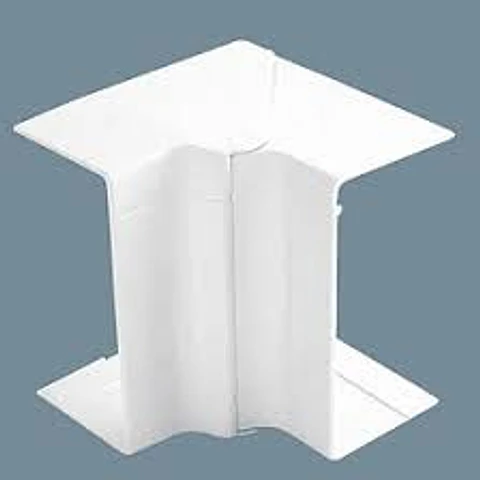

Los cambios de dirección se resuelven con accesorio, no cortando a inglete: ángulo exterior para la esquina convexa, ángulo plano para el giro sobre la misma superficie y tapa de extremo para el cierre. Toda la línea en Canalización Línea 100x50.
