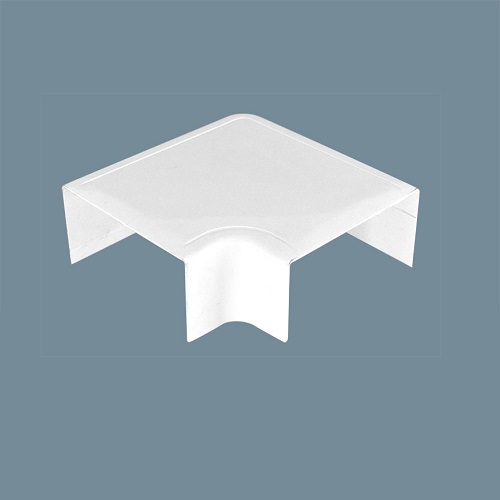

Ángulo Plano 100x50 para Canaleta
|
Descripción
El ángulo plano 100x50 resuelve el giro de 90° de la canaleta 100x50 sobre la misma superficie: el troncal viene horizontal por el muro y baja en vertical hacia el gabinete, o dobla en L sin cambiar de plano. Es la pieza más usada de la línea, porque la mayoría de los quiebres de un troncal son de este tipo.
Cuál pieza corresponde
| Pieza | Dónde va |
| Ángulo plano (esta ficha) | Giro sin salir de la misma superficie |
| Ángulo interior | Rincón cóncavo: muro con muro, o muro con cielo |
| Ángulo exterior | Arista convexa, canto de pilar |
| Derivación en T | Ramal que sale del troncal |
| Unión recta | Empalme entre dos tiras |
| Tapa de extremo | Cierre del recorrido |
Qué aporta frente al corte a inglete
La tapa cierra parejo, el vértice queda sin cantos vivos y el radio de curvatura queda controlado. Eso último no es estética: una curva forzada baja el margen del enlace en Cat 6A y, en fibra óptica, produce pérdida por microcurvatura que aparece en la medición.
Instalación
Corte las tiras a tope contra la pieza, tienda el cable y cierre la tapa al final. Mantenga la ocupación bajo el 40 % de la sección de la canaleta: en la 100x50 son unos 60 cables UTP Cat 6, y conviene dejar margen para ampliaciones. Si el recinto exige material libre de halógenos, la equivalencia es el ángulo plano 100x50 HF. Toda la línea en Canalización Línea 100x50.
Descargar ficha técnica
