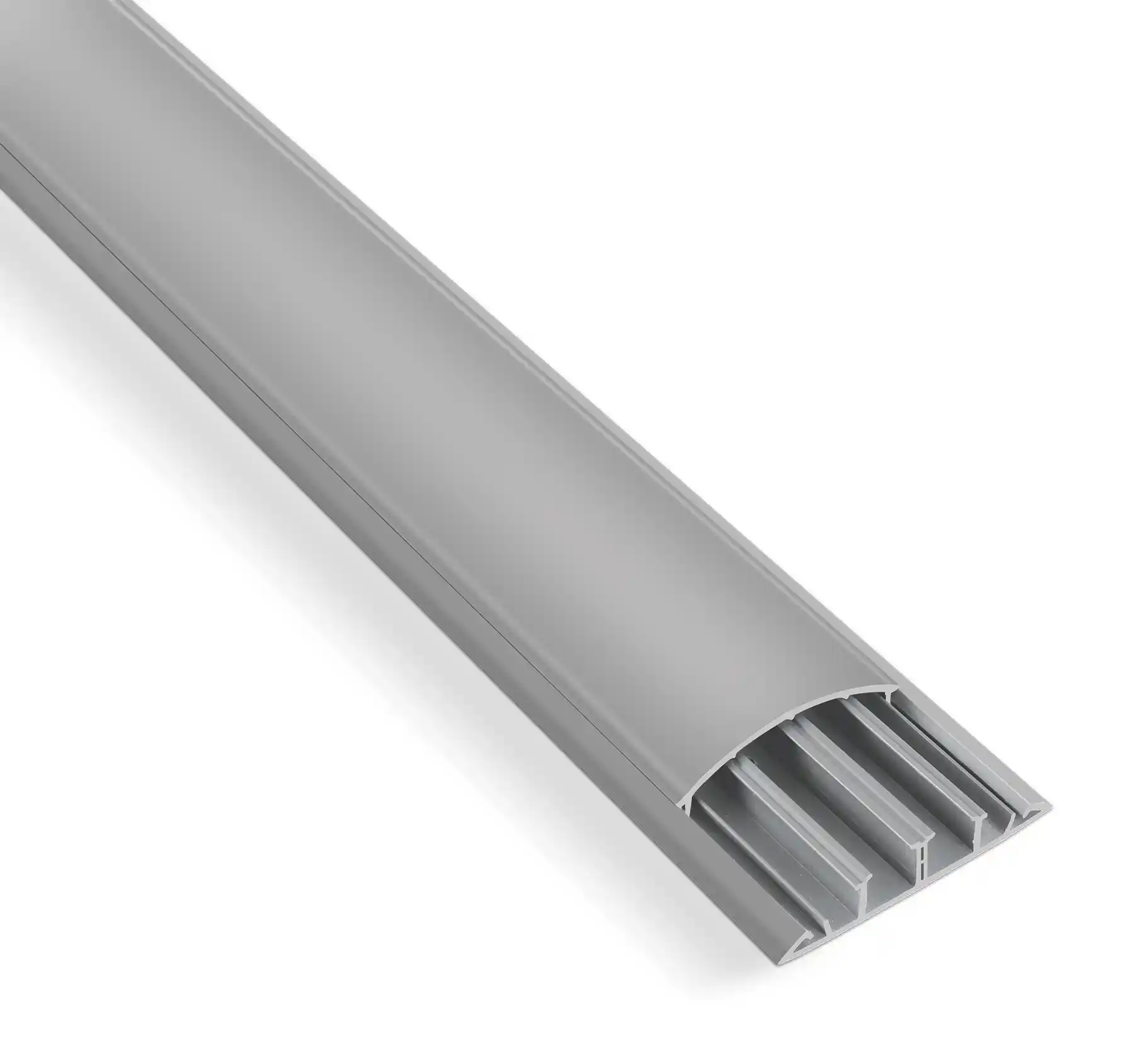

Canaleta 75x18 con Tabique Interior (tira de 2 m)

La canaleta 75x18 es la medida de ramal de la línea Mutlusan: 75 mm de ancho por 18 mm de alto, en tira de 2 metros, con tabique interior y base pre-perforada. El tabique es lo que la distingue de las otras medidas, porque permite llevar datos y corriente en el mismo recorrido pero en canales separados.

Por qué importa el tabique

El cable de poder induce ruido sobre el par trenzado del cable UTP. En un tramo corto no se nota; en un ramal largo y paralelo aparece como errores, reintentos y caída de velocidad, sobre todo en enlaces Cat 6A. Con el tabique cada servicio corre por su canal y el problema desaparece, sin tener que montar dos canaletas paralelas.

Cuántos cables entran

Con la regla del 40 % de ocupación —el cable tiene que poder deslizarse dentro para poder cambiarlo después— la 75x18 admite unos 16 cables UTP Cat 6 repartidos entre sus dos canales. La comparación con el resto de la línea:

Instalación

La base viene pre-perforada, así que se atornilla directo al muro sin marcar ni taladrar la canaleta. Sobre tabique de yeso-cartón use tarugo de expansión para tabique, no tarugo plástico común. Los cambios de dirección se resuelven con accesorio y no cortando a inglete: el resultado queda prolijo y la tapa cierra parejo. Vea los accesorios de esta medida en Canalización Línea 75x18.

Con qué se complementa

El ramal termina en el gabinete, donde el orden sigue con ordenadores de cables, patch panel y amarras plásticas para los mazos. Identifique cada punto con cinta rotuladora. Si el recinto exige material libre de halógenos, revise la línea HF. Todas las medidas en Canalización.
