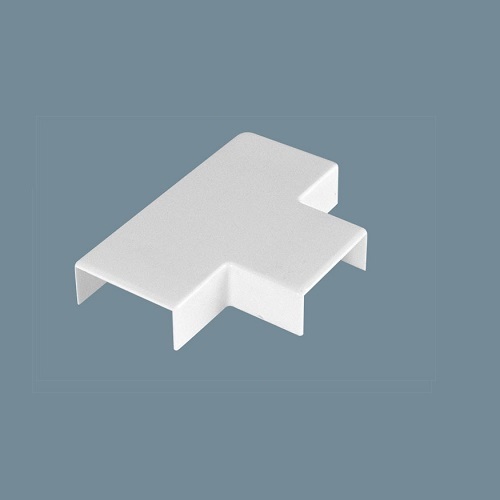

Derivación en T 40x16 para Canaleta
|
Descripción
La derivación en T 40x16 abre una salida desde el ramal de canaleta 40x16 sin cortarlo: el recorrido sigue de largo y desde su costado baja una canaleta hacia el puesto de trabajo, la impresora o el access point.
Los tres niveles de una canalización
La T es el punto donde un nivel entrega al siguiente. En una oficina el esquema habitual es este:
| Nivel | Medida | Cables UTP |
| Troncal al rack | 100x50 | 60 |
| Ramal | 40x16 | 7 |
| Bajada al equipo | 20x10 | 2 |
Por qué no abrir la salida a mano
El atajo es recortar una ventana en el costado de la canaleta con alicate. Queda un canto vivo justo donde el cable cambia de dirección, que es el punto de mayor roce al pasar un tendido nuevo, y la tapa no cierra sobre el corte. La pieza deja la salida terminada, con el radio de curvatura controlado, y permite desmontarla después sin romper nada.
Instalación
Monte la base de la T, deje las tiras a tope, tienda el cable UTP y cierre las tapas al final. Identifique la bajada con cinta rotuladora en el punto de derivación. El resto de piezas de la línea son el ángulo plano, el interior, el exterior y la tapa de extremo; todas en Canalización Línea 40x16.
