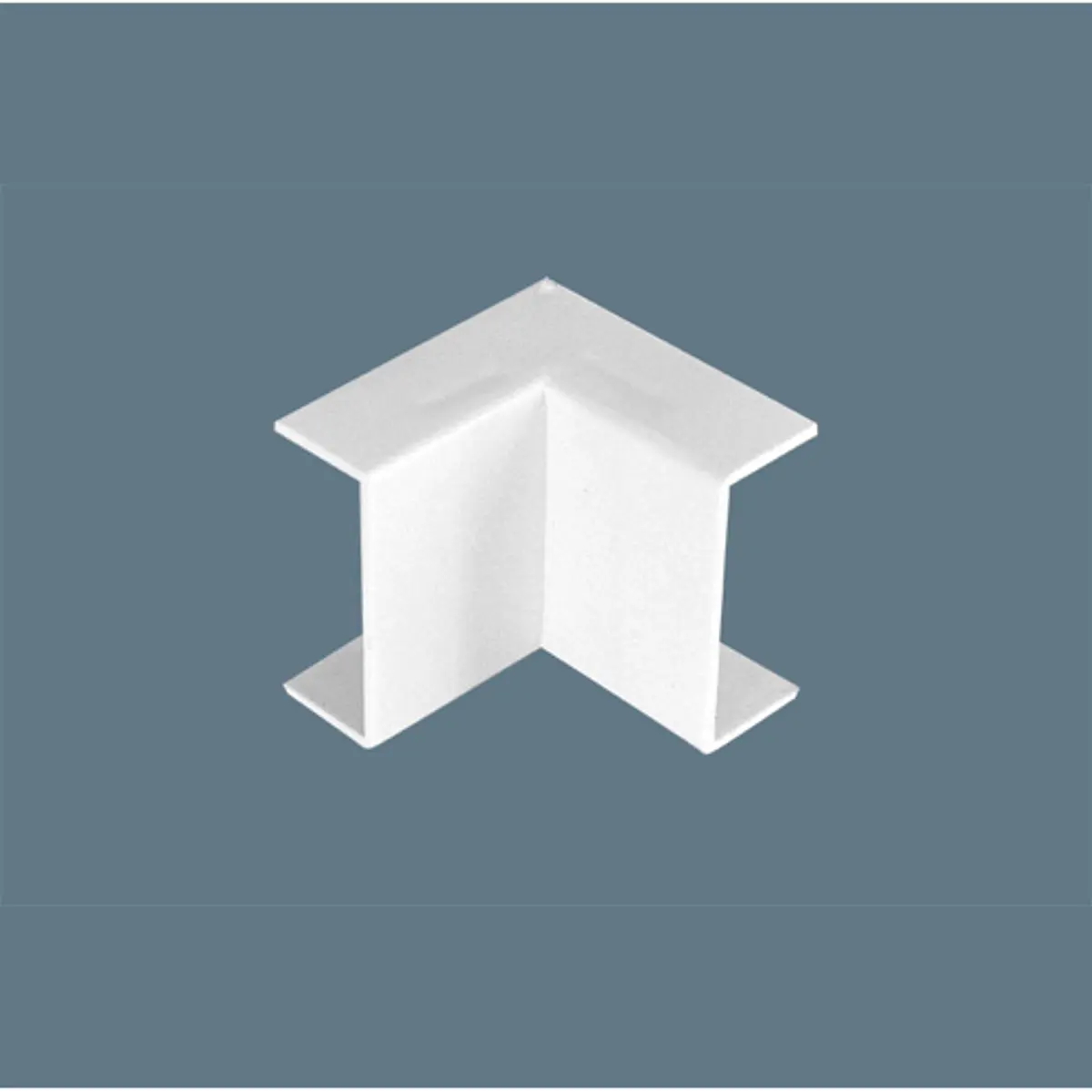

Ángulo Interior 40x16 para Canaleta
|
Descripción
El ángulo interior 40x16 resuelve el quiebre de la canaleta 40x16 en un rincón cóncavo: donde dos muros se juntan hacia dentro, o donde el ramal pasa del muro al cielo. En una oficina es el quiebre que aparece cada vez que el recorrido rodea una sala.
Cómo saber si es interior o exterior
Mire hacia dónde abre la canaleta al doblar. Si se cierra sobre sí misma, hacia el rincón, la pieza es interior. Si se abre hacia fuera, rodeando una arista que sobresale, es exterior. Y si el giro ocurre sin salir de la misma superficie, corresponde el ángulo plano.
| Pieza | Dónde va |
| Ángulo interior (esta ficha) | Rincón cóncavo: muro con muro, o muro con cielo |
| Ángulo exterior | Arista convexa que sobresale |
| Ángulo plano | Giro sobre la misma superficie |
| Derivación en T | Bajada que sale del ramal |
| Tapa de extremo | Cierre del recorrido |
Instalación
Corte las tiras a tope contra el rincón, monte la base y encaje la tapa cuando el cable ya esté tendido. Mantenga la ocupación bajo el 40 % de la sección, unos 7 cables UTP Cat 6 en esta medida: el cable tiene que poder deslizarse para poder cambiarlo después. La pieza sirve igual para la canaleta con adhesivo y para la atornillada. Toda la línea en Canalización Línea 40x16 y las otras medidas en Canalización.
