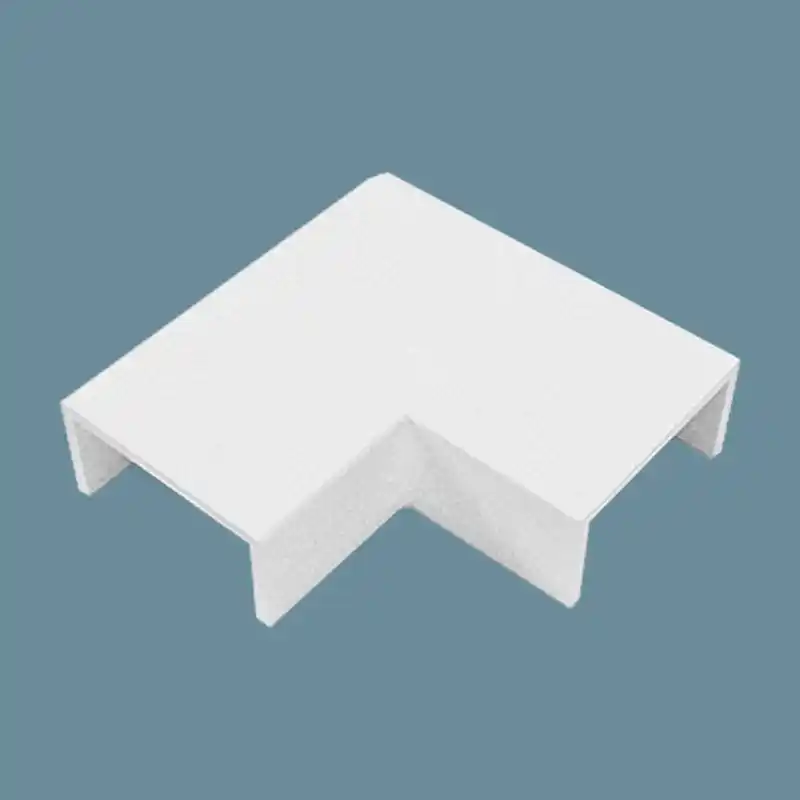

Ángulo Plano 20x10 para Canaleta
|
Descripción
El ángulo plano 20x10 resuelve el giro de la canaleta 20x10 cuando el recorrido cambia de dirección sobre la misma superficie: la canaleta viene horizontal por el muro y baja en vertical, o dobla en L sin salir del plano. Es el accesorio más usado de la línea, porque la mayoría de los quiebres de una instalación son de este tipo.
Plano, interior o exterior
Los tres son ángulos de 90°, pero actúan en planos distintos:
| Pieza | Situación |
| Ángulo plano (esta ficha) | El recorrido dobla sin cambiar de superficie |
| Ángulo interior | Rincón cóncavo: dos muros que se juntan, o muro con cielo |
| Ángulo exterior | Arista convexa que sobresale, como el canto de un pilar |
Si duda: mire dónde queda el cable. En el ángulo plano el cable sigue apoyado en el mismo muro; en los otros dos cambia de plano.
Por qué no cortar a inglete
El corte a mano deja la tapa desalineada y un canto vivo en el vértice que roza el cable en cada tendido nuevo. El accesorio mantiene el radio de curvatura, que es lo que protege el enlace: una curva forzada se paga en rendimiento tanto en Cat 6A como, sobre todo, en fibra óptica.
Instalación
Deje las tiras a tope contra el ángulo, tienda el cable y cierre la tapa al final. Mantenga la ocupación bajo el 40 % de la sección de la canaleta, para que el cable pueda deslizarse y se pueda cambiar después. Vea toda la línea en Canalización Línea 20x10, las otras medidas en Canalización y los accesorios de organización en Bandejas, Ordenadores y Accesorios.
