Herraje para fibra óptica

Los herrajes son las piezas metálicas que sostienen el cable de fibra óptica en la postación. No transportan señal, pero de ellos depende que el tendido aéreo resista veinte años de viento, sol y temblores sin que la fibra sufra.

Retención o suspensión: la primera decisión

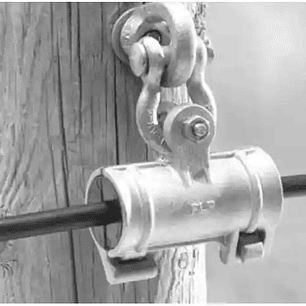

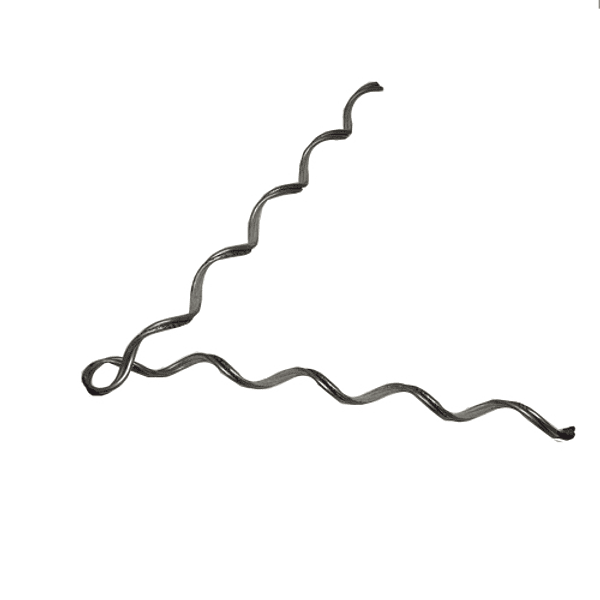

En un poste intermedio de un tramo recto el cable solo necesita apoyarse: eso es un preformado de suspensión, que sostiene el peso y deja pasar el cable. En el poste final de un tramo, en un cambio de dirección o donde se hace un empalme, el herraje tiene que tomar toda la tensión mecánica del vano: eso es un preformado de retención, también llamado remate o anclaje.

Ambos son varillas helicoidales que se enrollan sobre el cable y reparten la carga a lo largo de varios centímetros, en vez de apretarlo en un punto. Por eso no aplastan la fibra ni le inducen microcurvaturas, que es lo que ocurre cuando se improvisa con abrazaderas.

El diámetro del cable manda
Cada preformado se fabrica para un rango de diámetro concreto: 9-10 mm, 10-11 mm, 12,5 mm. Un herraje sobredimensionado desliza y uno estrecho daña la cubierta. Antes de pedir, mida el cable, no lo estime.

Lo que completa la instalación

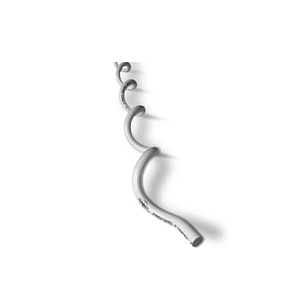

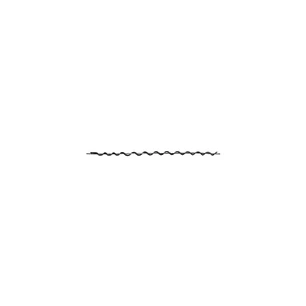

Los amortiguadores absorben la vibración eólica, esa oscilación fina y constante que fatiga el cable justo en el punto de anclaje. Las crucetas —de paso, de remate y de reserva— son el soporte de acero que se monta en el poste; la de reserva guarda el rollo sobrante que hará falta el día del próximo empalme. Y el perno ojo con su tuerca es el anclaje que une todo al poste.

Todo el herraje que vendemos es de acero galvanizado en caliente, la única protección que aguanta el ambiente costero chileno.
