El trabajo de fibra óptica se juega en milímetros. Una fibra tiene 125 micrones de diámetro —la octava parte de un cabello— y todo el proceso consiste en dejarla desnuda, limpia y cortada a escuadra sin rayarla ni quebrarla. Eso no se hace con herramientas de ferretería.
La secuencia de una terminación
Cada empalme repite los mismos cinco pasos, y cada uno tiene su herramienta:
1. Abrir el cable. El deschaquetador longitudinal raja la cubierta exterior sin tocar los tubos interiores. Para cable de exterior, drop o minitubo hay modelos distintos, porque la construcción del cable cambia.
2. Cortar el kevlar. Las fibras de aramida que refuerzan el cable no las corta un alicate común: resbalan. Se necesita tijera de kevlar, con filo dentado.
3. Retirar el recubrimiento. El deschaquetador de precisión saca las capas de 3 mm, 900 y 250 micrones en pasos calibrados, hasta dejar el vidrio desnudo.
4. Limpiar. Alcohol isopropílico y paño sin pelusa. Una partícula invisible entre dos caras basta para arruinar el empalme.
5. Cortar a escuadra. La cortadora de precisión deja una cara perpendicular al eje. Si el ángulo se desvía más de medio grado, la fusionadora rechaza el empalme.
Lo que casi nadie mide y debería
La causa más frecuente de un enlace con pérdida no es un empalme mal hecho: es un conector sucio. Por eso los limpiadores tipo one-click para férulas de 1,25 y 2,5 mm son la herramienta que más veces se usa y la que menos se compra.
Cobre también

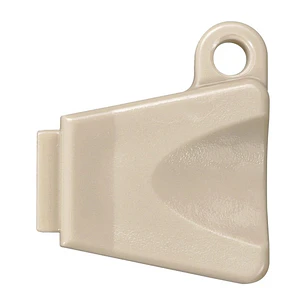

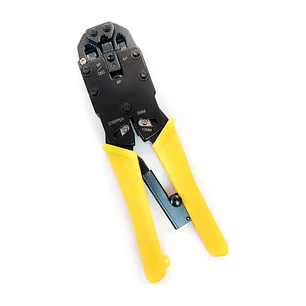

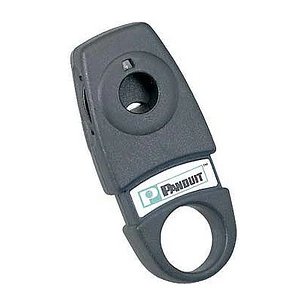

En la sección hay ponchadoras con cuchilla 110, crimpeadoras de RJ45 y RJ11, herramientas de terminación para jacks y deschaquetadores de UTP y coaxial.
Preguntas frecuentes
¿Qué herramientas necesito para empalmar fibra óptica? Las de los cinco pasos de una terminación: deschaquetador para abrir el cable, tijera de kevlar, deschaquetador de precisión para retirar el recubrimiento, alcohol isopropílico con paño sin pelusa, y cortadora de precisión. Después viene la
fusionadora.
¿Qué limpiador one-click corresponde a mi conector? Va por el diámetro de la férula: el de 1,25 mm limpia conectores LC y MU, y el de
2,5 mm limpia SC, FC y ST.
¿Por qué no sirve un alicate común para el kevlar? Las fibras de aramida resbalan y se deshilachan. La tijera de kevlar tiene filo dentado para cortarlas limpio.
¿Y para cableado de cobre? Para armar cables de red está la
crimpeadora RJ45, que crimpa, corta y pela.
