Crimpeadora DL-686R RJ11 / RJ45

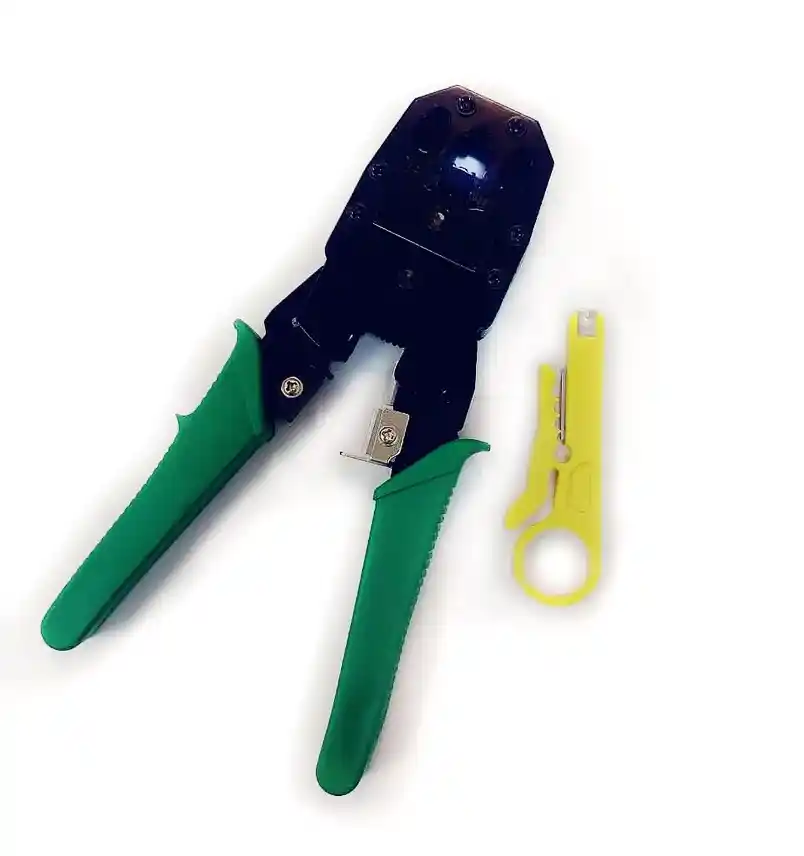

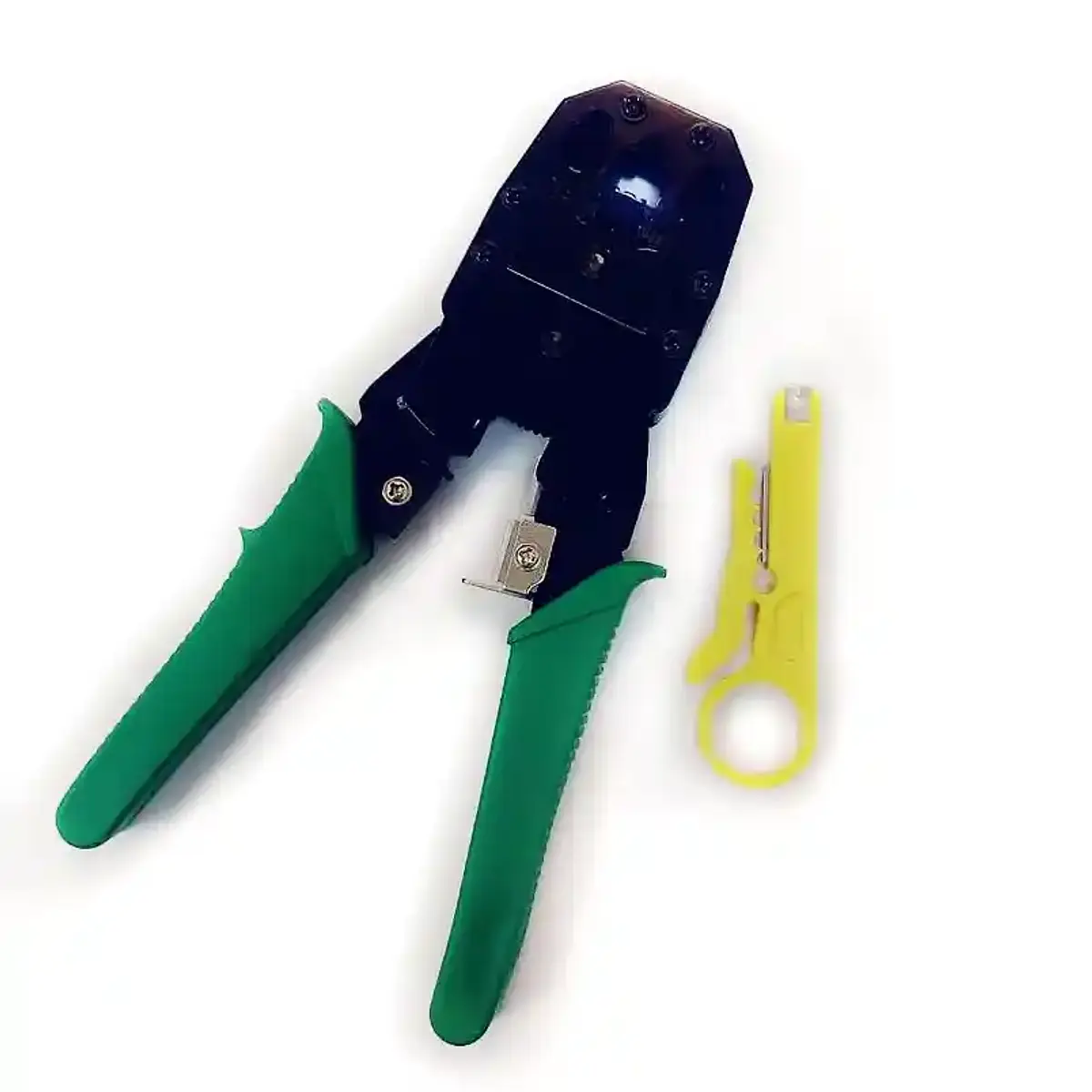

Crimpeadora manual DL-686R para conectores RJ-11 y RJ-45, con cuchillas de corte y pelado integradas. Es la opción económica de la categoría: cumple bien para instalaciones puntuales, mantenimiento y armado ocasional de patch cords.

Cuál crimpeadora conviene

El orden de los colores

El error más frecuente no es de la herramienta sino del orden de los pares. Hay dos normas y ambas funcionan, pero los dos extremos del cable deben usar la misma. En Chile lo habitual es T568B: blanco/naranjo, naranjo, blanco/verde, azul, blanco/azul, verde, blanco/café, café.

Para ubicar el pin 1: conector con la pestaña hacia abajo y la boca del cable apuntando en dirección contraria a usted; el pin 1 queda a la izquierda. Hay más detalle en nuestra guía de colores del RJ-45.

Características

• Modelo DL-686R
• Compatible con conectores RJ-11 (6 posiciones) y RJ-45 (8 posiciones)
• Cuchilla cortadora para dejar el cable a ras
• Cuchilla peladora para retirar la cubierta
• Herramienta manual, sin alimentación

El chequeo que evita rehacer el punto

Empuje los ocho conductores hasta el fondo del conector antes de crimpear y verifique por la punta transparente que los ocho llegan al tope. Si uno queda corto, el contacto no muerde el cobre y el cable enlaza a 100 Mb/s en vez de 1 Gb/s, o falla de forma intermitente.

Lo que completa el trabajo

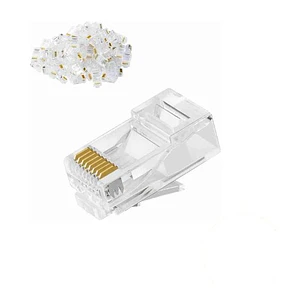

• Conectores RJ-45 Cat 6A
• Deschaquetador de UTP y coaxial
• Chequeador MicroMapper para verificar cada punto
• Cable y conectividad de cobre
