Tester de Cableado RJ45 y RJ11 con Generador de Tonos

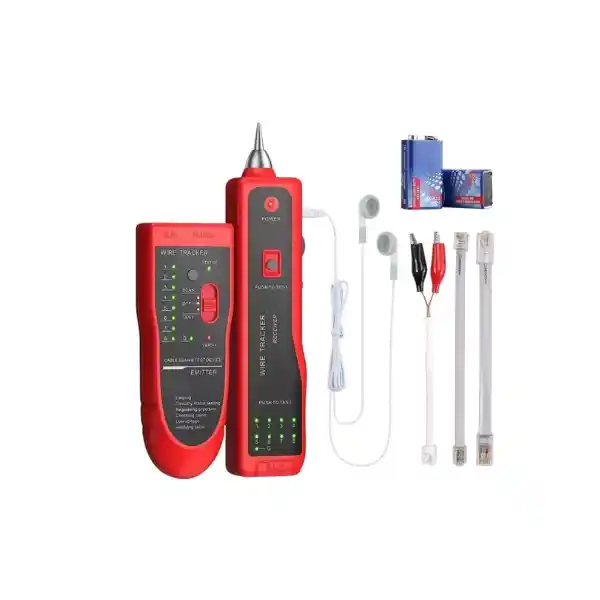

Tester de cableado con generador de tonos: un equipo de dos funciones para el trabajo diario con cableado de red y telefonía. Por un lado verifica la continuidad y el mapa de cableado de cables UTP con RJ45 y telefónicos con RJ11; por otro, sigue e identifica un cable dentro de un mazo o una pared mediante un tono que se detecta con la sonda. También sirve para rastrear otros cables de cobre en instalaciones sin documentación, incluso cables eléctricos siempre que estén sin energía.

Qué detecta el tester

• Circuito abierto: un hilo cortado o mal ponchado.
• Cortocircuito: dos hilos que se tocan.
• Pares cruzados o invertidos: un conector armado con T568A en un extremo y T568B en el otro sin querer.

Después de armar un cable con crimpeadora o de ponchar un módulo RJ45, es la prueba que confirma que los ocho hilos llegan a su lugar. La tabla de colores está en la guía de colores RJ45 T568A y T568B.

Para qué sirve el generador de tonos

Cuando en un rack llegan decenas de cables sin rotular, se conecta el generador en el punto de red del puesto y se recorre el mazo con la sonda: el cable correcto suena más fuerte. Así se identifica y se rotula sin desconectar a nadie.

Lo que no hace

Un tester de continuidad no mide el rendimiento del enlace (diafonía, pérdida de retorno, ancho de banda). Para entregar una instalación certificada en Cat 6 o Cat 6A se necesita un certificador de redes.

Ficha técnica

• Funciones: tester de continuidad y mapa de cableado, generador y sonda de tonos
• Conectores: RJ45 y RJ11
• Uso: cable UTP, telefónico y seguimiento de cables sin energía
