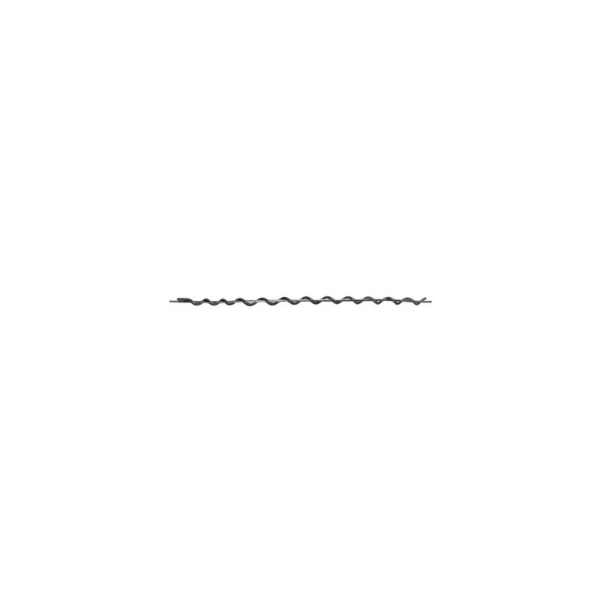

Amortiguador ADSS 8,30 mm - 11,72 mm

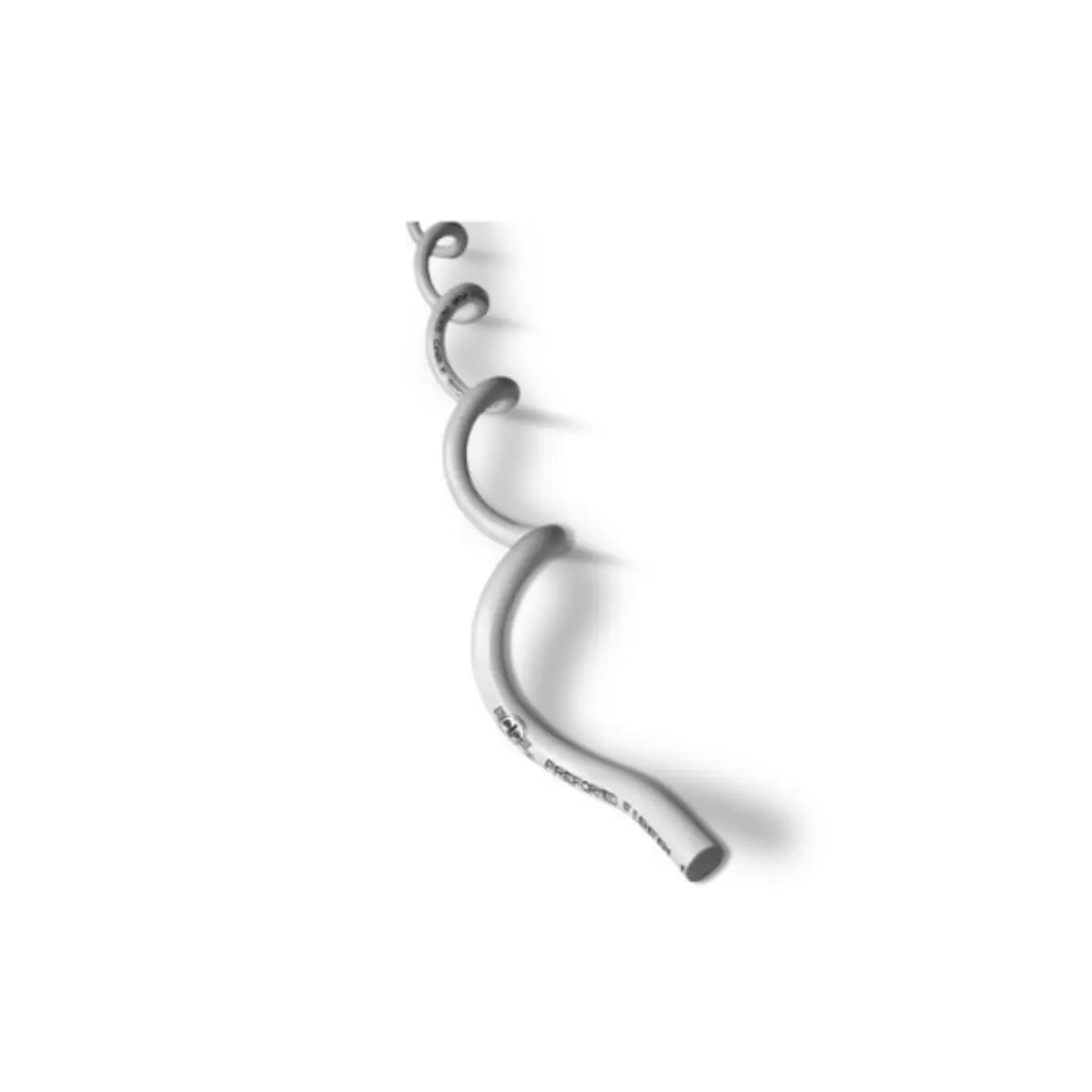

El Amortiguador de Vibración Preformado SVD-2272 es un dispositivo diseñado para atenuar las vibraciones eólicas que afectan a los cables ópticos ADSS (All-Dielectric Self-Supporting) con diámetros comprendidos entre 8,30 mm y 11,72 mm. Su diseño preformado permite una instalación manual sin necesidad de herramientas especiales ni cálculos de ingeniería complejos.

¿Qué problema resuelve?

Las vibraciones inducidas por el viento constituyen una de las principales causas de fatiga y deterioro prematuro en cables de fibra óptica aéreos. El amortiguador SVD-2272 absorbe y disipa la energía vibratoria a lo largo de todas las frecuencias de resonancia del cable, protegiendo tanto la integridad estructural del cable como la calidad de la señal óptica transmitida.

Especificaciones técnicas

| Parámetro | Valor |
|---|---|
| Número de catálogo | SVD-2272 |
| Diámetro mínimo de aplicación | 8,30 mm |
| Diámetro máximo de aplicación | 11,72 mm |
| Longitud máxima | 1.345 mm |
| Masa aproximada | 0,23 kg |
| Material | Cloruro de polivinilo (PVC) de alto impacto, color gris |
| Tipo de cable compatible | ADSS (All-Dielectric Self-Supporting) |
| Instalación | Manual, sin herramientas especiales |

Características principales

El SVD-2272 cubre todas las frecuencias de resonancia del cable, con mayor eficiencia en el rango de altas frecuencias. Su concepción preformada distribuye los esfuerzos uniformemente en la zona de agarre, evitando concentraciones de tensión que podrían dañar la cubierta del cable.
No requiere cálculos de ingeniería para su posicionamiento: se instala aproximadamente a 10 cm de los extremos de las armaduras preformadas u otro herraje de retención. Su bajo peso (0,23 kg) minimiza la carga adicional sobre el cable.

Consideraciones de instalación en zonas con campo eléctrico

Cuando el cable ADSS se encuentra sometido a un campo eléctrico, el amortiguador SVD debe posicionarse a 4,5 metros del extremo del accesorio de suspensión o retención. Esta distancia es necesaria para eliminar el efecto de tracking eléctrico sobre el amortiguador y el cable.

Tabla de cantidad recomendada por vano

La cantidad de amortiguadores SVD necesarios depende de la longitud del vano y las condiciones de exposición al viento:
| Longitud del vano (m) | Cantidad estándar | EDS 20%–30% | Vanos de travesía* |
|---|---|---|---|
| 0 – 244 | 2 | 4 | 6 |
| 245 – 488 | 4 | 6 | 10 |
| 489 – 732 | 6 | 10 | 16 |
| 733 – 976 | 8 | 12 | 18 |
| 977 – 1.220 | 10 | 16 | 24 |
| 1.221 – 1.464 | 12 | 18 | 28 |
*Vanos de travesía: sobre agua (ríos, lagos), desfiladeros, montañas (valles) u otros terrenos con inducción de vientos.

Ensayos de calidad

El producto ha sido sometido a ensayos de tipo que incluyen resistencia al impacto y resistencia/estabilidad frente a la exposición prolongada a rayos ultravioleta, garantizando su durabilidad en condiciones de intemperie.

Factores de diseño a considerar

Para determinar el grado de protección adecuado en una línea específica, se deben evaluar los siguientes factores: descripción del terreno e histórico de vibración, tensión de la línea (EDS), diámetro y material del cable, longitud del vano, presencia de vanos de travesía, y cantidad/posicionamiento de esferas señalizadoras.

¿Por qué elegir Metacom?

Metacom es especialista en soluciones para redes de fibra óptica y telecomunicaciones en Chile. Ofrecemos asesoría técnica personalizada para el dimensionamiento correcto de amortiguadores según las condiciones específicas de cada proyecto. Contáctenos para una cotización y recomendaciones de instalación adaptadas a su línea.

Elija por el diámetro de su cable

Amortiguador 8,30 - 11,72 mm (este)	Cables ADSS de distribución
Amortiguador OPGW 11,73 - 14,31 mm	Rango intermedio
Amortiguador 14,32 - 19,57 mm	Mayor diámetro y vanos largos

Con qué se instala

• Preformados de retención y suspensión del mismo diámetro
• Cruceta de paso y cruceta de remate
• Perno ojo 5/8" x 12" para el anclaje al poste
• Cable ADSS autosoportado
