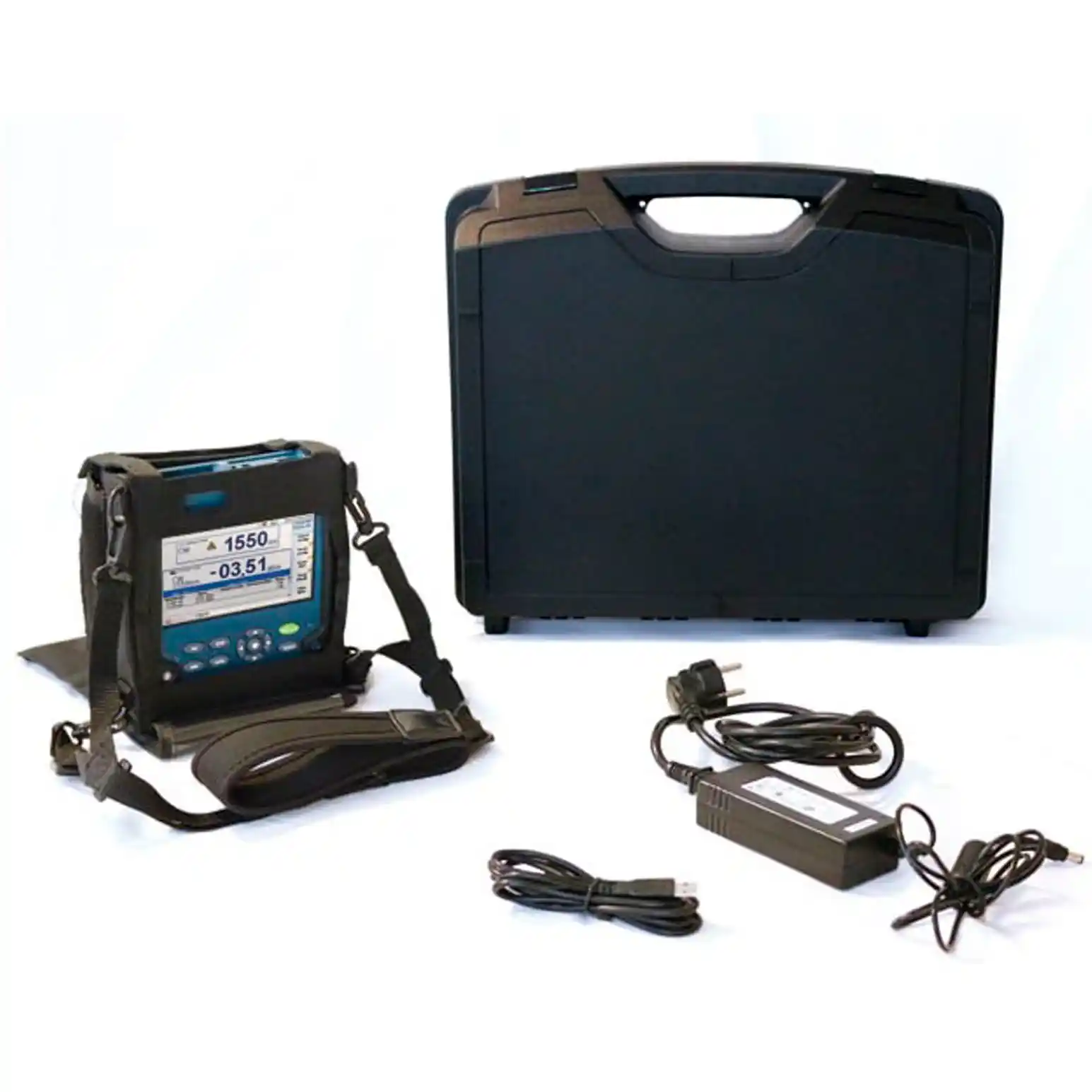

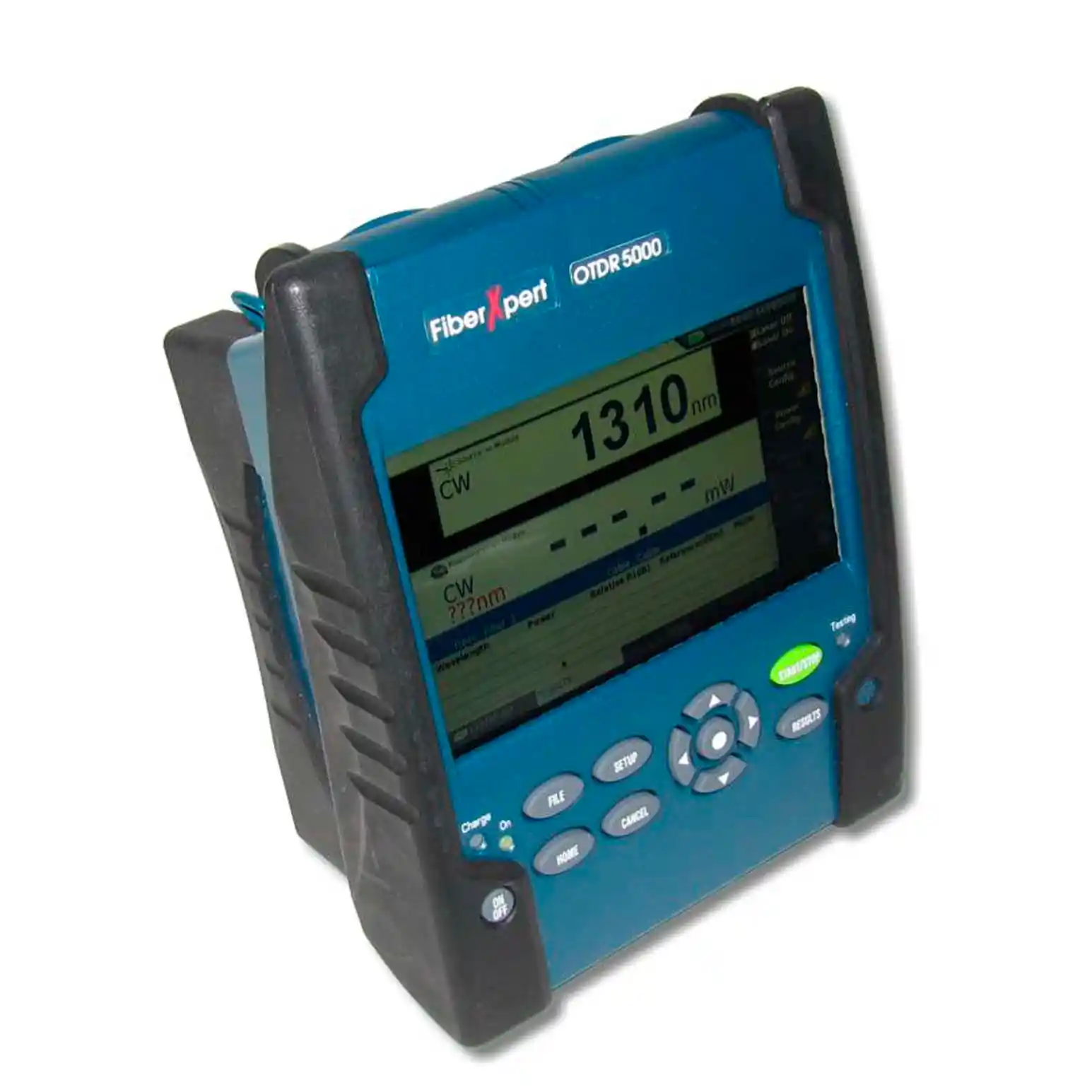

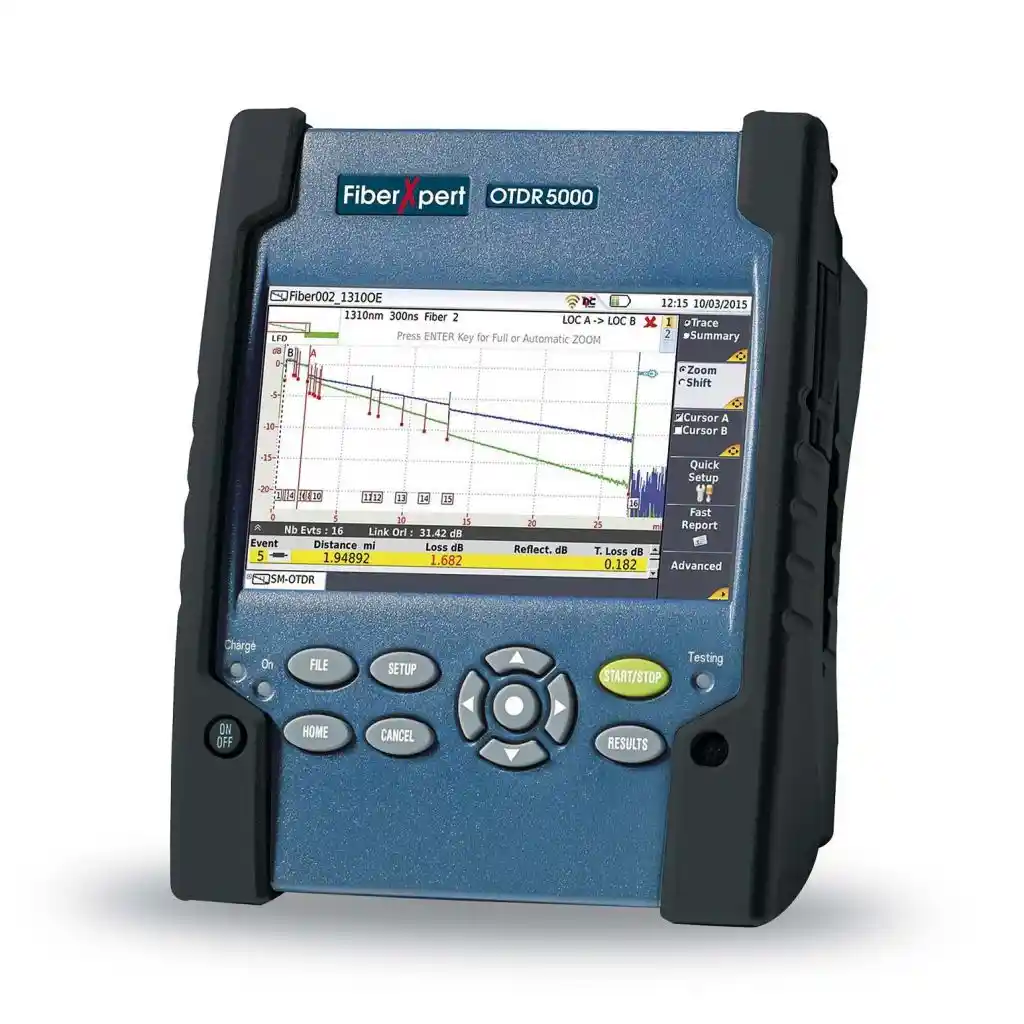

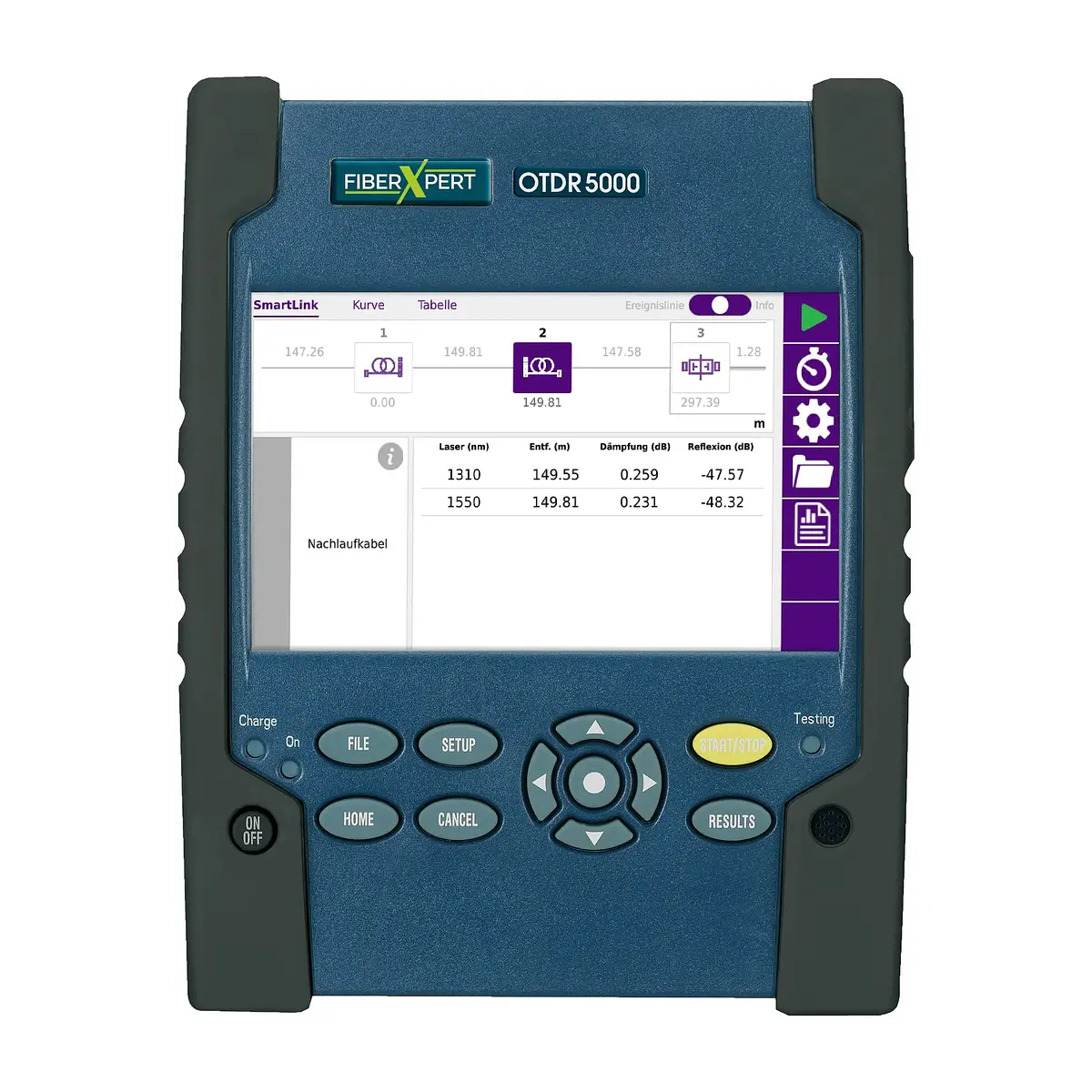

Certificador Fiberxpert OTDR 5000

General (Típicamente a 25°C)
Peso 0.4 kg.
Dimensiones (largo × ancho × alto)128 x 134 x 40 mm.
Interfaces ópticas

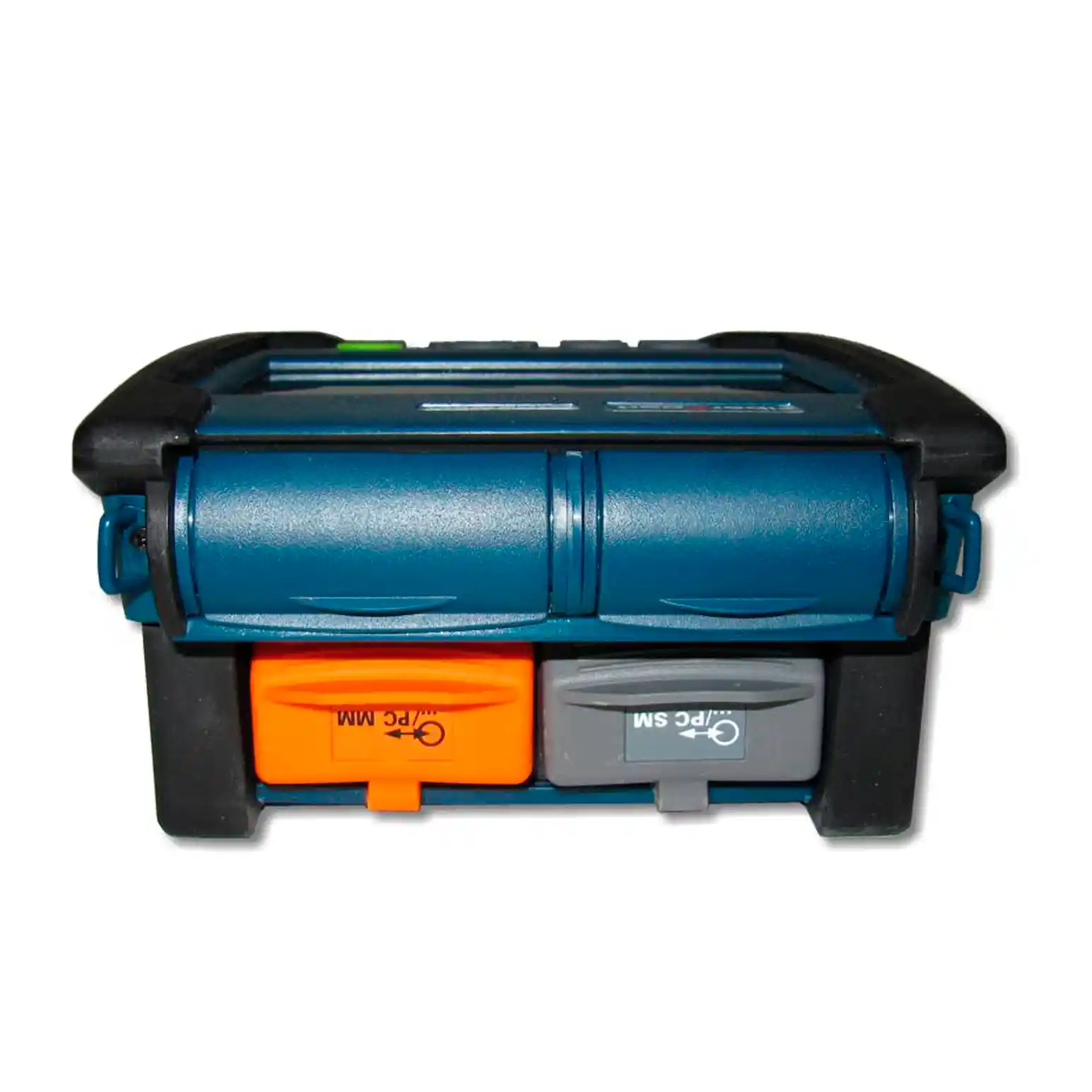

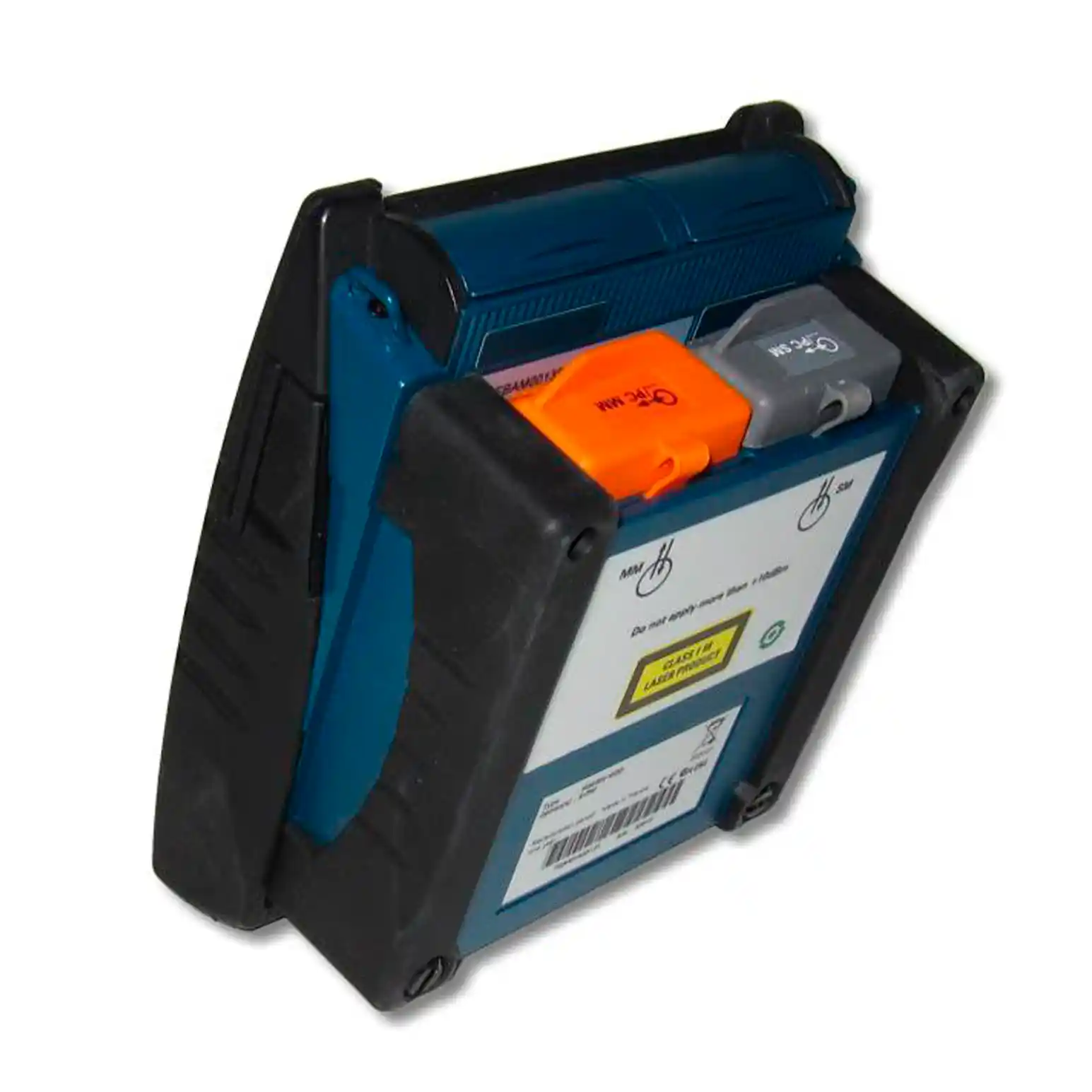

Conectores ópticos intercambiables FC, SC, DIN y ST.
Características Técnicas
Seguridad del laser (21 CFR)Class 1.
Unidades de distanciaKilómetros, pies y millas.
Rango de índice grupal1.300000 a 1.700000 en 0.00001 pies.
Número de puntos de datosMás de128,000 puntos de datos.
Medidas de distanciaCursor automático o dual.
Rango de visualización3.25 m a 260 km.
Resolución del cursor1 cm.
Resolución de muestreoResolución de muestreo
Precisión±1 m ± 10-5 x distancia ± resolución de muestreo (excluyendo las incertidumbres del índice grupal).
Medidas de atenuación
Automático, manual, 2-puntos, 5-puntos, y LSA
Rango de visualización1.25 dB a 55 dB.
Resolución de visualización0.001 dB.
Resolución del cursor0.001 dB.
Linealidad±0.03 dB/dB.
Umbral0.01 a 5.99 dB en 0.01 dB pasos.
Medidas de Reflectancia/OR
Precisión de la reflectancia±2 dB.
Resolución de visualización0.01 dB.
Umbral−11 a −99 dB en 1 dB pasos.
Fuente CW
Nivel de potencia de salida de fuente CW−3.5 dBm.
Modos de operaciónCW, 270 Hz, 330 Hz, 1 kHz, 2 kHz, TWINTest.
Medidor de potencia
Rango de nivel de potenciaMM: −3 a −30 dBm.
SM: −2 a −50 dBm.
Longitudes de onda calibradasMM: 850 y 1300 nm.
SM: 1310, 1490, 1550, 1625, 1650 nm.

Medida de precisiónMM: ±1 dB (usado de modo acondicionador).

SM: ±0.5 dB.
Módulos Multimodo y Quad del OTDR (Típicamente a 25°C)
Longitud de onda central (Láser a 25°C)MM: 850/1300 ±30 nm.
SM: 1310/1550 ±20 nm.
Ancho de pulsoMM: 3 ns a 1 μs.
SM: 3 ns a 20 μs.
Rango dinámico RMSMM: 26/24 dB
SM: 37/35 dB.
(la diferencia unidirecciona
l entre el nivel de retro dispersión
extrapolado al inicio de la fibra y el nivel de ruido RMS después
de un promedio de 3 minutos).
Zona muerta del eventoMM:0.8 m.
SM:0.9 m.
(medido a ± 1.5 dB desde el pico de un evento reflexivo no saturado).
Atenuación de la zona muertaMM:4 m.
SM:4 m.
(medido a ± 0.5 dB de la regresión lineal utilizando una reflectancia
de tipo F / UPC).
