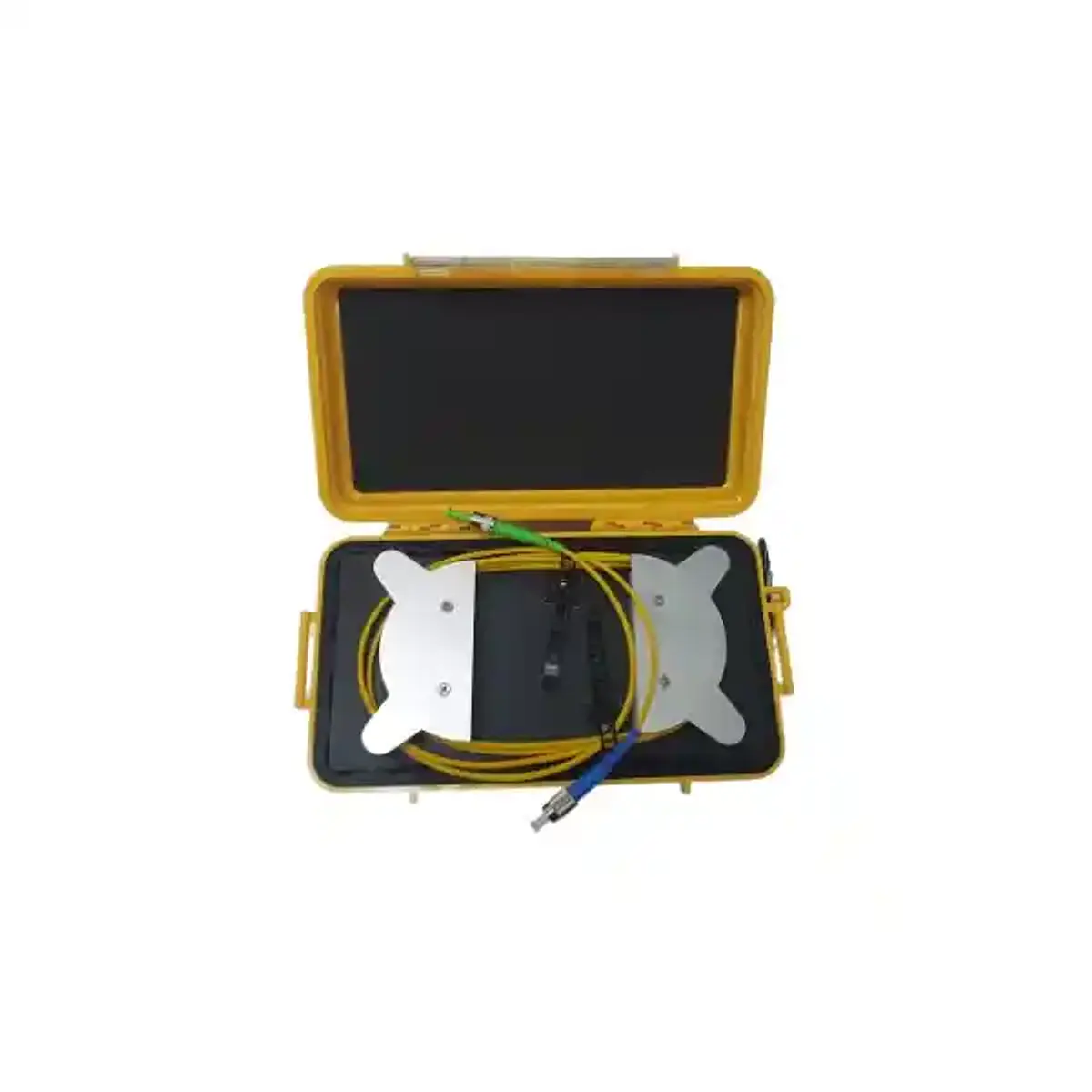

Bobina de Lanzamiento U-Kbling Monomodo G.652 1 km FC/UPC – ST/APC

Bobina de lanzamiento U-Kbling de fibra monomodo G.652, de 1 km de largo, con conector FC/UPC en un extremo y ST/APC en el otro. Se conecta entre el OTDR y el enlace a medir para alejar la zona muerta del instrumento y poder evaluar el primer conector de la red, que sin bobina queda oculto dentro del pulso inicial.

Por qué importa la combinación de conectores

La bobina hace de puente entre dos mundos: un extremo debe calzar con el puerto del OTDR y el otro con el conector del enlace. En este modelo, el FC/UPC va al OTDR (el puerto de muchos equipos de terreno, como los Grandway FHO5000) y el ST/APC al enlace.

El pulido es tan importante como el tipo de conector. Un conector APC tiene la cara cortada en ángulo de 8° y es de color verde; uno UPC es plano y azul. Nunca se debe conectar un APC con un UPC: las caras no calzan, la medición sale con una pérdida enorme y se pueden dañar ambos conectores. Por eso hay que pedir la bobina con exactamente los pulidos del OTDR y del enlace.

Por qué 1 km en monomodo

El largo debe superar con margen la zona muerta del OTDR con el pulso que se va a usar. Con 1 km se cubren las mediciones de redes de planta externa, FTTH y enlaces troncales. Para medir también el último conector, se agrega una segunda bobina en el extremo lejano. Más detalles en la guía qué es una bobina de lanzamiento.

Ficha técnica

• Marca: U-Kbling
• Fibra: monomodo G.652
• Largo: 1 km
• Conectores: FC/UPC y ST/APC
• Uso: OTDR, bobina de lanzamiento o de recepción
