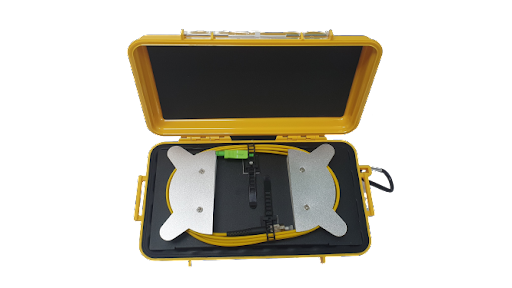

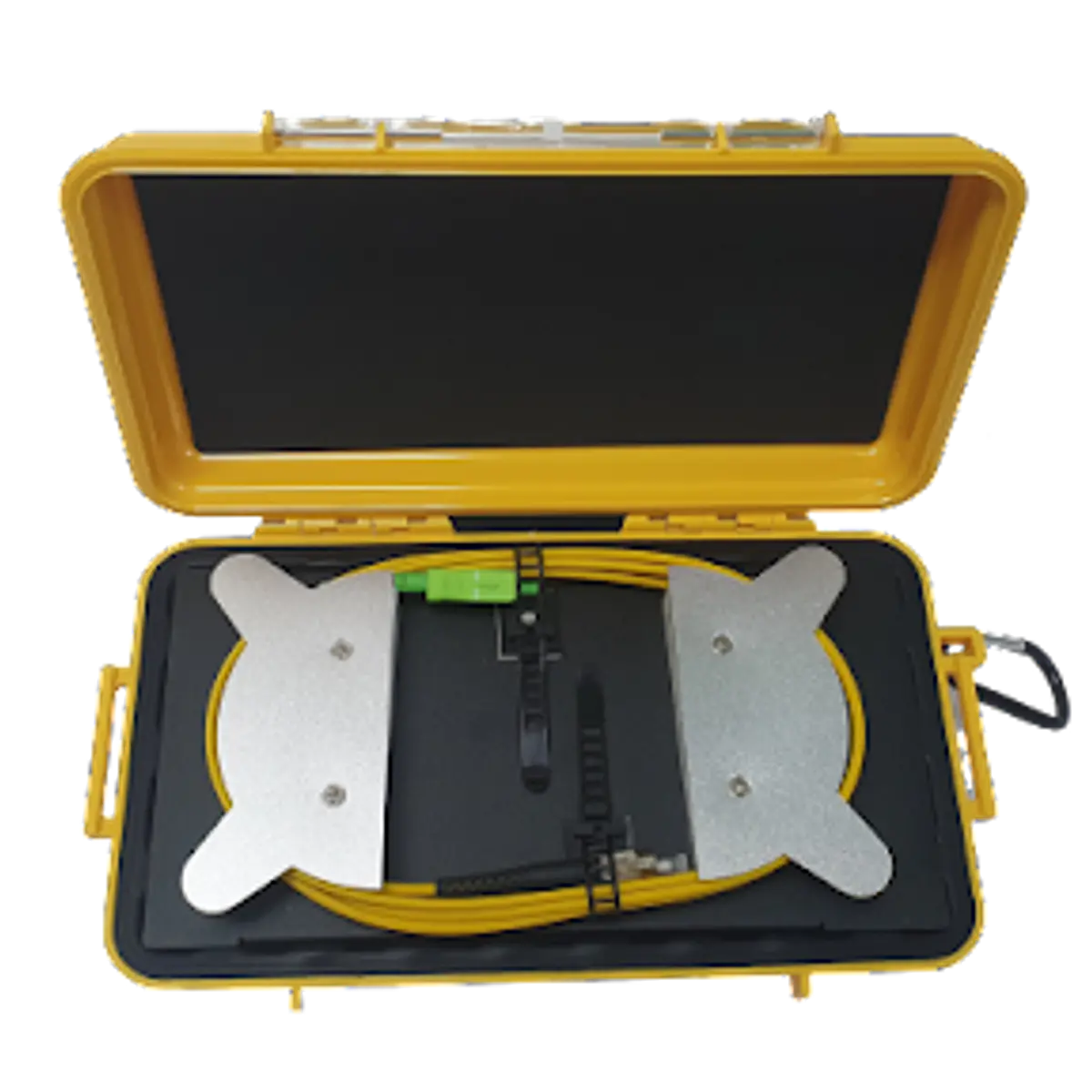

Bobina de Lanzamiento U-Kbling Monomodo G.652 1 km FC/UPC – SC/APC

Bobina de lanzamiento U-Kbling de fibra monomodo G.652 de 1 km, con conector FC/UPC hacia el OTDR y SC/APC hacia el enlace. Es la combinación más pedida por quienes miden redes FTTH y GPON con OTDR de puerto FC, porque el SC/APC verde es el conector estándar de las redes de fibra hasta el hogar en Chile: ODF de la central, cajas de distribución, rosetas ópticas y ONT.

Cómo se mide una red FTTH con bobina

1. Limpie e inspeccione el puerto del OTDR y ambos conectores de la bobina.
2. Conecte el FC/UPC al OTDR y el SC/APC al conector del enlace que va a medir.
3. Configure en el OTDR el largo de la bobina para que la traza descuente esos 1.000 m y el cero quede en el primer conector de la red.
4. Si necesita la pérdida del último conector, instale una segunda bobina igual en el extremo lejano.

En una red GPON con divisores (splitters), el OTDR ve una caída grande en cada divisor; eso es normal y no una falla. Para medir el tramo hasta un cliente, lo práctico es medir desde la caja de distribución hacia la roseta.

Ojo con el pulido

APC (verde) y UPC (azul) no se conectan entre sí. Si su OTDR tiene puerto SC/UPC, elija la bobina SC/UPC del pulido correspondiente.

Ficha técnica

• Marca: U-Kbling
• Fibra: monomodo G.652
• Largo: 1 km
• Conectores: FC/UPC y SC/APC
• Uso: redes FTTH, GPON y planta externa
