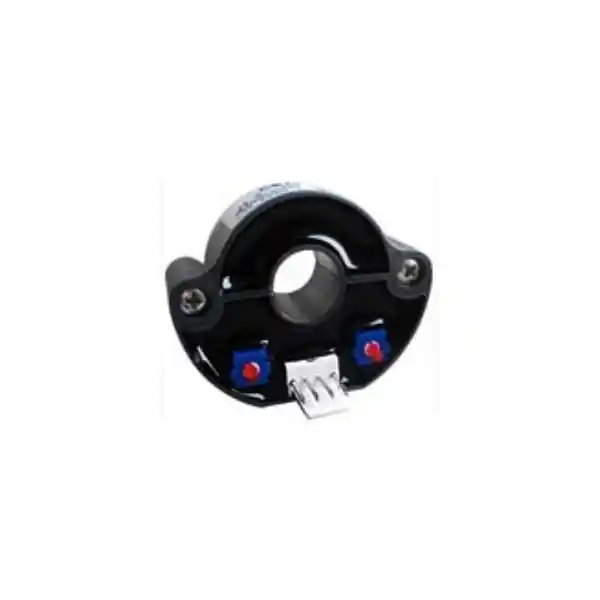

Sensor Eléctrico E-AMP100-S 100A

• Mide las corrientes de CA y CC utilizando un sistema de núcleo dividido.

  • Corrientes nominales disponibles: 50A, 100A, 200A, 300A, 400A.

    • Póngase en contacto con un consultor de productos de NTI para obtener otras calificaciones disponibles entre 50A y 400A.
• Las aplicaciones comunes incluyen: monitoreo de unidades de velocidad variable de CA, convertidores estáticos para accionamientos de motor de CC, aplicaciones suministradas por batería, fuentes de alimentación ininterrumpida (UPS), fuentes de alimentación de modo conmutada (SMPS), sistemas electroquímicos y fuentes de alimentación para aplicaciones de soldadura.
• Incluye un cable de 4 hilos de 7 pies para conectarlo al E-ACDCLM o E-DCLM-6.
  • Para extender la distancia entre el sensor de efecto hall y el E-ACDCLM o el E-DCLM-6, simplemente conecte cables más largos (22AWG) utilizando los empalmes incluidos.

    • Se recomienda colocar el E-ACDCLM o el E-DCLM-6 lo más cerca posible del sensor de efecto hall. El E-ACDCLM y el E-DCLM-6 se pueden colocar a hasta 1000 pies de distancia de la unidad E-2D/5D/16D utilizando el cable CAT5/5e/6.
• Diámetro del bucle: 0,47" (12 mm).
• Tiempo de respuesta: ≤7µS @ 50A/µ S, 10%-90%.
• Aislamiento galvánico: 2.5KV @ 50Hz, AC, 1min.
• Voltaje de suministro: ±12V, ±15V.
• Voltaje de salida: ±4V.
• Consumo actual: ≤25mA.
• Dimensiones WxDxH (in): 1.81x0.63x1.46 (46x16x37mm).
• Temperatura de funcionamiento: -13 to 185°F (-25 to 85°C).
• Temperatura de almacenamiento:-40 to 212°F (-40 to 100°C).
• Requiere E-ACDCLM AC & DC Voltage & Current Monitor or E-DCLM-6 DC Line Monitor Para conectarse a un sistema de monitoreo ambiental E-2D/5D/16D.
