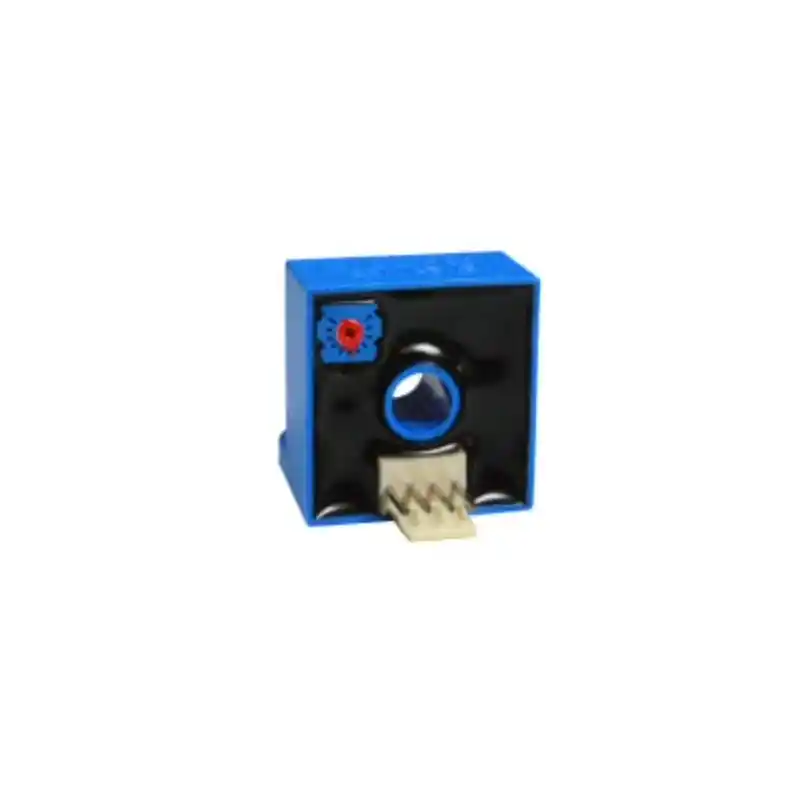

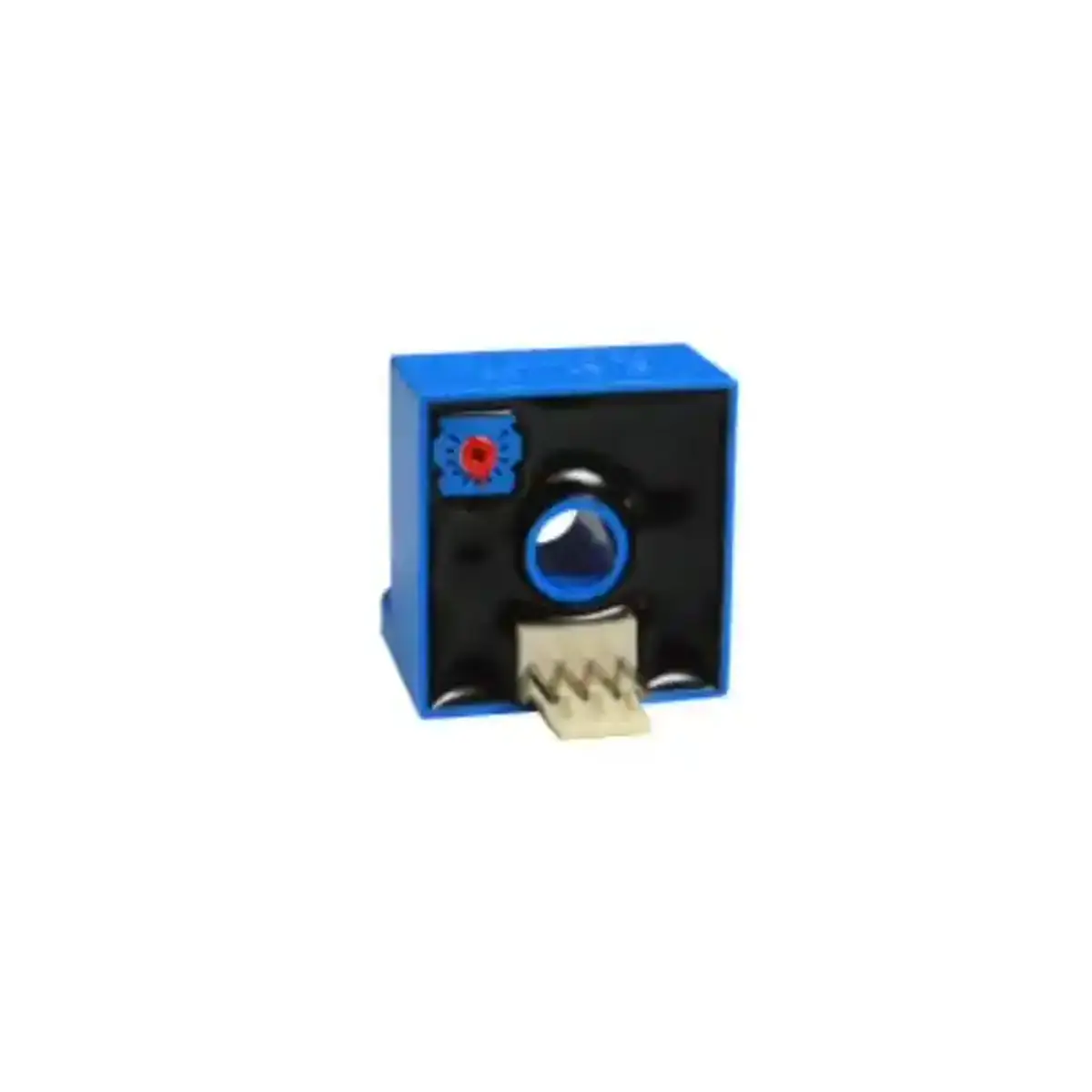

Sensor Corriente E-AMP50-6-5

Name: Sensor Corriente E-AMP50-6-5
Brand: NTI
SKU: 300030873619
Price: 132994.0 CLP
Availability: InStock

SKU: 300030873619

Detalles del producto

Marca

NTI

Adjuntos del Producto

E-AMPxx-6-5.pdf

Descripción

Sensores de corriente Hall-Effect, núcleo sólido, diámetro de bucle de 0,26"

E-AMPxx-6-5
Mide las corrientes de CA y CC utilizando un sistema de núcleo sólido.
Corrientes clasificadas disponibles: 10A, 20A y 50A.

Las aplicaciones comunes incluyen: monitoreo de accionamientos de velocidad variable de CA, convertidores estáticos para accionamientos de motores de CC, aplicaciones suministradas por batería, fuentes de alimentación ininterrumpida (UPS), fuentes de alimentación de modo conmutada (SMPS), sistemas electroquímicos y fuentes de alimentación para aplicaciones de soldadura.

Incluye un cable de 4 hilos de 7 pies para conectarse al E-ACDCLM o E-DCLM-6.

Para extender la distancia entre el sensor de efecto hall y el E-ACDCLM o E-DCLM-6, simplemente conecte cables más largos (22AWG) utilizando los empalmes incluidos.

Se recomienda colocar el E-ACDCLM o el E-DCLM-6 lo más cerca posible del sensor de efecto hall. El E-ACDCLM y el E-DCLM-6 se pueden colocar hasta 1000 pies de distancia de la unidad E-2D/5D/16D utilizando el cable CAT5/5e/6.

Diámetro del bucle: 0,26" (6,5 mm).

Tiempo de respuesta: ≤1μS @ 50A/μ S, 10%-90%.

Aislamiento galnólico: 2,5KV a 50Hz, CA, 1 min.

Voltaje de alimentación: ±12V, ±15V.

Voltaje de salida: ±4 V.

Consumo de energía: ≤25mA.

Viene con dos orificios de montaje de 0,08" (2 mm) de diámetro.

Dimensiones WxDxH (in): 0,98x1.26x0.98 (25x32x25mm).

Temperatura de funcionamiento: -40 a 185 °F (-40 a 85 °C).

Temperatura de almacenamiento: -40 a 257 °F (-40 a 125 °C).

Requiere un monitor de voltaje y corriente de CA y CC E-ACDCLM o un monitor de línea E-DCLM-6 DC para conectarse a un sistema de monitoreo ambiental E-2D/5D/16D.
