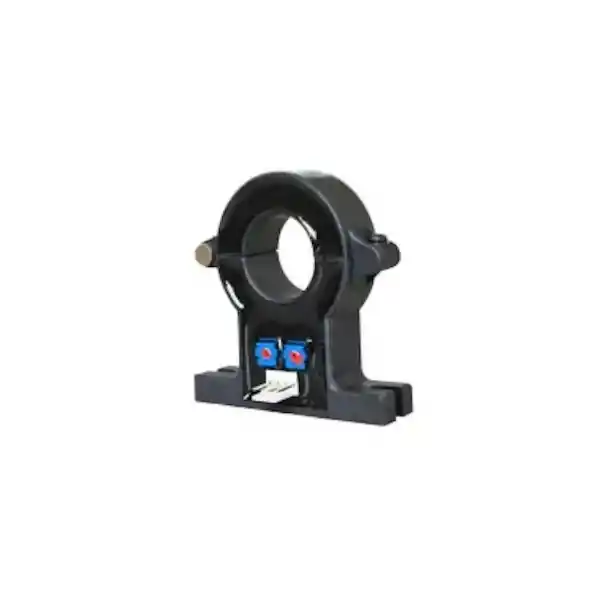

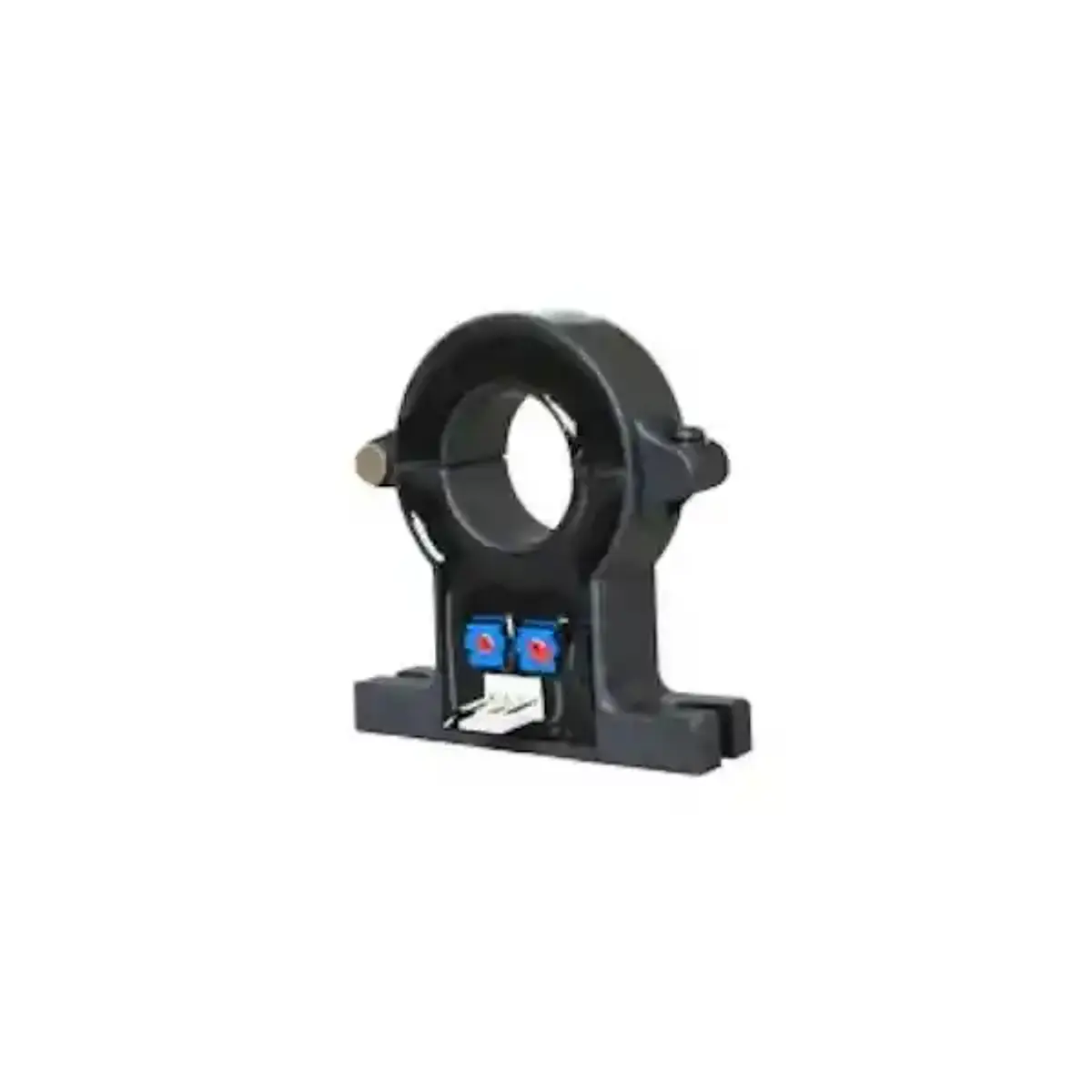

Sensor corriente E-AMP500-SC21

Name: Sensor corriente E-AMP500-SC21
Brand: NTI
SKU: 300030873615
Price: 171111 CLP

Marca NTICód. 300030873615

$143.791+ IVA$171.111 IVA incluido$171.111IVA incluido$143.791 + IVA (neto)

Entrega en 24 horas dentro de Américo Vespucio; de 24 a 48 horas en el resto de Santiago.

Cantidad (unidades)

Cotizar por volumen

Despacho gratis en Santiago sobre $127.330 IVA incluido. Ver zonas y plazos
Garantía legal y del fabricante. Ver condiciones
Factura para empresas. Cuenta corriente con evaluación comercial. Ver requisitos

Descargar ficha técnica (PDF)

¿Necesita ayuda para elegir?Llame al +56 2 2862 8000 o escriba a [email protected] indicando el código 300030873615.

Especificaciones

Datos técnicos
Vea la descripción para el detalle técnico.

Datos de catálogo
Código	300030873615
Marca	NTI
Categoría	Sensores

Fichas técnicas y documentos

SensorCorrienteE-AMP500-SC21 (PDF)

Descripción

Sensores de corriente Hall-Effect, núcleo dividido, diámetro de bucle de 0,83"

E-AMPxx-SC21

Mide las corrientes de CA y CC utilizando un sistema de núcleo dividido.
- Corrientes nominales disponibles: 30A, 50A, 100A, 200A y 500A.
  - Póngase en contacto con un consultor de productos de NTI para obtener otras calificaciones disponibles entre 30A y 500A.
Las aplicaciones comunes incluyen: monitoreo de unidades de velocidad variable de CA, convertidores estáticos para accionamientos de motor de CC, aplicaciones suministradas por batería, fuentes de alimentación ininterrumpida (UPS), fuentes de alimentación de modo conmutada (SMPS), sistemas electroquímicos y fuentes de alimentación para aplicaciones de soldadura.
Incluye un cable de 4 hilos de 7 pies para conectarse al E-ACDCLM o E-DCLM-6.
- Para extender la distancia entre el sensor de efecto hall y el E-ACDCLM o el E-DCLM-6, simplemente conecte cables más largos (22AWG) utilizando los empalmes incluidos.
  - ISe recomienda colocar el E-ACDCLM o el E-DCLM-6 lo más cerca posible del sensor de efecto hall. El E-ACDCLM y el E-DCLM-6 se pueden colocar a hasta 1000 pies de distancia de la unidad E-2D/5D/16D utilizando el cable CAT5/5e/6.
Diámetro del bucle: 0.83" (21mm).
Tiempo de reacción: ≤5µS @ 50A/µ S, 10%-90%.
Aislamiento galvánico: 2.5KV @ 50Hz, AC, 1min.
Voltaje de suministro: ±12V, ±15V.
Voltaje de salida: ±4V.
Consumo de energía: ≤25mA.
Viene con dos orificios de montaje con ranuras abiertas de 0,2" (5 mm) de diámetro.
Dimensiones WxDxH (in): 2.36x0.63x2.40 (60x16x61mm).
Temperatura de funcionamiento: -40 to 185°F (-40 to 85°C).
Temperatura de almacenamiento: -40 to 257°F (-40 to 125°C).
Requiere E-ACDCLM AC & DC Voltage & Current Monitor o E-DCLM-6 DC Line Monitor para conectarse a un sistema de monitoreo ambiental E-2D/5D/16D.
