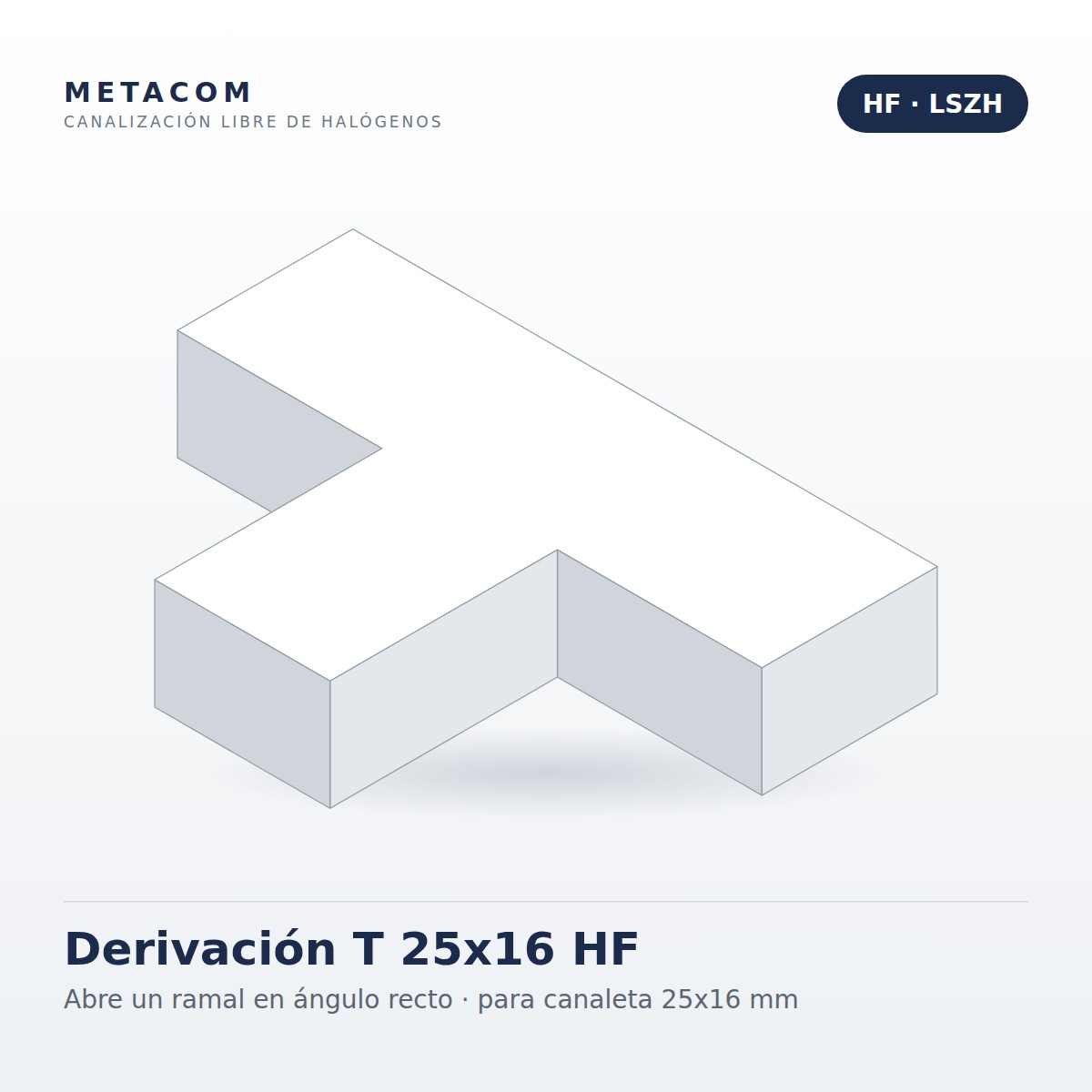

Derivación T 25x16 HF para Canaleta Libre de Halógenos
|
Descripción

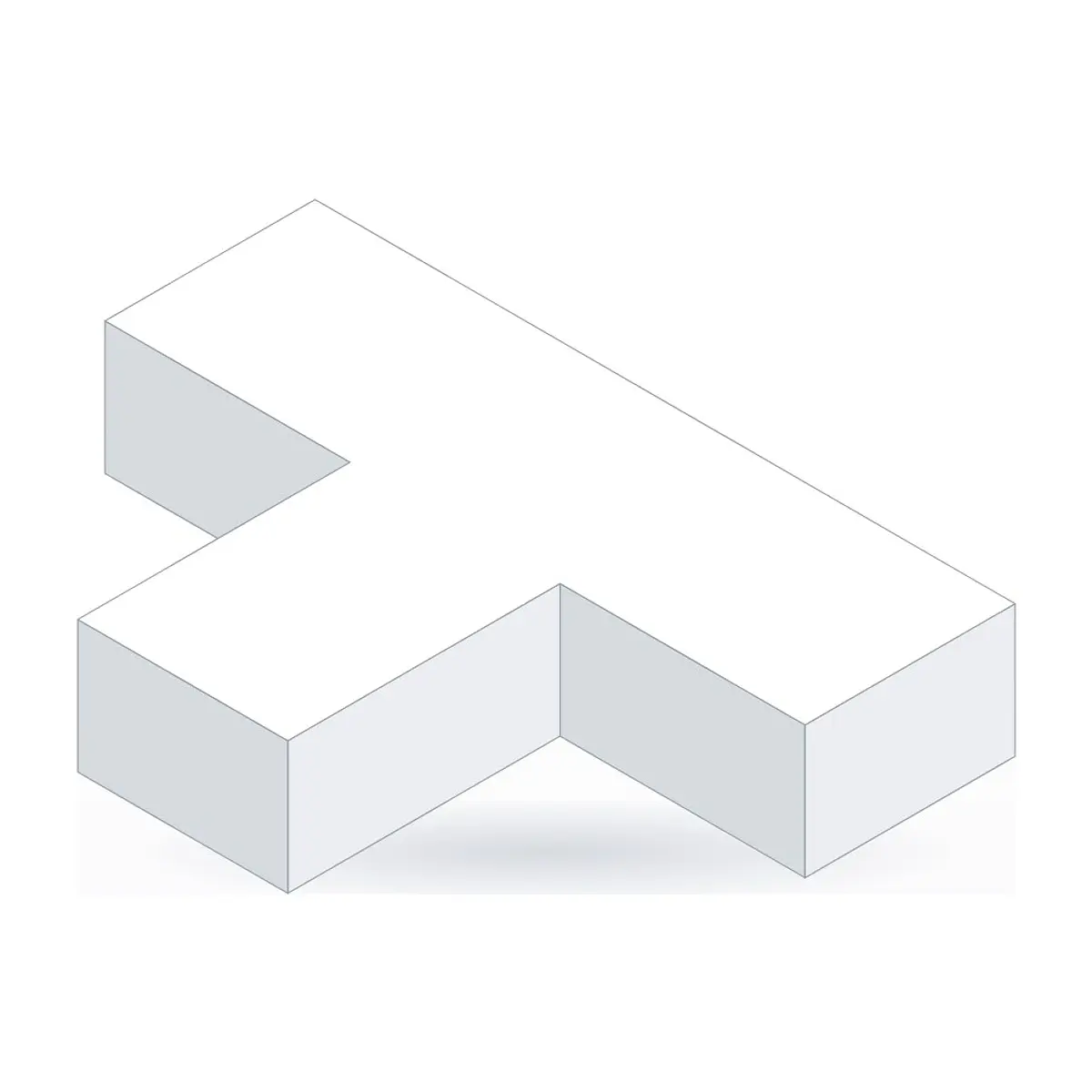

La derivación T 25x16 HF abre un ramal en ángulo recto desde un recorrido de canaleta 25x16 HF: de la canaleta que corre por el muro sale otra que baja a un punto de red, sube a una cámara o sigue hacia otro puesto. Une tres tramos en una sola pieza cerrada.
Cuándo usarla
Cuando un mismo recorrido reparte cables a dos destinos: por ejemplo, la canaleta horizontal que alimenta varios puestos y en cada uno baja un tramo vertical a la caja de red. Sin la T, el ramal queda resuelto con un corte a mano que deja cantos filosos y una junta abierta.
Ojo con la capacidad
La 25x16 admite unos 3 cables UTP Cat 6 con la regla del 40 % de ocupación. En la T se juntan los cables de los tres tramos, así que el tramo que llega debe tener capacidad para todos los que siguen. Si el recorrido principal lleva más de tres cables, haga el troncal en 40x25 HF y deje la 25x16 solo para las bajadas.
| Pieza 25x16 HF | Dónde va |
| Ángulo plano | Giro de 90° sin salir de la misma superficie (muro o cielo) |
| Ángulo interior | Rincón cóncavo: donde se juntan dos muros, o muro y cielo |
| Ángulo exterior | Arista convexa: canto de pilar o esquina que sobresale |
| Derivación T (esta ficha) | Ramal: de un recorrido sale otro en ángulo recto |
| Tapa final | Extremo abierto de la canaleta, donde termina el recorrido |
Por qué HF
HF significa halogen free: al arder, el material no libera gases halogenados corrosivos ni humo denso, que es lo que corroe equipos lejos del foco del incendio y dificulta la evacuación. Es el mismo criterio del cable LSZH. Si el proyecto especifica canalización libre de halógenos, los accesorios también deben serlo: un accesorio de PVC común en medio de un recorrido HF rompe la especificación.
Instalación
Corte a escuadra los tres tramos, fíjelos dejando la separación que cubre el accesorio, pase los cables del ramal con holgura, cierre las tapas y calce la T.
Datos técnicos
- Pieza: derivación en T de 90°
- Medida: para canaleta 25x16 mm
- Material: libre de halógenos (HF)
- Marca: Mutlusan
- Venta: por unidad
Complete la instalación
Esta pieza es para la canaleta 25x16 HF (25 mm de ancho por 16 mm de alto, unos 3 cables UTP Cat 6 con la regla del 40 % de ocupación). Si el recorrido crece, la línea HF sigue en 40x25 HF para ramales de oficina y 100x50 HF para el troncal al rack. Para ordenar el mazo antes de cerrar la tapa use amarras plásticas sin apretar de más sobre el UTP. Vea toda la línea en canaletas.
