Ángulo Exterior 25x16 HF para Canaleta Libre de Halógenos
|
Descripción

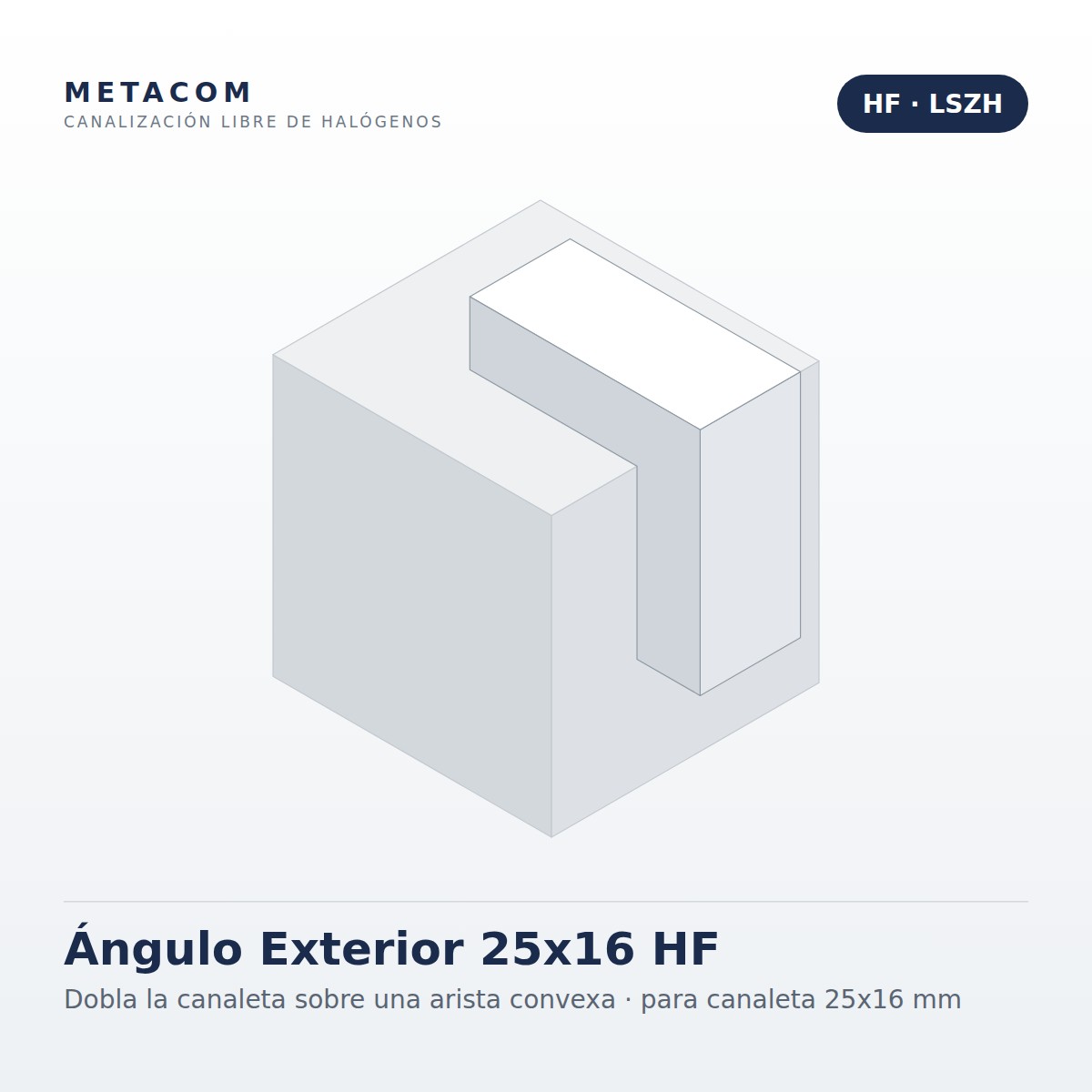

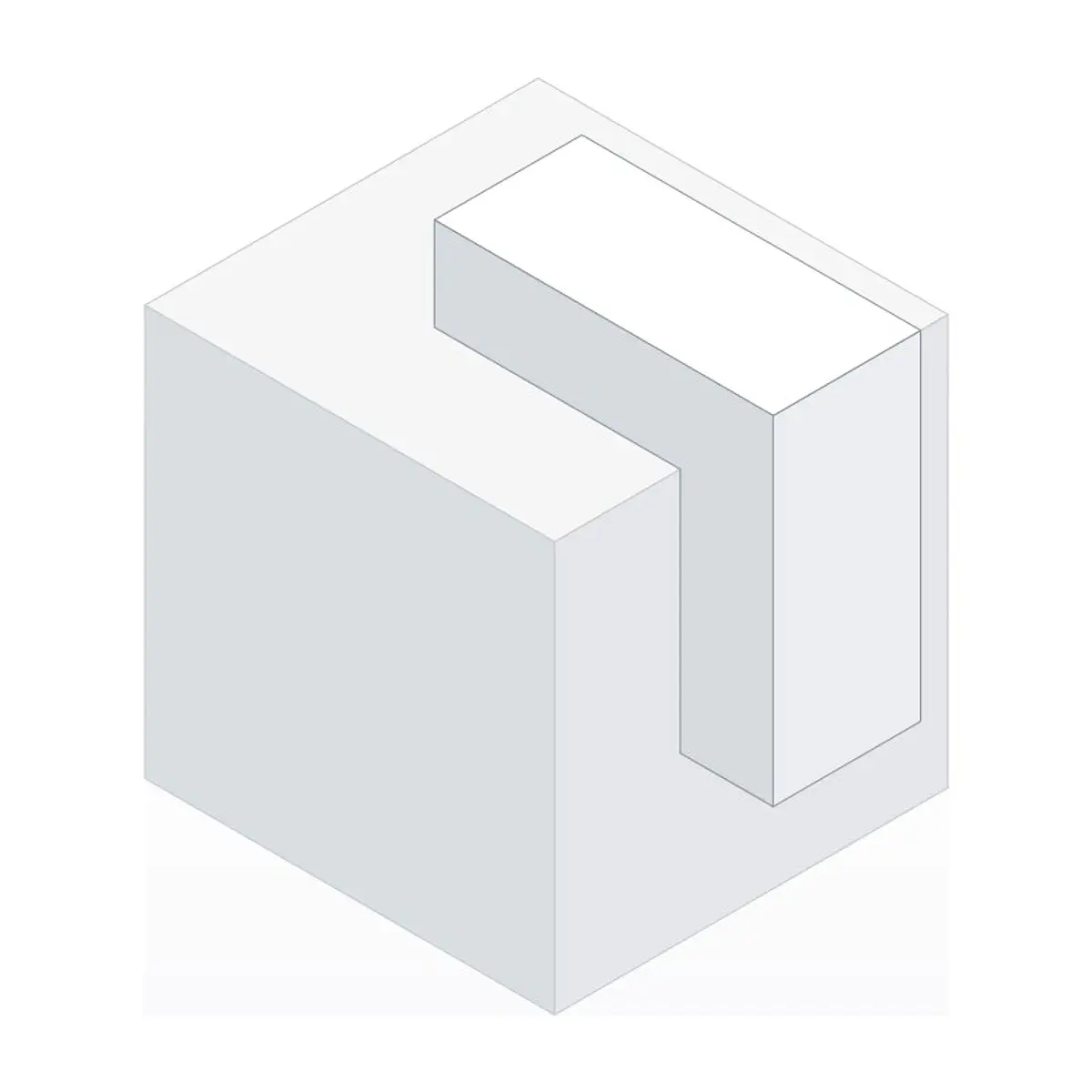

El ángulo exterior 25x16 HF dobla la canaleta 25x16 HF alrededor de una arista convexa: el canto de un pilar, la esquina de un muro que sobresale, el borde de una viga o de un tabique. Es el quiebre en que la canaleta se abre hacia fuera, al revés del rincón donde dos muros se juntan.
La regla para no equivocarse
Si al doblar la canaleta se abre hacia fuera, la pieza es exterior. Si tiende a cerrarse sobre sí misma, es interior. Si el giro ocurre sin salir de la misma superficie, es plano. En un recorrido de oficina suelen aparecer los tres casos, así que conviene llevar de los tres y no quedar a medio trabajo por la pieza que faltó.
| Pieza 25x16 HF | Dónde va |
| Ángulo plano | Giro de 90° sin salir de la misma superficie (muro o cielo) |
| Ángulo interior | Rincón cóncavo: donde se juntan dos muros, o muro y cielo |
| Ángulo exterior (esta ficha) | Arista convexa: canto de pilar o esquina que sobresale |
| Derivación T | Ramal: de un recorrido sale otro en ángulo recto |
| Tapa final | Extremo abierto de la canaleta, donde termina el recorrido |
Por qué HF
HF significa halogen free: al arder, el material no libera gases halogenados corrosivos ni humo denso, que es lo que corroe equipos lejos del foco del incendio y dificulta la evacuación. Es el mismo criterio del cable LSZH. Si el proyecto especifica canalización libre de halógenos, los accesorios también deben serlo: un ángulo de PVC común en medio de un recorrido HF rompe la especificación.
Instalación
Lleve cada tramo de canaleta hasta la arista dejando la distancia que cubre el accesorio en ambas caras, pase los cables con holgura (en la esquina exterior el cable recorre el lado más largo y no debe quedar tenso), cierre las tapas y calce el ángulo. Es una esquina expuesta a golpes en pasillos: la pieza protege el cable justo donde la canaleta cortada a mano quedaría más débil.
Datos técnicos
- Pieza: ángulo exterior de 90°
- Medida: para canaleta 25x16 mm
- Material: libre de halógenos (HF)
- Marca: Mutlusan
- Venta: por unidad
Complete la instalación
Esta pieza es para la canaleta 25x16 HF (25 mm de ancho por 16 mm de alto, unos 3 cables UTP Cat 6 con la regla del 40 % de ocupación). Si el recorrido crece, la línea HF sigue en 40x25 HF para ramales de oficina y 100x50 HF para el troncal al rack. Para ordenar el mazo antes de cerrar la tapa use amarras plásticas sin apretar de más sobre el UTP. Vea toda la línea en canaletas.
