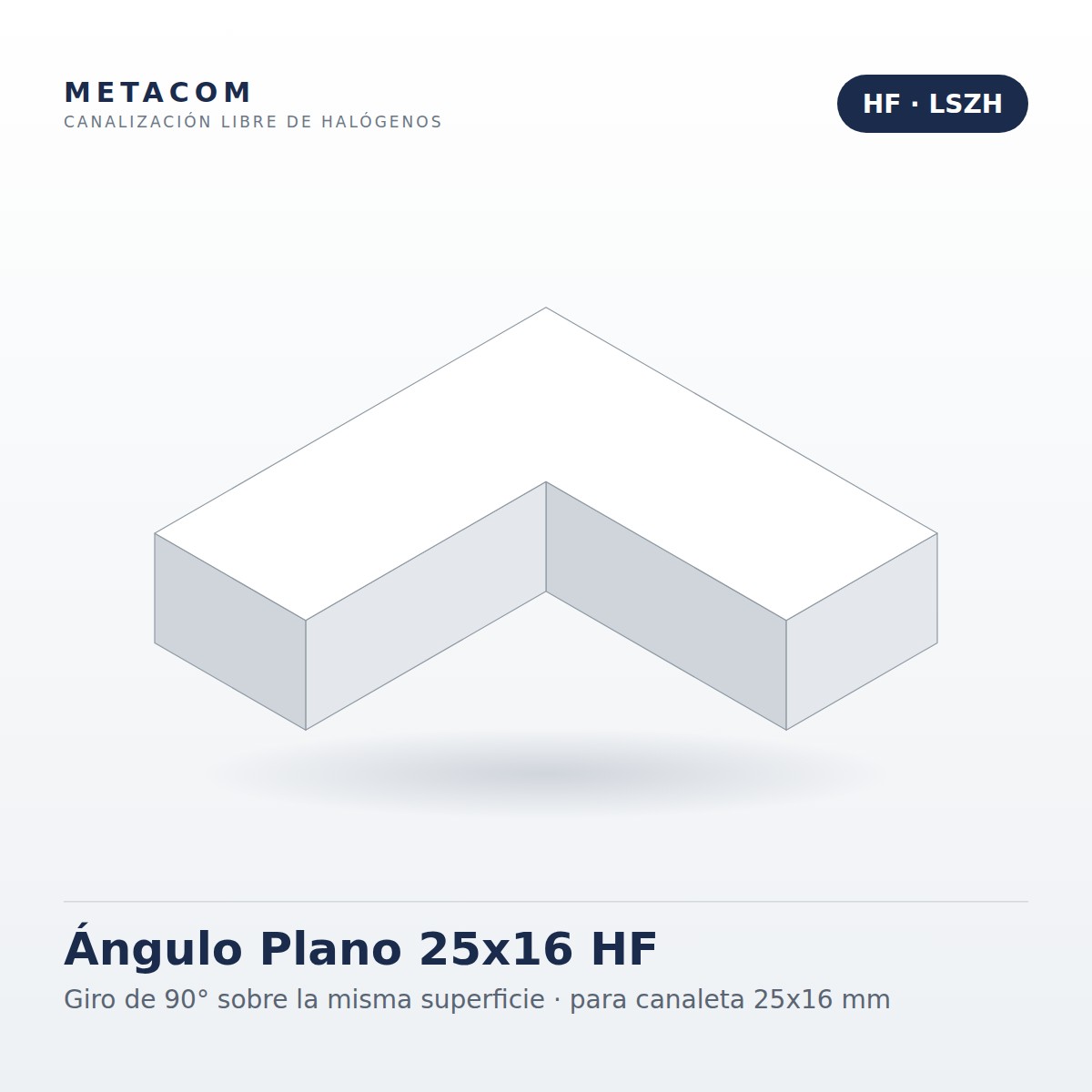

Ángulo Plano 25x16 HF para Canaleta Libre de Halógenos

El ángulo plano 25x16 HF resuelve el giro de 90° de la canaleta 25x16 HF cuando el recorrido dobla sin salir de la misma superficie: la canaleta viene horizontal por el muro y sube hacia un punto de red, o avanza por el cielo y cambia de dirección. Es la pieza que más se usa en una bajada a puesto de trabajo, cámara o access point.

Por qué no cortar a inglete

Cortar dos tramos a 45° deja una junta que se abre con el tiempo, cantos filosos que pelan la chaqueta del cable y una esquina donde el cable queda doblado en ángulo vivo. El ángulo plano cubre el quiebre con una pieza cerrada, respeta el radio de curvatura del par trenzado y da una terminación limpia a la vista.

Cuál pieza necesita

Regla simple: si el giro ocurre sobre la misma cara, es plano; si la canaleta pasa de un muro a otro por un rincón, es interior; si rodea una esquina que sobresale, es exterior.

Por qué HF

HF significa halogen free: al arder, el material no libera gases halogenados corrosivos ni humo denso, que es lo que corroe equipos lejos del foco del incendio y dificulta la evacuación. Es el mismo criterio del cable LSZH. Si el proyecto especifica canalización libre de halógenos, los accesorios también deben serlo: un ángulo de PVC común en medio de un recorrido HF rompe la especificación.

Instalación

Corte los dos tramos de canaleta a escuadra, fíjelos dejando la separación que cubre el accesorio, pase los cables, cierre las tapas y calce el ángulo sobre la unión. Conviene presentar la pieza antes de fijar el segundo tramo para marcar bien la distancia.

Datos técnicos

• Pieza: ángulo plano de 90°
• Medida: para canaleta 25x16 mm
• Material: libre de halógenos (HF)
• Marca: Mutlusan
• Venta: por unidad

Complete la instalación

Esta pieza es para la canaleta 25x16 HF (25 mm de ancho por 16 mm de alto, unos 3 cables UTP Cat 6 con la regla del 40 % de ocupación). Si el recorrido crece, la línea HF sigue en 40x25 HF para ramales de oficina y 100x50 HF para el troncal al rack. Para ordenar el mazo antes de cerrar la tapa use amarras plásticas sin apretar de más sobre el UTP. Vea toda la línea en canaletas.
