Ángulo interior 25x16 HF para canaleta libre de halógenos

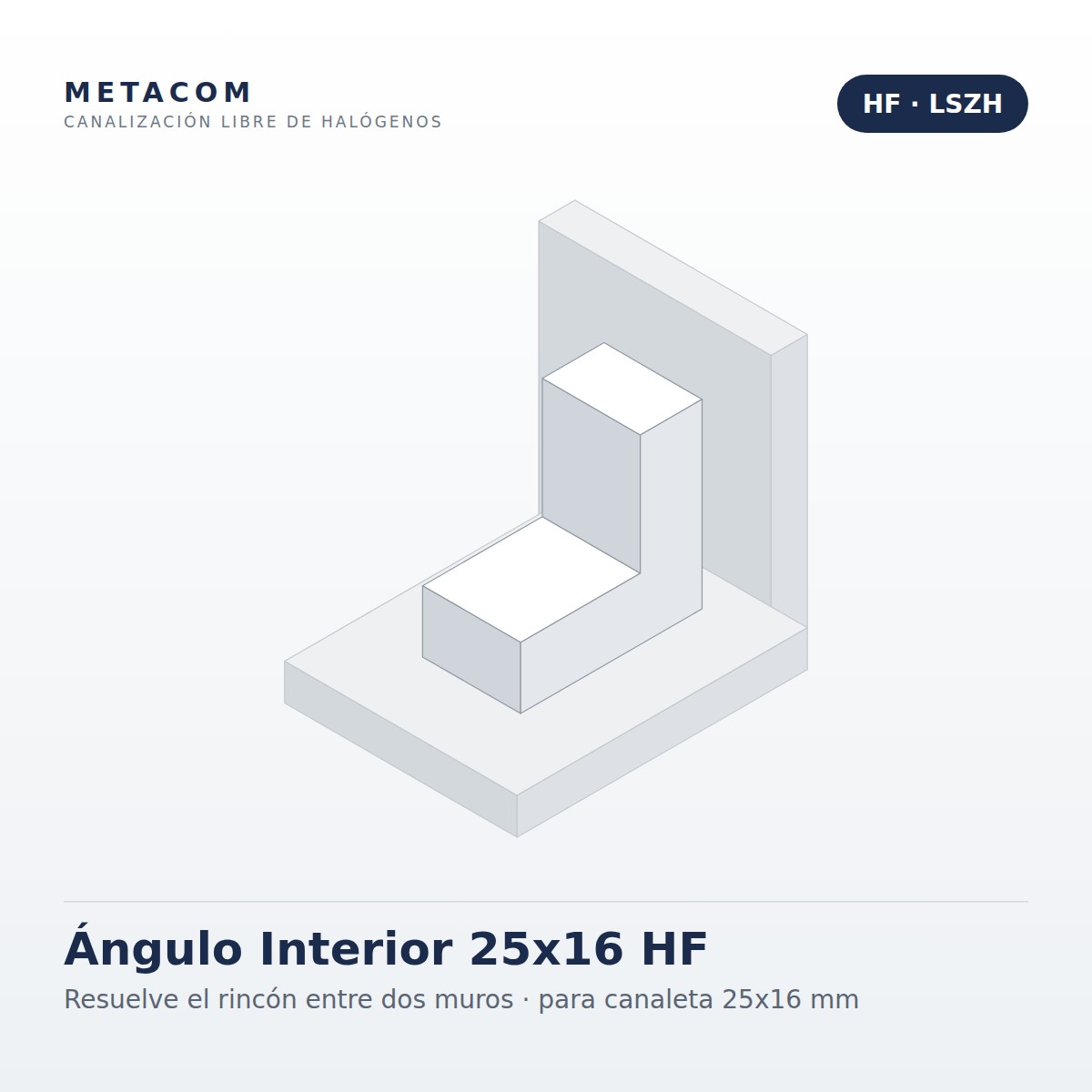

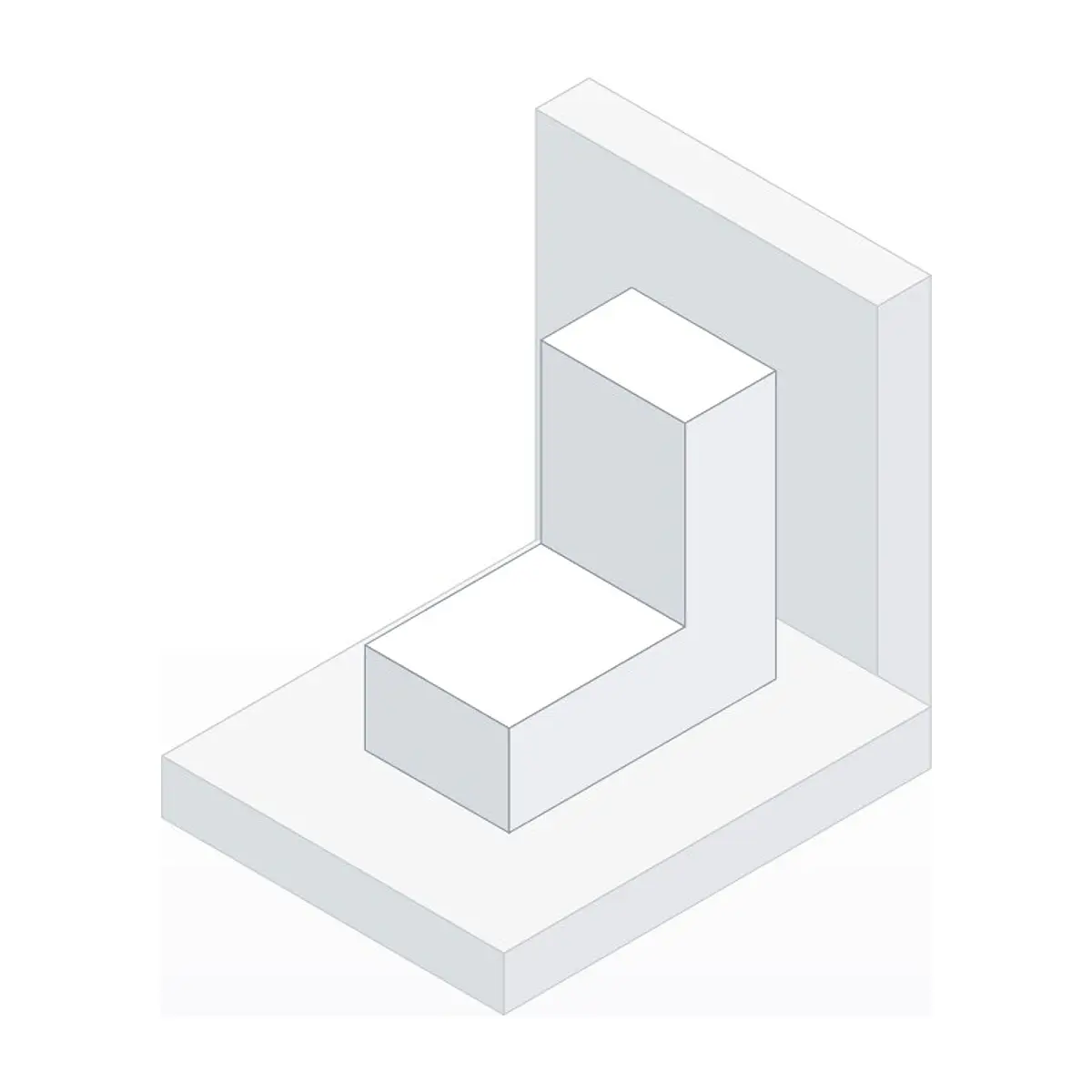

El ángulo interior 25x16 HF lleva la canaleta 25x16 HF por un rincón cóncavo: donde se encuentran dos muros, o donde el muro se junta con el cielo o con el piso. Es el quiebre en que la canaleta tiende a cerrarse sobre sí misma.

La regla para no equivocarse

Si el recorrido pasa de una cara a otra por un rincón, la pieza es interior. Si rodea un canto que sobresale, es exterior. Si el giro ocurre sobre la misma cara, es plano. La bajada típica desde el cielo a un punto de red usa un interior arriba (cielo a muro) y, si luego dobla por el muro, un plano.

Por qué HF

HF significa halogen free: al arder, el material no libera gases halogenados corrosivos ni humo denso, que es lo que corroe equipos lejos del foco del incendio y dificulta la evacuación. Es el mismo criterio del cable LSZH. Si el proyecto especifica canalización libre de halógenos, los accesorios también deben serlo: un ángulo de PVC común en medio de un recorrido HF rompe la especificación.

Instalación

Lleve cada tramo hasta el rincón dejando la separación que cubre el accesorio, pase los cables, cierre las tapas y calce el ángulo. En el rincón el cable recorre el lado corto: deje el mazo suelto dentro de la canaleta para que no quede pisado por el accesorio, sobre todo si más adelante va a sumar un cable.

Datos técnicos

• Pieza: ángulo interior de 90°
• Medida: para canaleta 25x16 mm
• Material: libre de halógenos (HF)
• Marca: Mutlusan
• Venta: por unidad

Complete la instalación

Esta pieza es para la canaleta 25x16 HF (25 mm de ancho por 16 mm de alto, unos 3 cables UTP Cat 6 con la regla del 40 % de ocupación). Si el recorrido crece, la línea HF sigue en 40x25 HF para ramales de oficina y 100x50 HF para el troncal al rack. Para ordenar el mazo antes de cerrar la tapa use amarras plásticas sin apretar de más sobre el UTP. Vea toda la línea en canaletas.
