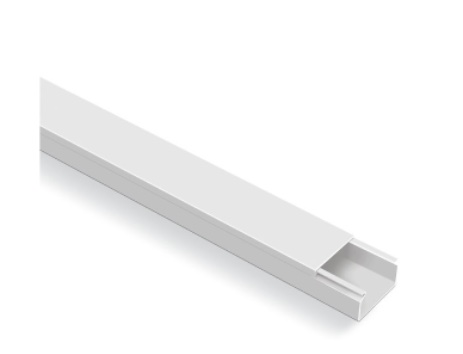

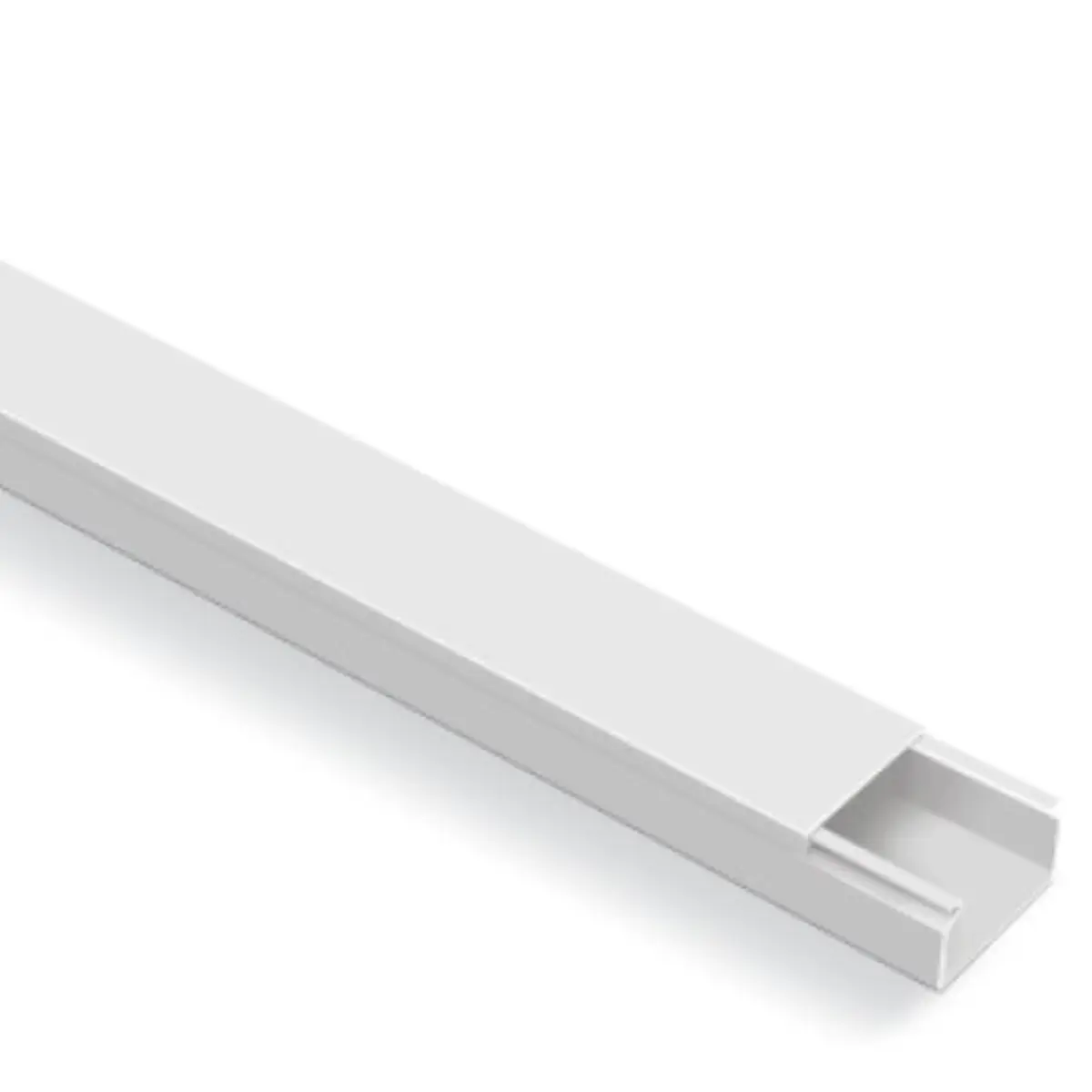

Canaleta 40x25 HF libre de halógenos (tira de 2 m)

La canaleta 40x25 HF es la medida de ramal de la línea libre de halógenos: 40 mm de ancho por 25 mm de alto, tira de 2 metros, con tapa a presión. Los 25 mm de alto son lo que la diferencia de una 40x16: misma huella sobre el muro, pero bastante más capacidad, porque en una canaleta la altura pesa tanto como el ancho.

Cuántos cables entran

Con la regla del 40 % de ocupación —el cable tiene que poder deslizarse dentro para poder cambiarlo después— la 40x25 admite unos 11 cables UTP Cat 6, contra los 7 de una 40x16. Es la medida correcta para el ramal que alimenta cuatro o cinco puestos de trabajo:

Por qué libre de halógenos

HF es halogen free. El material no contiene halógenos, así que al arder no libera gases corrosivos ni humo denso. El PVC común libera cloruro de hidrógeno, que con la humedad forma ácido clorhídrico y corroe equipos y tableros lejos del foco del fuego; el humo denso, por su parte, es lo que impide ver la salida. Las normas de referencia son IEC 60754 (halógenos), IEC 61034 (densidad de humo) e IEC 60332 (propagación de llama), las mismas que se aplican al cable LSZH. Libre de halógenos no significa que el material no arda: esa es una propiedad distinta.

Se especifica en hospitales, colegios, hoteles, cines y centros comerciales, salas de servidores y datacenter. Y conviene mantener el criterio en todo el recorrido, no solo en el troncal.

Instalación

Resuelva los quiebres con accesorio de la línea en vez de cortar a inglete. No mezcle corriente y datos dentro del mismo canal: el cable de poder induce ruido sobre el par trenzado del cable UTP, y para llevar ambos está la 75x18 con tabique interior. Vea las medidas equivalentes de PVC en 40x16 y 100x50, y la línea completa en Canalización.

Dentro del gabinete, el orden sigue con ordenadores de cables, amarras plásticas y cinta rotuladora para identificar cada punto.
