Fibra óptica: monomodo, multimodo, códigos de color TIA-598 y cuándo preferirla al cobre
En resumen. La fibra transmite datos como pulsos de luz por un núcleo de vidrio. Monomodo (OS2) tiene núcleo de 9 micrones y cubre decenas de kilómetros; multimodo (OM1 a OM5) tiene núcleo de 50 o 62,5 micrones y se usa hasta unos cientos de metros. El color de la chaqueta dice el tipo; el color de cada fibra dentro del cable sigue el orden de 12 de TIA-598. Esta guía resume los tipos, la tabla de colores y cuándo elegir fibra o cobre.

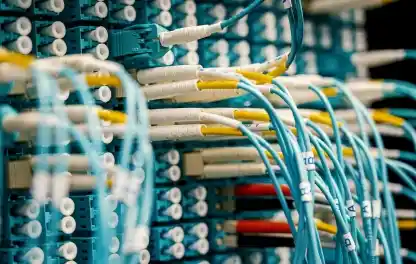

Monomodo y multimodo
| Tipo | Núcleo | Chaqueta (TIA-598) | Alcance típico a 10 Gbps | Uso |
|---|---|---|---|---|
| OS2 monomodo G.652D | 9 µm | Amarillo | 10 km o más; hasta 40 km con ópticas adecuadas | Planta externa, FTTH, enlaces entre edificios, troncales |
| OS2 monomodo G.657A2 | 9 µm | Amarillo | Igual que G.652D, con radio de curvatura reducido | Interior de edificios, cajas FTTH, drop |
| OM1 multimodo | 62,5 µm | Naranja | 33 m | Redes antiguas; solo para ampliar lo existente |
| OM2 multimodo | 50 µm | Naranja | 82 m | Redes antiguas |
| OM3 multimodo | 50 µm | Aqua | 300 m | LAN, campus, data center |
| OM4 multimodo | 50 µm | Violeta (o aqua) | 400 m; 100 m a 40 y 100 Gbps | Data center nuevo |
| OM5 multimodo | 50 µm | Verde lima | Como OM4, con multiplexación de longitudes de onda cortas | Data center de alta densidad |

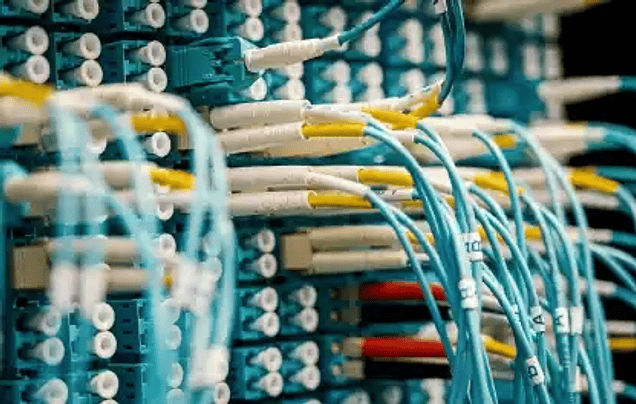

La regla práctica: dentro de un edificio o un data center, multimodo OM3 u OM4 con transmisores de 850 nm, que son más baratos. Entre edificios, en planta externa o cuando no se sabe cuánto va a crecer el enlace, monomodo. El cable monomodo cuesta menos que el multimodo; lo que cuesta más son las ópticas, y esa diferencia se ha reducido.
Código de colores por fibra
Dentro del cable, cada fibra y cada tubo llevan un color que sigue el orden de TIA-598. Con 12 fibras por tubo y tubos del mismo orden, un cable de 48 fibras se identifica sin etiquetas. El código se usa también en los pigtails de colores para fusionar en bandeja.
| N.° | Color | N.° | Color |
|---|---|---|---|
| 1 | Azul | 7 | Rojo |
| 2 | Naranja | 8 | Negro |
| 3 | Verde | 9 | Amarillo |
| 4 | Café | 10 | Violeta |
| 5 | Gris | 11 | Rosado |
| 6 | Blanco | 12 | Aqua |
En los conectores, el color del cuerpo indica el pulido: azul para UPC monomodo, verde para APC, beige para multimodo OM1 y OM2, aqua para OM3 y OM4. La guía sobre APC y UPC explica por qué no se mezclan.
Tarjetas de bolsillo de la FOA
The Fiber Optic Association (FOA) publica una tarjeta de bolsillo con los códigos de color de fibras, tubos, conectores y cables, y otra para cableado de cobre UTP. CET Metacom, centro aprobado por la FOA, las aloja en español para imprimir o guardar en el teléfono.
- Tarjeta FOA de códigos de color de fibra óptica, versión para imprimir (PDF, 182 KB)
- Tarjeta FOA de códigos de color de fibra óptica, versión para pantalla (PDF, 206 KB)
- Tarjeta FOA de códigos de color de cableado UTP, versión para imprimir (PDF, 103 KB)
- Tarjeta FOA de códigos de color de cableado UTP, versión para pantalla (PDF, 64 KB)
Fibra o cobre: la comparación honesta
| Característica | Fibra óptica | Cobre de par trenzado |
|---|---|---|
| Velocidad | 10, 40, 100 Gbps y más por par de fibras | Hasta 10 Gbps con Cat 6A; 25 y 40 Gbps con Cat 8 a 30 m |
| Distancia | Hasta 40 km sin repetidor en monomodo | 100 m por enlace |
| Interferencia electromagnética | Inmune | Sensible; se mitiga con blindaje |
| Alimentación del equipo remoto | No lleva energía | PoE hasta 90 W |
| Costo de instalación | Mayor: fusionadora, OTDR y técnico capacitado | Menor: crimpadora, certificador |
| Resistencia mecánica | Menor; el radio de curvatura importa | Mayor |
| Seguridad | Difícil de interceptar | Más expuesto |
La decisión es por distancia y por lo que hay en el otro extremo. Un access point o una cámara a 60 m del rack van en cobre, porque reciben PoE. Un switch en otro edificio, un enlace a más de 100 m o una ruta junto a cables de potencia van en fibra.
Ventajas y límites
A favor de la fibra: ancho de banda, distancia, inmunidad a interferencias, atenuación baja y seguridad. En contra: el costo inicial de instrumentos, la fragilidad frente a curvas y tracción, y la necesidad de personal formado en fusión y medición. Lo segundo se resuelve con un curso; lo primero, con la guía arrendar o comprar un OTDR.
Curso relacionado
CET Metacom dicta el curso de comunicación en fibra óptica, de operador de fusionadora y de operador de OTDR, con certificación FOA. Fechas en cetmetacom.cl.
Productos de esta nota
- Cable monomodo exterior 12 fibras DDEX, UV, antirroedores, LSZH (venta por metro)
- Cable interior/exterior multimodo OM3 6 fibras DDUX (venta por metro)
- Kit 12 pigtails de colores LC/UPC monomodo G652D 1 m
- Kit 12 pigtails de colores LC/UPC OM3 1 m
- Jumper dúplex LC-LC/UPC OM3 2 m LSZH
- Fusionadora U-Kbling UK99
