Cómo elegir cable de fibra óptica ADSS: vano, chaqueta, fibras y herrajes
En resumen. Para elegir un cable ADSS hay que partir por el vano máximo del tendido, porque define la tensión y la flecha que el cable debe soportar. Después se elige la chaqueta según la línea eléctrica con que comparte postación (PE para baja exposición, anti-tracking para potenciales eléctricos mayores), el número y tipo de fibras con reserva para crecer, y los herrajes según el diámetro exterior del cable. En Metacom el cable ADSS AS200 de 12, 24 y 48 fibras monomodo G.652D, con sus herrajes, se cotiza con respuesta en máximo 1 día hábil.
Qué es un cable ADSS
ADSS significa All-Dielectric Self-Supporting: un cable aéreo totalmente dieléctrico que se sostiene solo, sin mensajero de acero ni armadura metálica. Al no tener metal, no capta corrientes inducidas y puede instalarse en postación compartida con líneas energizadas. Por eso es el cable habitual para troncales aéreas, redes de distribución FTTH y enlaces de operador en postes de la eléctrica.
1. El vano: el dato que define el cable
El vano es la distancia entre dos postes. La designación del cable lo indica: un ADSS AS200 está diseñado para vanos de hasta 200 metros. Antes de cotizar, mida el vano máximo y el vano promedio del recorrido.
Usar un cable en vanos mayores a su nominal no lo corta de inmediato: lo hace trabajar con más tensión, aumenta la flecha y la fatiga aparece con los años en los puntos de retención. Si el recorrido tiene cruces de calle o quebradas más largas que el resto, ese tramo es el que manda.
2. Viento, temperatura y flecha

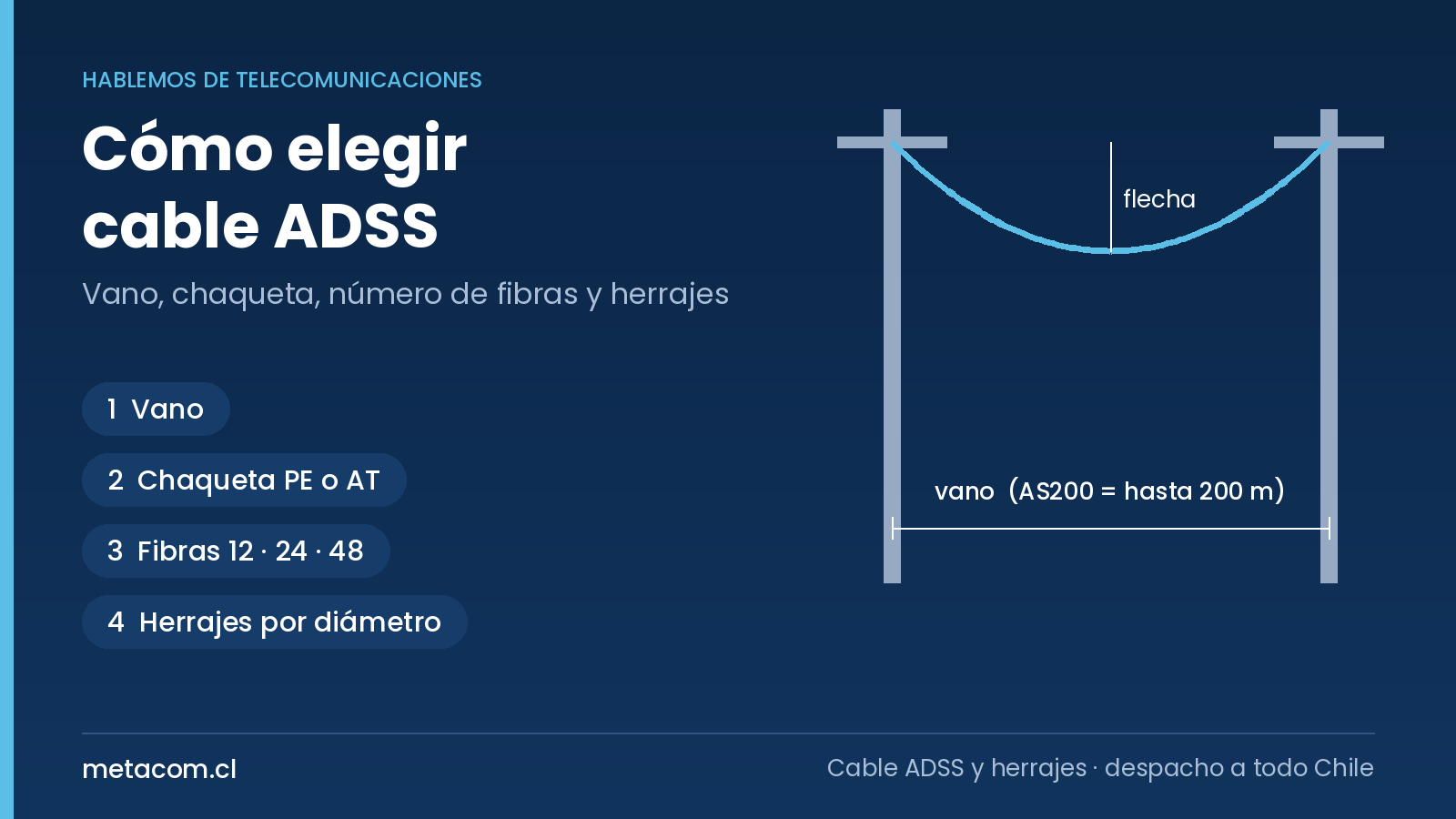

La flecha es cuánto cuelga el cable al centro del vano. Depende del vano, del peso del cable, de la tensión de instalación y de las condiciones del lugar: viento de diseño, temperatura y, donde corresponda, hielo. Una zona costera expuesta o una ruta de montaña carga mucho más al cable que una calle protegida en la ciudad.
Los fabricantes calculan la flecha con la curva de esfuerzo y deformación de cada cable y con las condiciones de carga de la norma local o de la IEC 60826. Entregue esos datos al cotizar: vano, zona y altura de instalación.
3. Chaqueta PE o anti-tracking (AT)
Cuando el ADSS va cerca de conductores energizados, el campo eléctrico puede generar corrientes superficiales que erosionan la chaqueta (el efecto tracking).
| Chaqueta | Potencial espacial de referencia | Uso típico |
|---|---|---|
| PE (polietileno) | Hasta unos 12 kV | Rutas solo de telecomunicaciones y redes de distribución |
| AT (anti-tracking) | Hasta unos 25 kV | Líneas de mayor tensión y zonas costeras o contaminadas |
El potencial espacial depende de la tensión de la línea y de la posición del cable en el poste. Si va a compartir postación con media o alta tensión, confirme con la empresa eléctrica la ubicación asignada y pida la chaqueta que corresponde.
4. Número y tipo de fibras
El catálogo de Metacom tiene ADSS AS200 de 12, 24 y 48 fibras, todas monomodo G.652D con código de colores TIA-598. Elija la capacidad pensando en el crecimiento: tender un segundo cable cuesta mucho más que comprar fibras de reserva en el primero.
5. Herrajes según el diámetro del cable
Los herrajes se eligen por el diámetro exterior del cable, que aparece en su ficha técnica, y por la función de cada poste:
- Retención, en remates, ángulos fuertes y cambios de dirección: kit de retención 9 a 10 mm o 10 a 11 mm.
- Suspensión, en postes de paso en línea recta: kit de suspensión 10 mm o 12,5 mm.
- Amortiguadores contra la vibración por viento, también por rango de diámetro: 8,30 a 11,72 mm o 14,32 a 19,57 mm.
- Crucetas de paso, de remate y de reserva para guardar las cocas de cable, como la cruceta de paso galvanizada.
Todos los herrajes están en la sección herraje para fibra óptica.
Qué datos tener listos para cotizar
- Metros totales del tendido, más la reserva en cocas.
- Vano máximo y vano promedio.
- Tensión de la línea con que comparte postación, si la hay.
- Número de fibras requerido y reserva para crecimiento.
- Cantidad de postes de retención y de suspensión, para calcular los herrajes.
Dónde comprar cable ADSS en Chile
En Metacom el cable ADSS y sus herrajes se venden por cotización, con respuesta en máximo 1 día hábil y despacho a todo Chile. También tenemos las fusionadoras y los OTDR para empalmar y certificar el tendido, y en CET Metacom la capacitación en fibra óptica para la cuadrilla. Vea todo el cable de fibra óptica.
Preguntas frecuentes
¿Qué significa AS200? Que el cable está diseñado para vanos de hasta 200 metros entre postes.
¿El ADSS necesita mensajero de acero? No. Es autosoportado y totalmente dieléctrico, sin elementos metálicos.
¿Se puede instalar en postes de la eléctrica? Sí, es el cable pensado para postación compartida, pero la ubicación en el poste y la chaqueta se coordinan con la empresa eléctrica.
¿Qué diferencia hay entre herraje de retención y de suspensión? La retención fija el cable en remates y ángulos y toma toda su tensión; la suspensión lo sostiene en postes de paso y deja que la tensión siga a lo largo del vano.
Fuentes: fichas técnicas del catálogo de Metacom; guía de compra de cable ADSS de Hengtong y ficha de cable ADSS de Prysmian (umbrales de chaqueta PE y anti-tracking). Datos revisados en octubre de 2026.
