Cableado estructurado

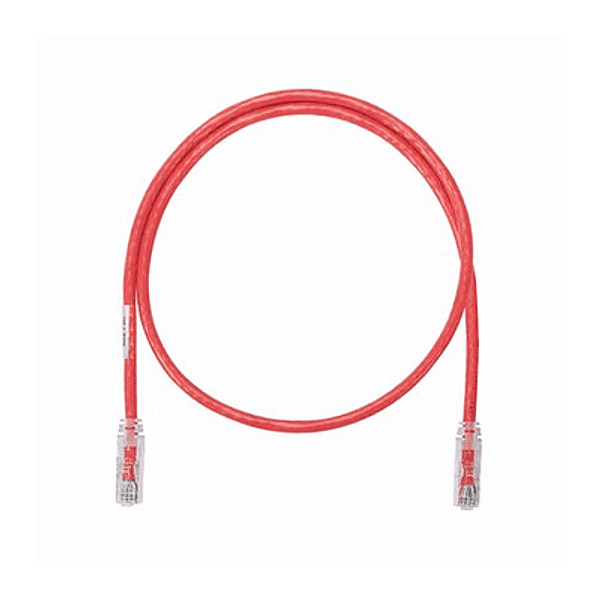

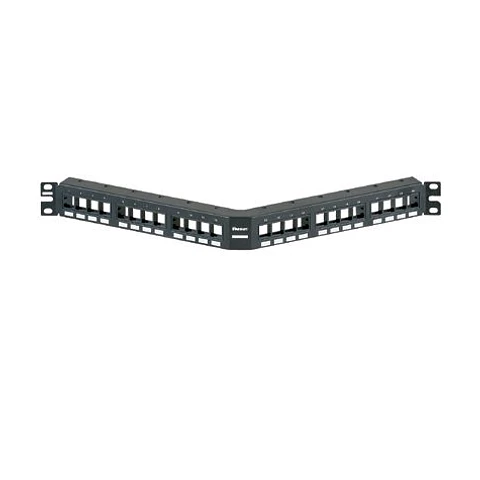

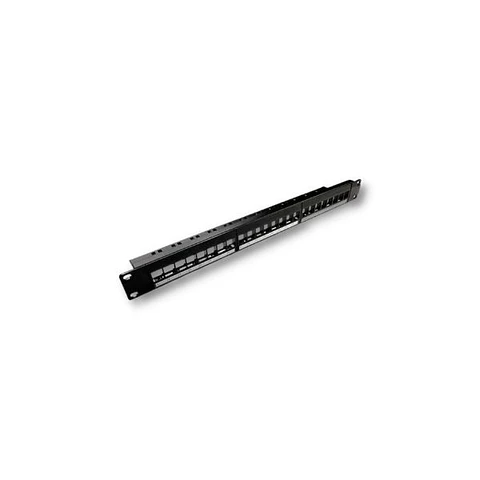

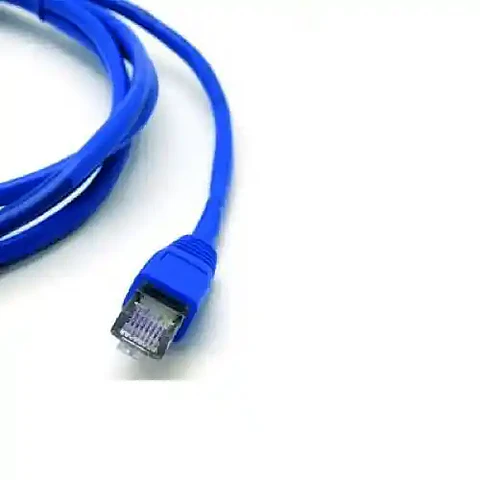

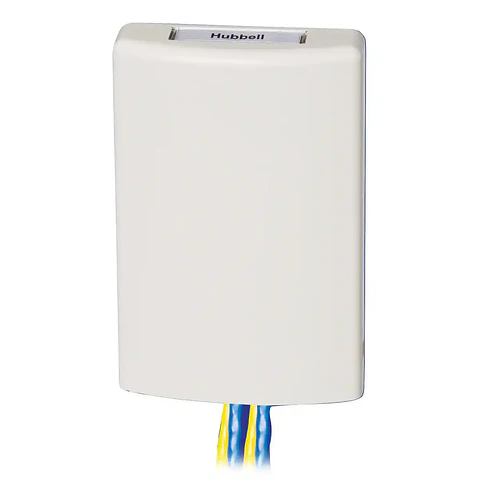

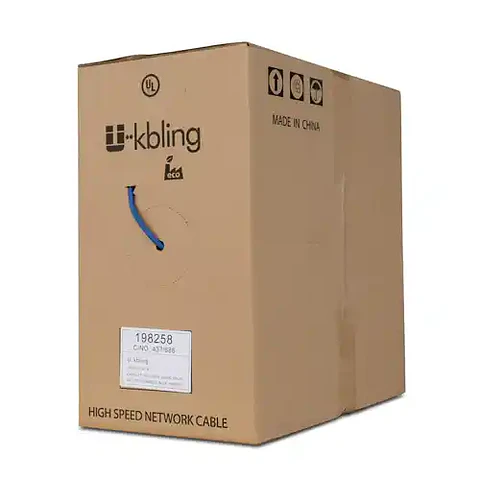

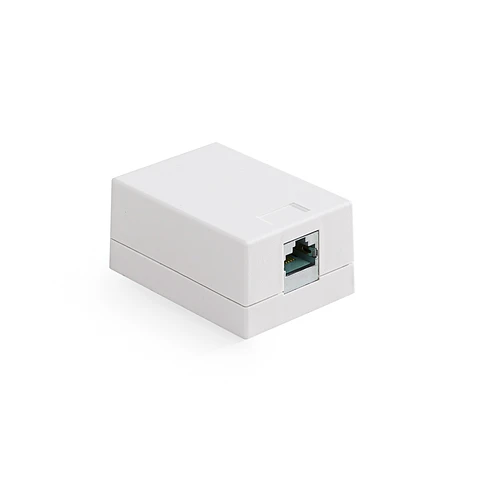

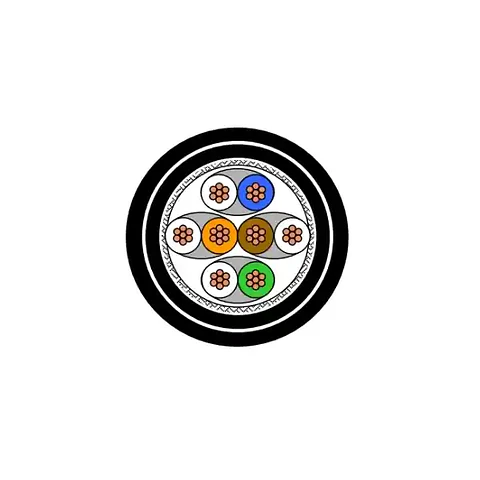

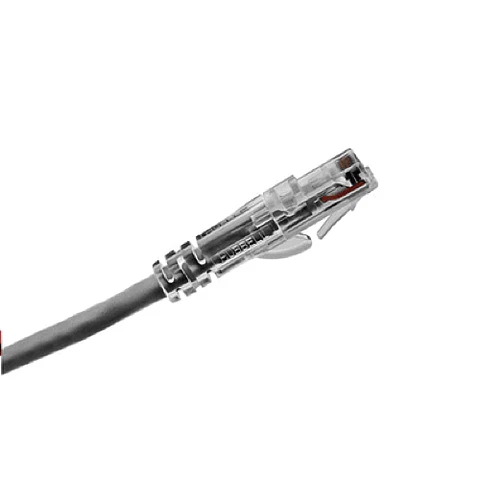

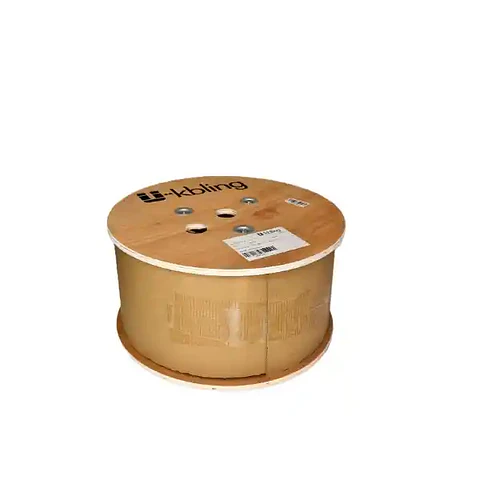

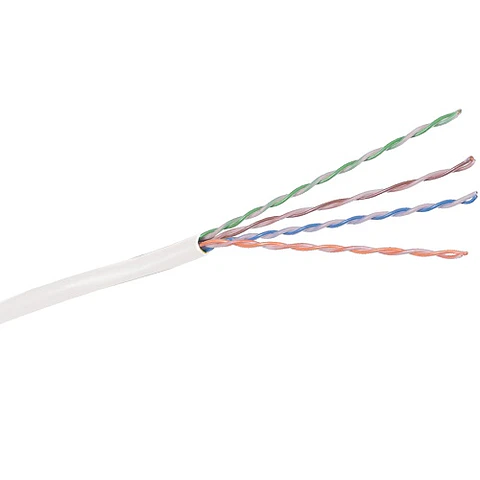

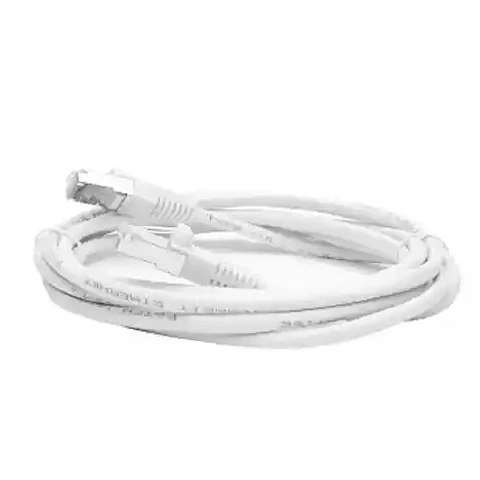

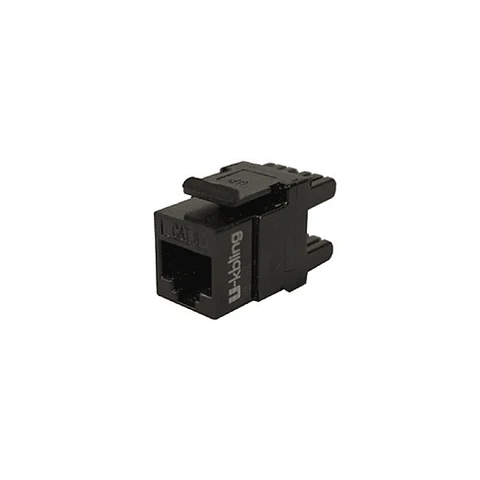

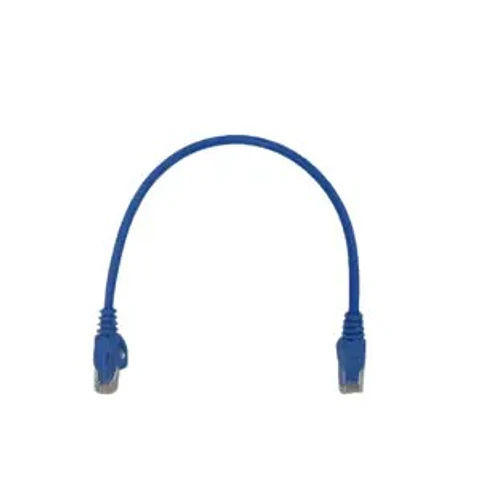

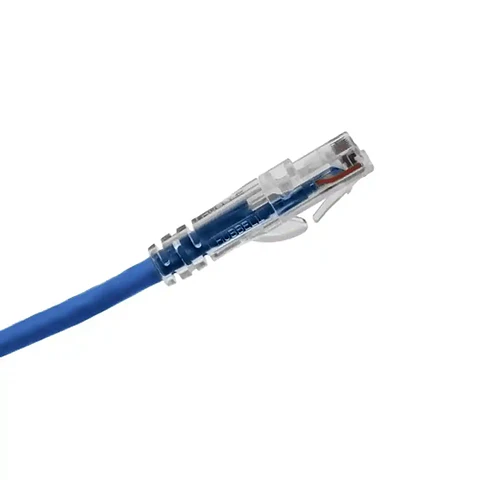

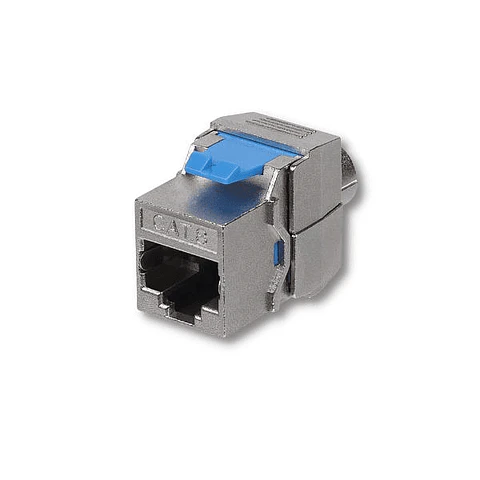

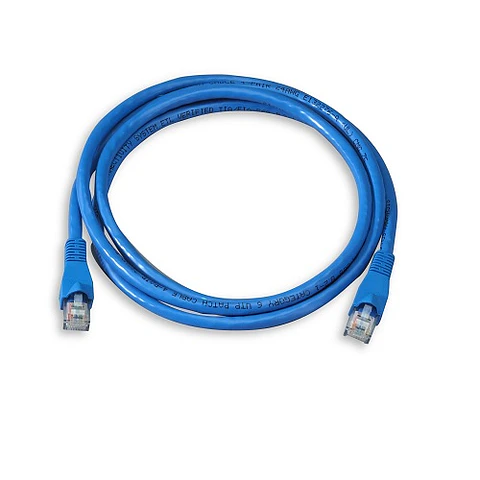

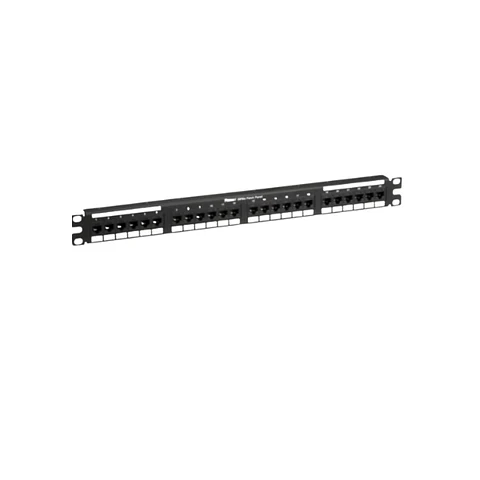

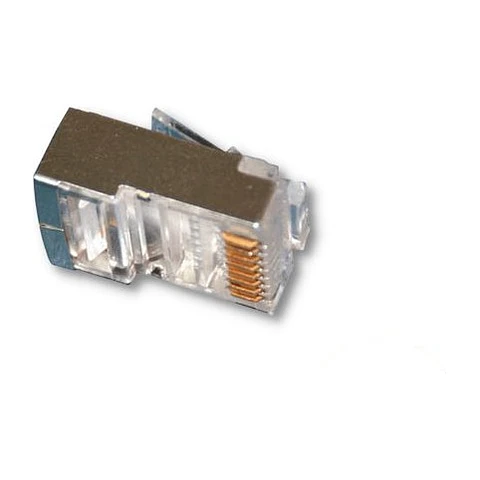

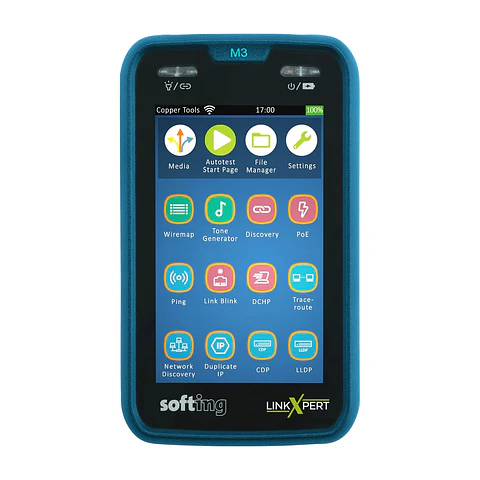

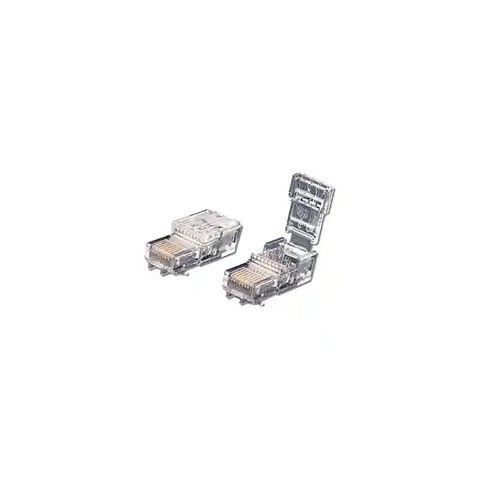

El cableado estructurado es la red de cobre fija de un edificio: el cable que va dentro de muros y canaletas, los puntos de red en la pared y los paneles donde todo se conecta en el rack. Se diseña según las normas TIA-568 e ISO/IEC 11801, que fijan las categorías, los largos máximos y cómo se mide el resultado. Bien hecho, dura más de 15 años y soporta varios recambios de switches y computadores. Las cuatro piezas de un punto de red 1. Cable de red UTP o FTP — el tramo fijo, desde el rack hasta el puesto de trabajo. 2. Patch panel — donde termina cada cable en el rack, con un puerto numerado por punto. 3. Módulo keystone RJ45 y faceplate — el punto de red en la pared. 4. Patch cord y user cord — los cables cortos que unen el panel con el switch y la pared con el equipo. La regla de los 100 metros El enlace fijo, del patch panel a la roseta, puede medir como máximo 90 m. Se suman hasta 10 m de patch cords entre los dos extremos, y el canal completo no debe pasar de 100 m. Por sobre esa distancia se usa un switch intermedio o fibra óptica. Qué categoría elegir Cat 5e — 100 MHz — 1 Gbps. Suficiente para oficinas pequeñas y cámaras. Cat 6 — 250 MHz — 1 Gbps, y 10 Gbps solo hasta unos 55 m. El estándar actual en oficinas. Cat 6A — 500 MHz — 10 Gbps en los 100 m. Recomendado para Wi-Fi 6 y 7, PoE de alta potencia y obras nuevas. Cat 8 — 2.000 MHz — 25 y 40 Gbps hasta 30 m. Solo dentro del datacenter, entre racks. Todos los componentes de un mismo canal deben ser de la misma categoría: un solo patch cord Cat 5e baja una instalación Cat 6 a Cat 5e. UTP, FTP o LSZH El UTP sin blindaje cubre la mayoría de las oficinas. El FTP y el S/FTP se usan cerca de motores, tableros eléctricos o en Cat 6A y Cat 8. La cubierta LSZH no emite humo tóxico al arder y es la exigida en edificios con público. Instalación y certificación Para canalizar el cable revise nuestras canaletas, y para el rack los gabinetes de comunicaciones y ordenadores de cable. Una instalación profesional se entrega medida con un certificador de redes; si solo necesita revisar la continuidad, basta un tester de cable. El orden de los colores T568A y T568B está en nuestra guía del RJ45.
