Patch panel

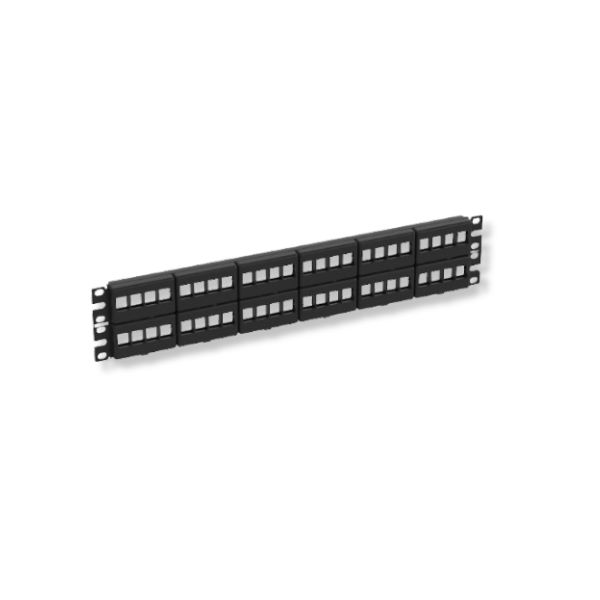

Un patch panel es el panel de 19 pulgadas donde termina, dentro del rack, cada cable que viene de los puntos de red del edificio. El cable fijo se poncha por detrás y por delante queda un puerto RJ45 numerado. Así, cambiar un puesto de un switch a otro es mover un patch cord, sin tocar el cable que va dentro del muro. 24 o 48 puertos El patch panel de 24 puertos ocupa 1U y el de 48 ocupa 2U. Para dimensionar, cuente los puntos de red, agregue un 20 % de reserva y sume 1U de ordenador de cable por cada 24 puertos. Ese total en U define el tamaño del gabinete de comunicaciones. Cargado o vacío (modular) El patch panel cargado trae los puertos integrados y se poncha directo con una punchadora 110: es la opción más económica y rápida. El vacío o modular trae solo el marco y se completa con módulos keystone RJ45, uno por puerto. Cuesta algo más, pero permite mezclar categorías, reemplazar un puerto dañado sin cambiar el panel y crecer de a poco. Recto o angulado En el angulado los puertos vienen inclinados hacia los lados, así los patch cords bajan directo a los ordenadores verticales y muchas veces se ahorra el ordenador horizontal. Conviene en racks de alta densidad. Elegir la categoría El panel debe ser de la misma categoría que el cable y los patch cords: un panel Cat 5e limita una instalación Cat 6. En Cat 6A y en ambientes con interferencia se usa panel blindado, que va conectado a la tierra del rack junto con módulos y cable FTP. Modelos disponibles: Cat 6 de 24 puertos — ver patch panel Cat 6 24P Cat 5e de 48 puertos — ver patch panel Cat 5e 48P Angulado de 24 puertos — ver patch panel angulado Vacío blindado de 24 puertos — ver patch panel blindado Para completar el rack, revise los patch cords y los paneles ciegos que tapan las U libres.
