Jumper fibra óptica DP SC-SC/UPC-APC monomodo 9/125 OS2 LSZH 5 mt

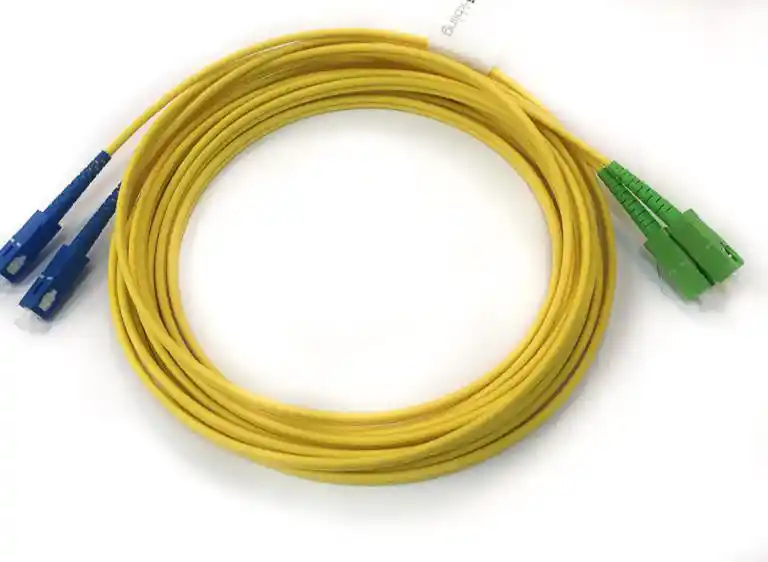

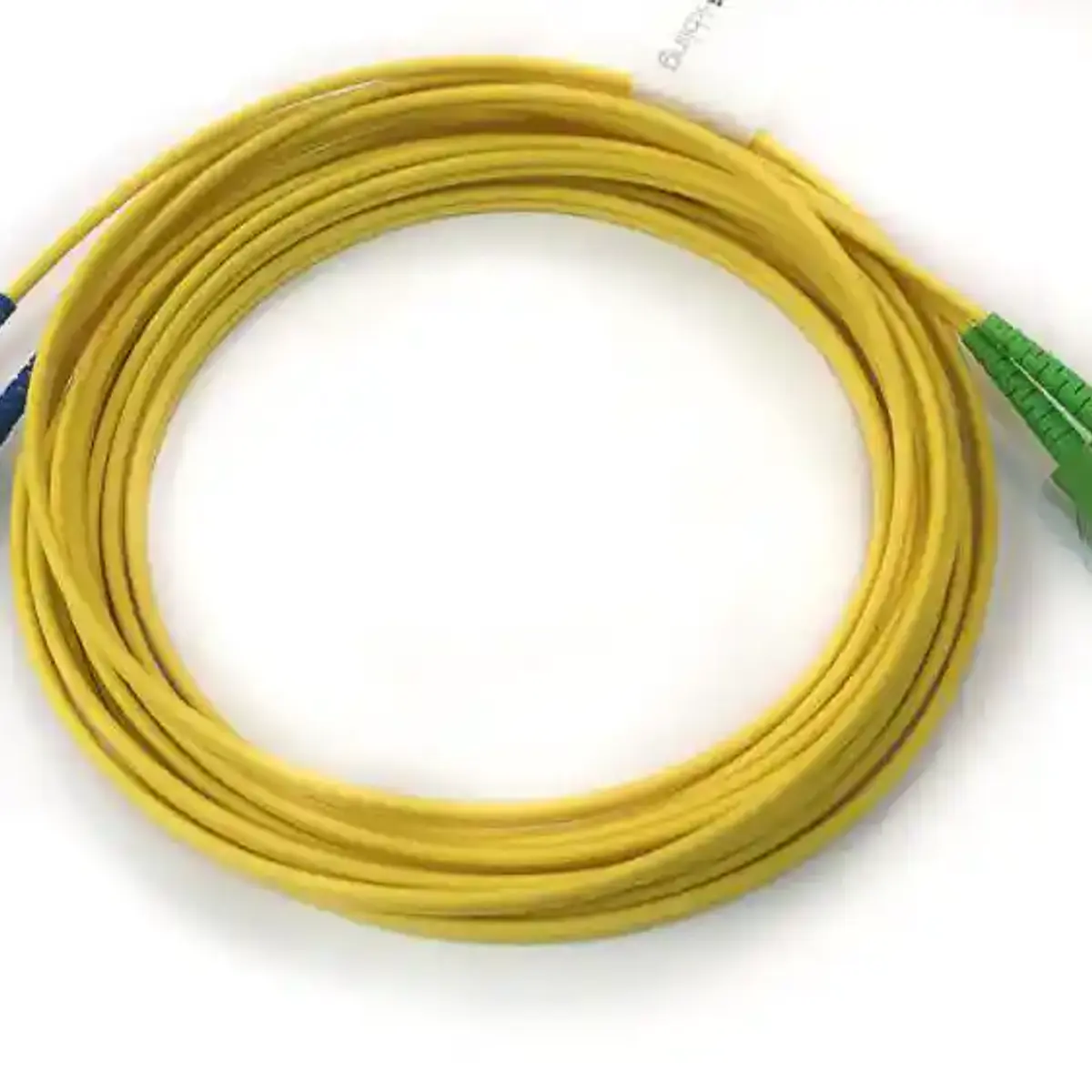

Jumper dúplex monomodo 9/125 µm de 5 metros con conector SC/UPC en un extremo y SC/APC en el otro. Es un cordón híbrido: sirve justamente para unir un equipo con puerto UPC a una red con terminación APC sin necesidad de adaptadores ni conversiones.

Para qué sirve un jumper UPC-APC

En redes GPON y FTTH la planta externa se termina en APC (verde), mientras que muchos equipos activos y medidores traen puertos UPC (azul). Conectar un pulido contra el otro genera pérdidas altas y daña las caras del ferrule. Este jumper resuelve el problema con un extremo de cada tipo, correctamente pulido de fábrica.

Especificaciones

• Fibra monomodo 9/125 µm (OS2)
• Conectores: SC/UPC – SC/APC
• Configuración dúplex
• Largo: 5 metros
• Cubierta LSZH, baja emisión de humo y libre de halógenos
• Pérdida de inserción típica ≤ 0,3 dB
• Reflectancia: ≤ -50 dB en el extremo UPC, ≤ -60 dB en el APC

Cómo identificar el pulido

• Azul = SC/UPC, pulido plano, para enlaces punto a punto y equipos LAN
• Verde = SC/APC, pulido a 8°, para GPON, FTTH, CATV y RF sobre fibra

Dónde se usa

• Conexión de OLT o ONT contra ODF con terminación distinta
• Mediciones con OTDR o power meter de puerto UPC sobre planta APC
• Migraciones de red donde conviven ambos pulidos
