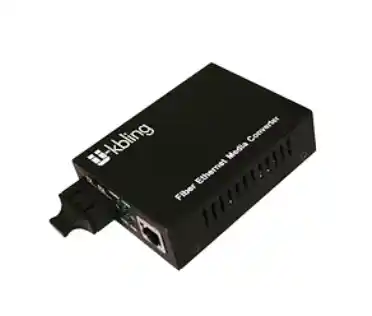

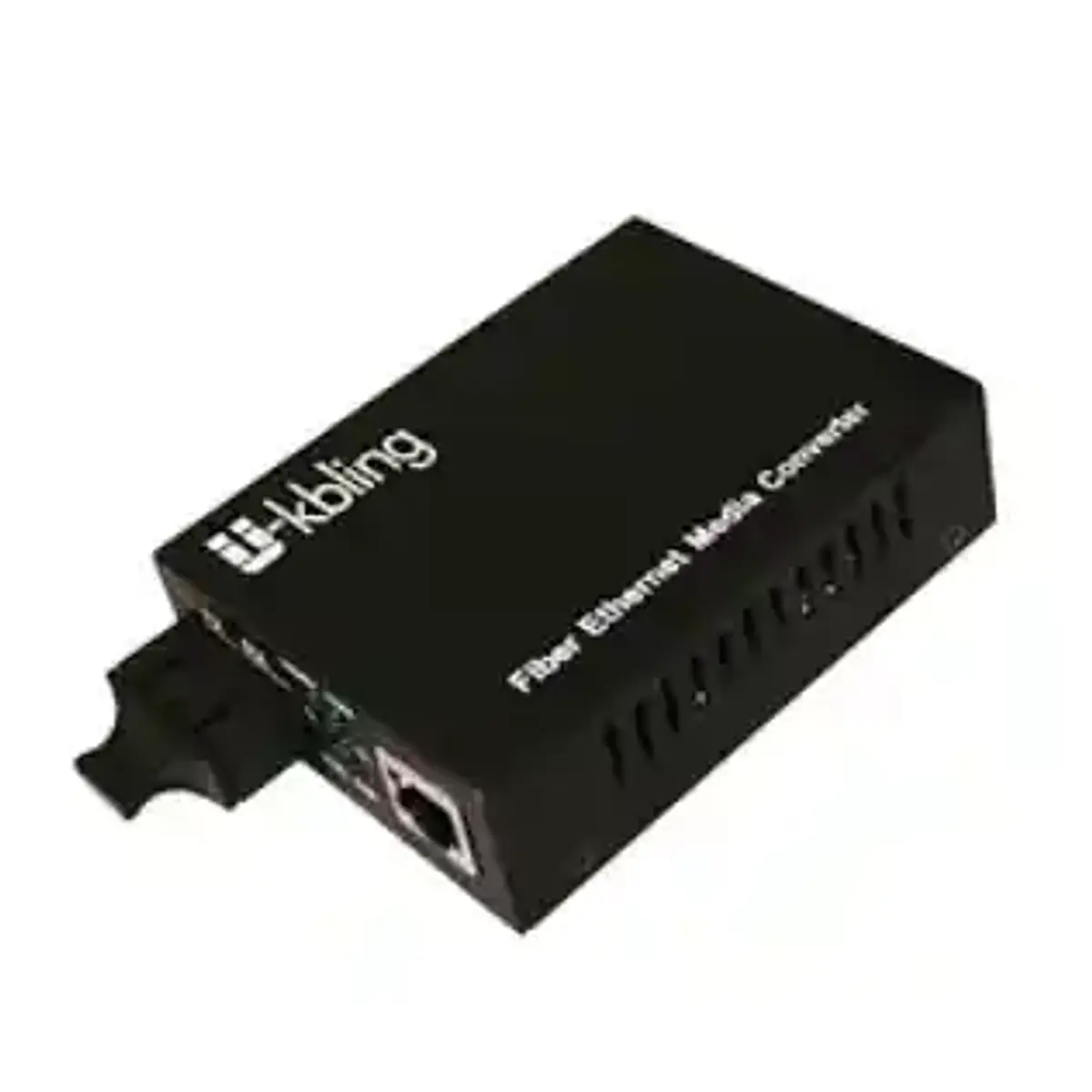

Conversor de Medio U-Kbling 10/100 Monomodo 20 km 1310 nm SC

Conversor de medio Fast Ethernet de cobre RJ45 a fibra óptica monomodo dúplex con conectores SC, para enlaces de hasta 20 km. Modelo U-Kbling UK100-25, estándar IEEE 802.3u 100BASE-TX/FX, láser de 1310 nm, MDI/MDI-X automático y fuente externa de 5 VDC.

El cálculo que decide si llega

Este conversor emite entre -3 y -8 dBm y su receptor trabaja hasta -22 dBm. En el peor caso eso deja unos 14 dB de presupuesto óptico para todo el tramo. La fibra monomodo pierde del orden de 0,35 dB por kilómetro a 1310 nm, así que 20 km consumen cerca de 7 dB; el resto queda para conectores (unos 0,5 dB por par), empalmes por fusión (alrededor de 0,1 dB cada uno) y margen de envejecimiento. Con una medición del enlace hecha con OTDR o con medidor de potencia, la cuenta se hace en un minuto.

Usos típicos

Cámaras de vigilancia en perímetros largos, portones y garitas alejadas, estaciones de bombeo, enlaces entre plantas de un mismo predio y redes de control en agrícolas y mineras: lugares donde el cobre no llega y 100 Mbps alcanzan de sobra. Se usa en pares con las fibras cruzadas.

Especificaciones

• Marca: U-Kbling, modelo UK100-25
• Velocidad: 10/100 Mbps, full y half dúplex
• Fibra: monomodo 9/125, dúplex
• Longitud de onda: 1310 nm
• Potencia de salida: -3 a -8 dBm
• Sensibilidad: mejor que -22 dBm
• Conectores: RJ45 y SC
• Alimentación: 5 VDC 1 A, fuente externa
• Operación: 0 a 60 °C
