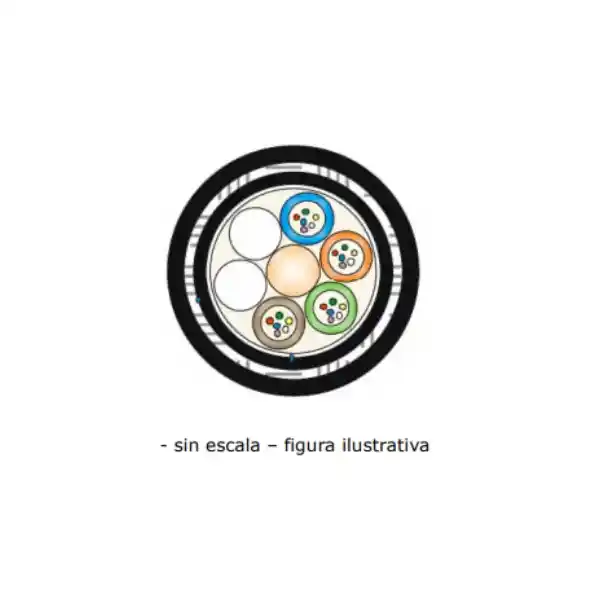

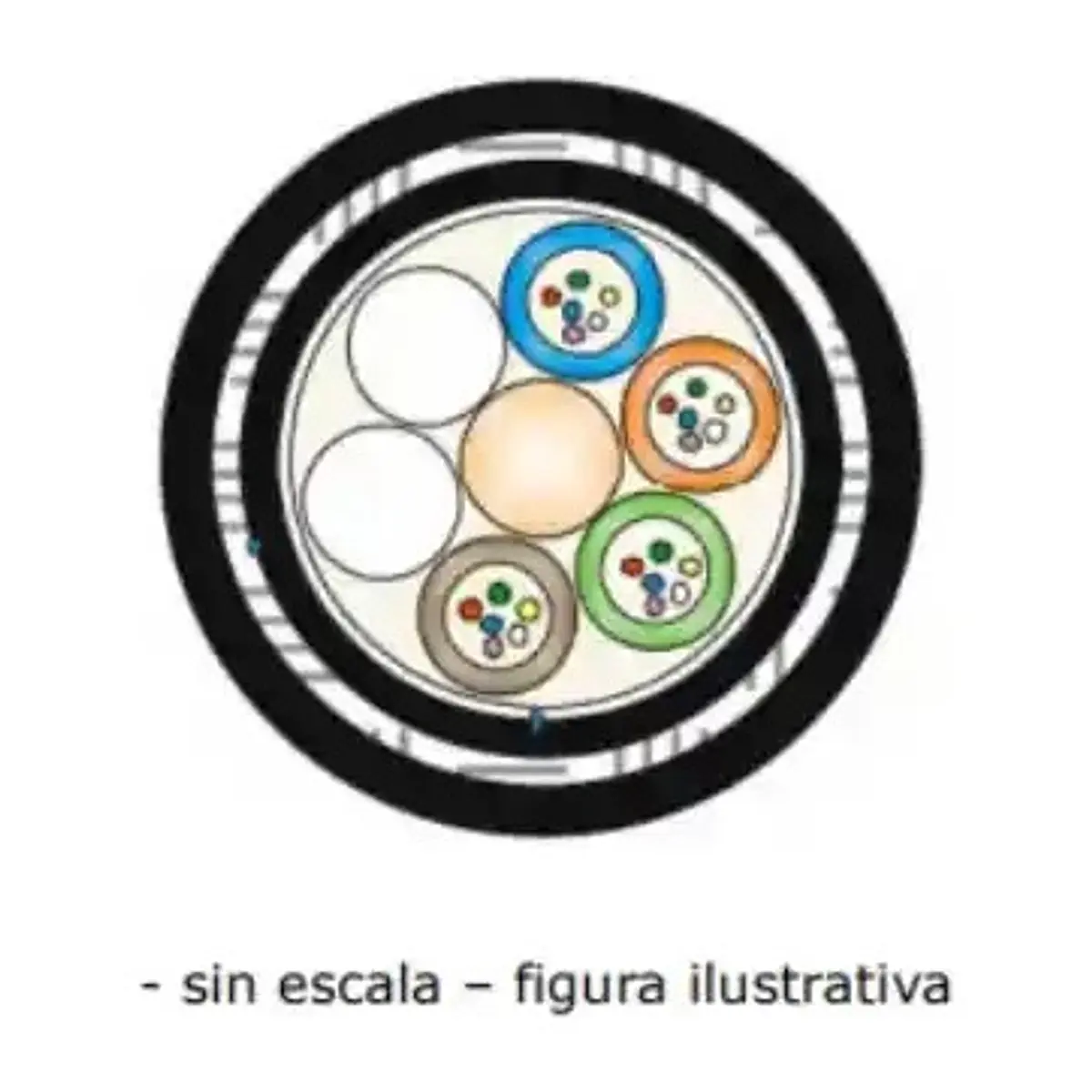

Cable fibra óptica 12x10 monomodo ducto LSZH 3000 N

El Cable de Fibra Óptica 12x10 Ducto LSZH 3000 N lleva 12 fibras monomodo con cubierta LSZH y una resistencia a la tracción de 3.000 newton. Ese último dato es el que lo define: es un cable pensado para tramos largos de ducto, donde la fuerza necesaria para tirar del cable es la limitación real del tendido, no la fibra.

Qué significan 3.000 N en terreno

Tres mil newton equivalen a unos 306 kilogramos fuerza. Ese es el máximo que el cable tolera durante la instalación, aplicado al elemento de refuerzo mediante malla de tiro, nunca a la cubierta ni a las fibras. La carga permanente admisible, una vez el cable está en reposo dentro del ducto, es bastante menor.

La fuerza de tiro crece con la longitud del tramo, con el roce contra la pared del ducto y, sobre todo, con cada curva del recorrido: una curva de 90° puede multiplicar varias veces la tensión que llega al extremo. Por eso un cable con mayor resistencia a la tracción permite tender tramos más largos entre cámaras y reduce la cantidad de puntos de empalme intermedios, que son los que después hay que mantener.

Tres cuidados al tender por ducto

• Lubricar. El lubricante de tendido baja el roce de forma sustancial y es la manera más simple de no llegar al límite de tracción.
• Respetar el radio. Veinte veces el diámetro del cable mientras se tiende, diez veces una vez en reposo.
• Tirar parejo. Un tirón brusco genera picos de tensión muy por encima del promedio; el daño no siempre se ve, pero queda como atenuación.

Especificaciones

• Fibras: 12, monomodo 9/125 µm (G.652D)
• Tracción máxima de instalación: 3.000 N
• Cubierta: LSZH
• Identificación: TIA-598, secuencia Azul a Aqua
• Uso: ducto y canalización
