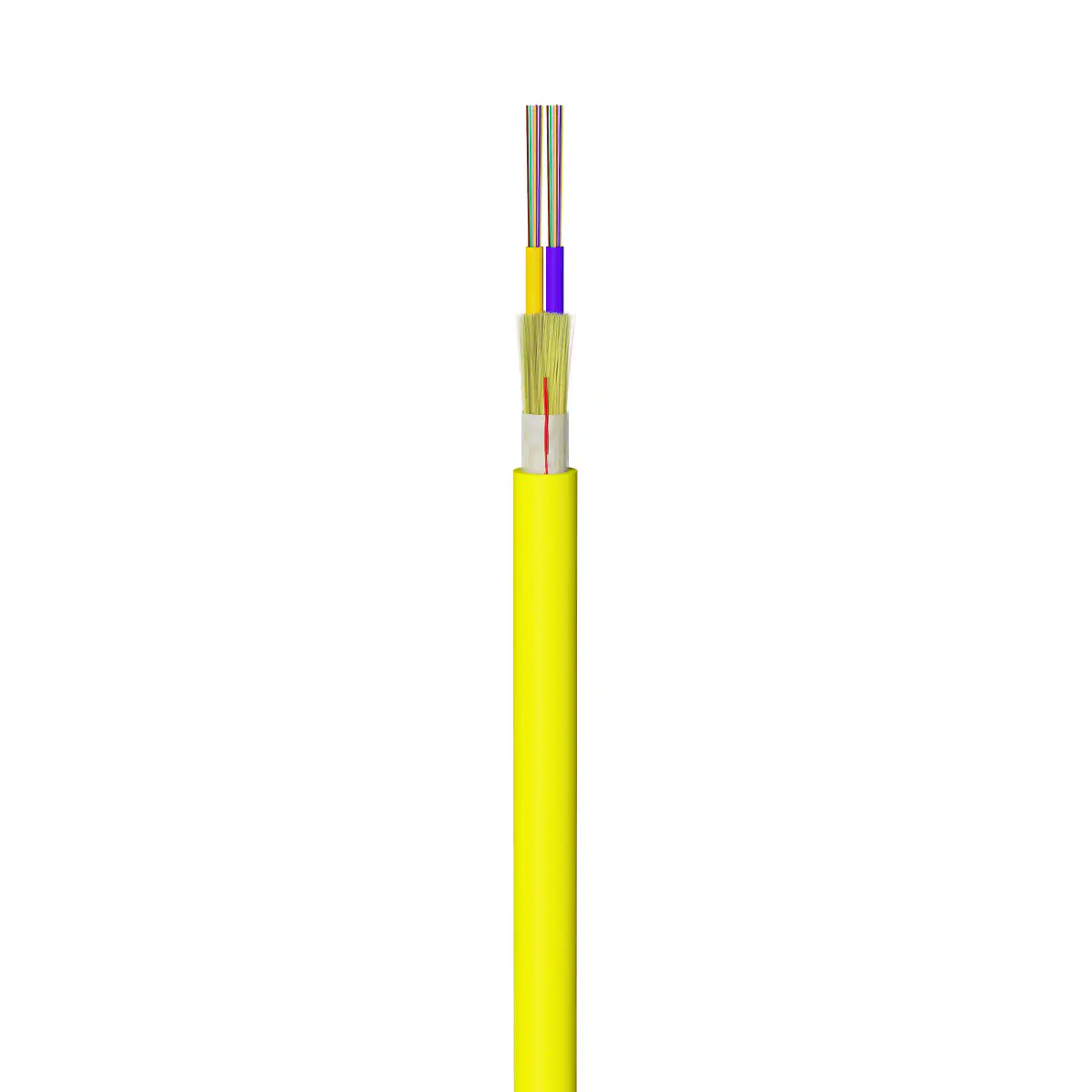

Cable fibra óptica 24x10 monomodo G657A2 LSZH multitubo

El Cable de Fibra Óptica 24x10 Monomodo G.657A2 LSZH Multitubo reparte sus 24 fibras en tubos independientes de doce, en lugar de llevarlas todas en un tubo central. Esa construcción es la que permite derivar en un punto intermedio sin cortar el cable, y es la razón por la que se especifica multitubo en troncales que van a alimentar más de un destino.

La derivación en ventana

Con un cable multitubo se puede abrir una ventana en la mitad del tendido: se retira un tramo de cubierta, se identifica el tubo que interesa, se corta solo ese tubo y se extraen sus doce fibras para llevarlas a una mufa de derivación. Los demás tubos siguen de largo, intactos, con el servicio funcionando. En un cable unitubo esa maniobra no existe: para sacar una fibra hay que cortar todas, lo que significa cortar el servicio y fusionar el resto de vuelta.

En la práctica esto define la elección: si el cable alimenta un solo destino, unitubo; si va a derivar en el camino, multitubo.

Fibra G.657A2: curvas cerradas sin penalización

Las fibras de este cable cumplen la norma UIT-T G.657A2, que tolera radios de curvatura de 7,5 mm con una pérdida del orden de 0,5 dB por vuelta a 1550 nm. Una fibra G.652D común curvada a ese radio pierde varios decibelios. Eso importa en el rack y en las cajas de derivación, donde el cable rara vez queda tendido recto. Además, G.657A2 mantiene el núcleo de 9/125 µm, de modo que se fusiona sin pérdida adicional con la fibra G.652D que ya esté instalada.

Especificaciones

• Fibras: 24, monomodo 9/125 µm
• Norma de fibra: UIT-T G.657A2, insensible a curvatura
• Estructura: multitubo, tubos de doce fibras
• Cubierta: LSZH
• Identificación: código de colores TIA-598

Lo que completa el tendido

• Versión de 48 fibras del mismo cable multitubo.
• Mufas de empalme con espacio para las derivaciones en ventana.
• Bandejas y ODF donde terminar cada tubo en el nodo.
• Pigtails y jumpers monomodo para fusionar y conectar.
• Todos los cables monomodo del catálogo.
