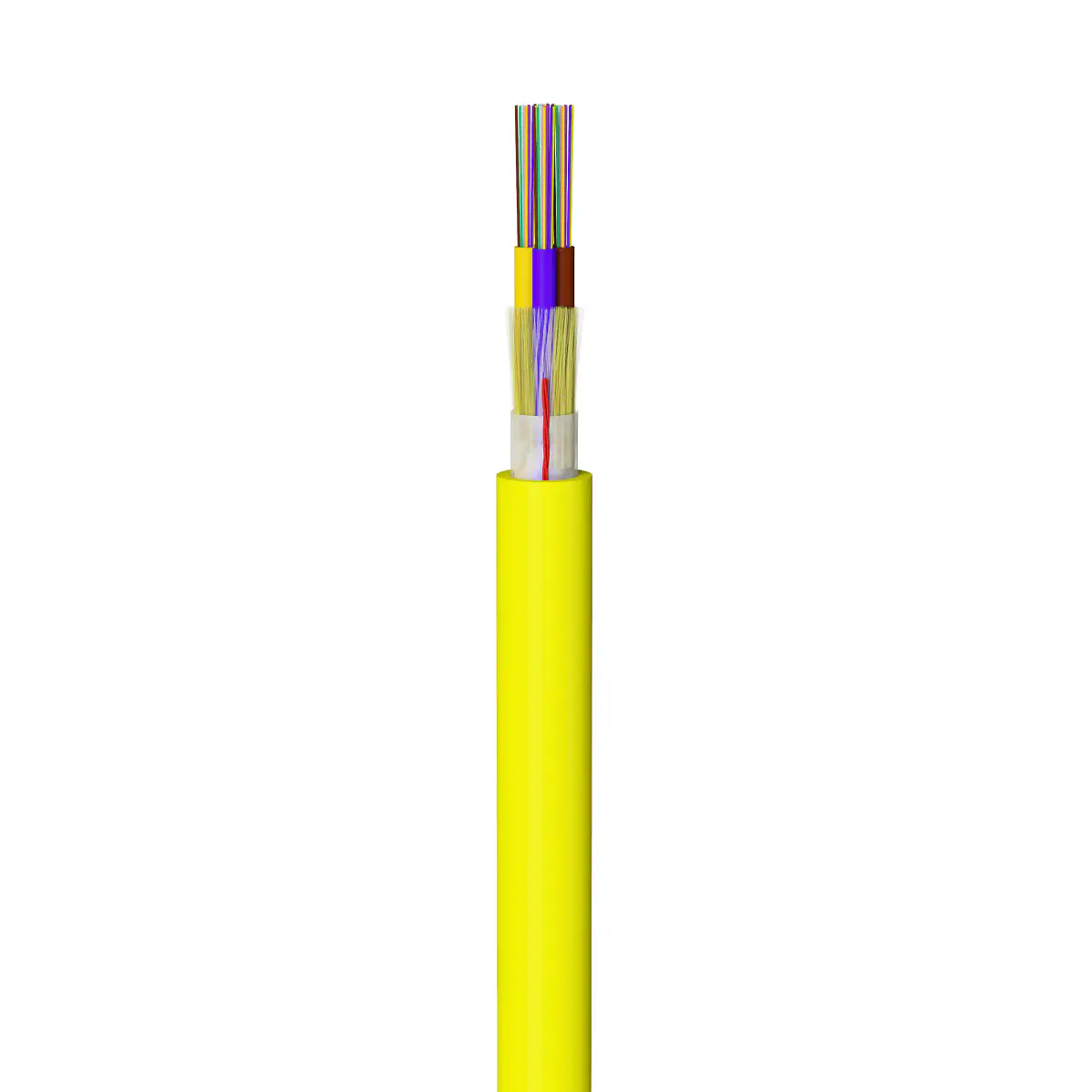

Cable fibra óptica 48x10 monomodo G657A2 LSZH multitubo

El Cable de Fibra Óptica 48x10 Monomodo G.657A2 LSZH Multitubo reúne 48 fibras repartidas en tubos de doce. Es un cable de troncal principal: la capacidad y la estructura que se especifican cuando un mismo tendido tiene que alimentar varios nodos y admitir derivaciones a lo largo del recorrido sin interrumpir el servicio.

Cómo se reparten 48 fibras en un proyecto

La ventaja del multitubo es que la asignación se hace por tubo, no por fibra suelta. Un reparto habitual en un anillo o una troncal de cuatro destinos:

Para derivar en el tubo 2 se abre una ventana en la cubierta, se corta solo ese tubo y se llevan sus doce fibras a la mufa. Los tubos 1, 3 y 4 siguen de largo con el servicio funcionando. En un cable unitubo la misma derivación obliga a cortar las 48 fibras.

Dos cosas que dañan un cable durante el tendido

• Tirar de más. La tracción debe aplicarse al elemento de refuerzo mediante malla de tiro, nunca a la cubierta ni a las fibras, y respetando el máximo que indica el fabricante —los cables de ducto suelen especificar entre 1.500 y 3.000 N durante la instalación, y bastante menos de forma permanente.
• Curvarlo de más. La regla práctica es 20 veces el diámetro del cable mientras se tiende y 10 veces una vez en reposo. Una curva cerrada en una esquina de cámara no rompe la fibra, pero deja atenuación que después cuesta encontrar.

Especificaciones

• Fibras: 48, monomodo 9/125 µm
• Norma de fibra: UIT-T G.657A2, insensible a curvatura
• Estructura: multitubo, cuatro tubos de doce fibras
• Cubierta: LSZH
• Identificación: código de colores TIA-598

Alternativas de 48 fibras

Lo que completa el tendido

• Mufas de empalme con capacidad para 48 fusiones y derivación en ventana.
• Bandejas y ODF para terminar el cable en el nodo.
• Pigtails y jumpers monomodo para conectar al equipo activo.
• Todos los cables monomodo del catálogo.
