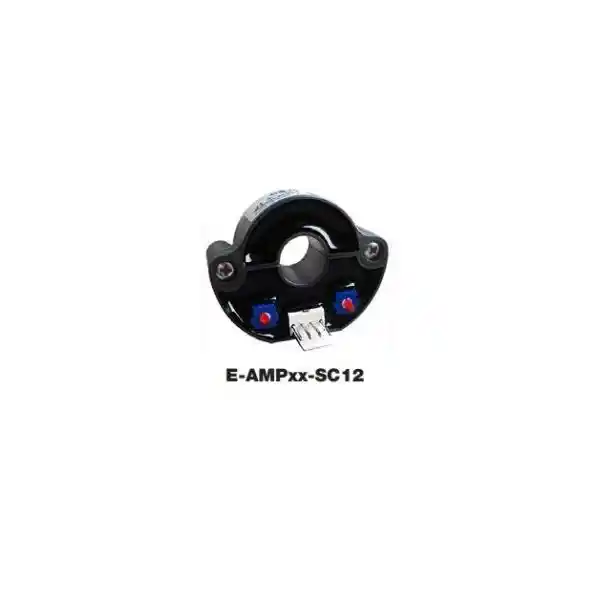

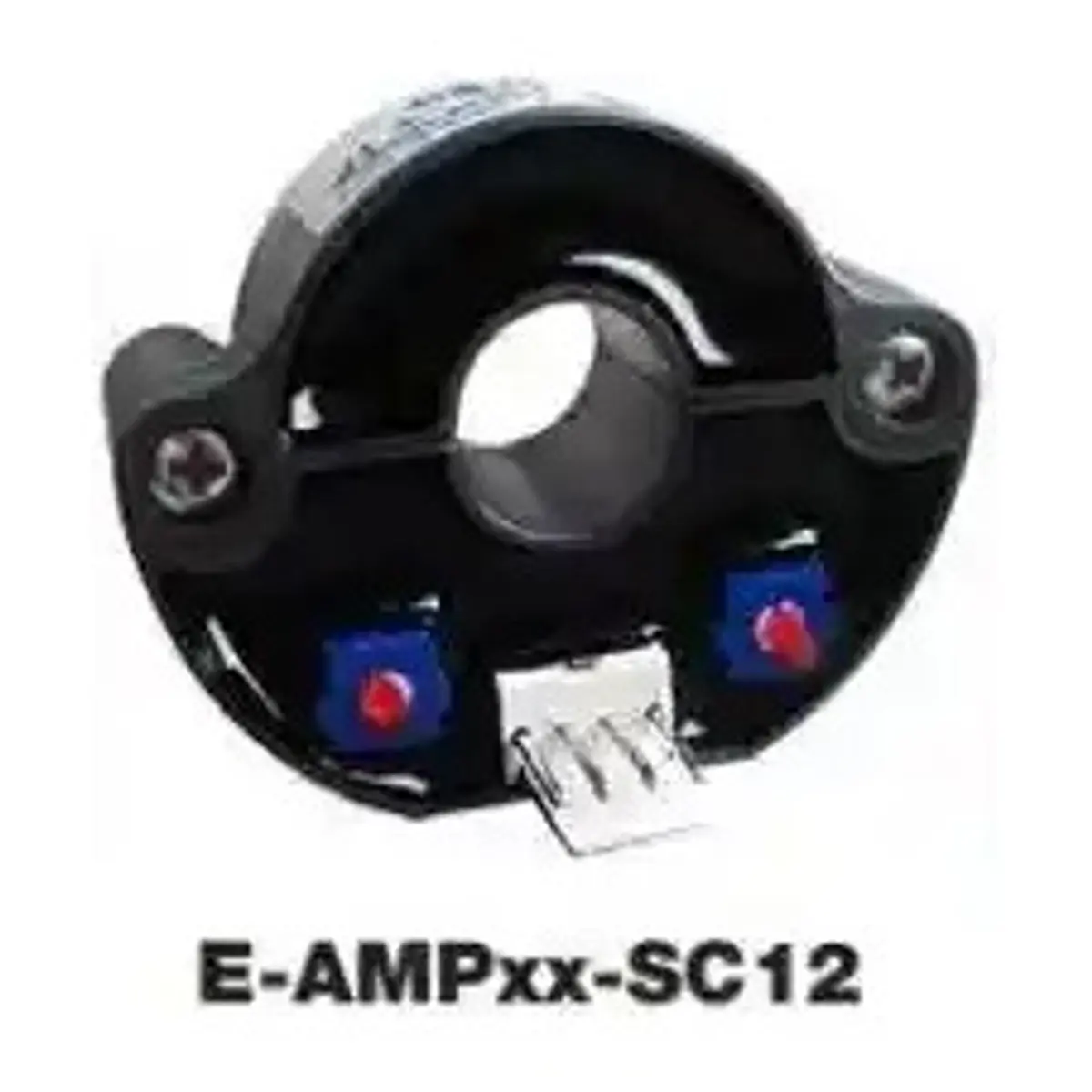

Sensor corriente efecto Hall E-AMP50-SC12

Mide corrientes CA y CC mediante un sistema de núcleo dividido.

• Corrientes nominales disponibles: 50A, 100A, 200A, 300A, 400A.
Las aplicaciones comunes incluyen: monitoreo de variadores de velocidad de CA,
convertidores estáticos para motores de CC, aplicaciones alimentadas por batería,
fuentes de alimentación ininterrumpida (UPS), fuentes de alimentación de modo conmutado
(SMPS), sistemas electroquímicos y fuentes de alimentación para soldadura.
aplicaciones.
Incluye un cable de 4 hilos de 7 pies para conectar al E-DCLM-6.

• Para ampliar la distancia entre el sensor de efecto Hall y el
E-DCLM-6, simplemente conecte cables más largos (22 AWG) usando el
empalmes incluidos.
Se recomienda colocar el E-DCLM-6 lo más cerca posible
el sensor de efecto Hall lo más posible. El E-DCLM-6 puede ser
colocado hasta 1000 pies de distancia de la unidad E-2D/5D/16D usando
Cable CAT5/5e/6.
Diámetro del bucle: 0,47” (12 mm).
Tiempo de respuesta: ≤7μS.
Aislamiento galvánico: 2,5KV @ 50Hz, CA, 1min.
Tensión de alimentación: ±12V, ±15V.
Tensión de salida: ±4V.
Consumo de corriente: ≤25mA.
Dimensiones AnxPrxAl (pulg.): 1,81x0,63x1,46 (46x16x37 mm).
Temperatura de funcionamiento: -13 a 185 °F (-25 a 85 °C).
Temperatura de almacenamiento: -40 a 212 °F (-40 a 100 °C).
Requiere un monitor de corriente y voltaje de CA y CC E-ACDCLM o un monitor de línea de CC E-DCLM-6 para conectarse a un sistema de monitoreo ambiental E-2D/5D/16D.
