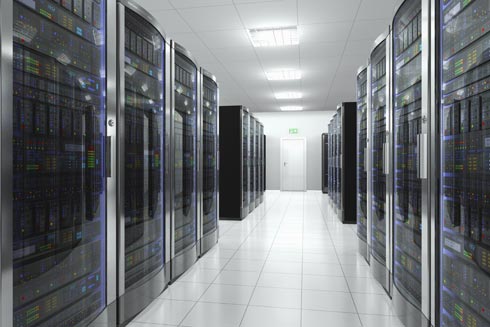

Monitoreo ambiental en salas de servidores: qué medir, dónde poner cada sensor y cómo alertar
En resumen. Una sala de servidores falla despacio: el clima pierde caudal, la temperatura sube de a poco, el condensado gotea. El monitoreo ambiental convierte esa degradación en un aviso con hora y destinatario. Esta guía dice qué medir, dónde poner cada sensor, cómo configurar alertas que se lean y qué unidad ENVIROMUX de NTI corresponde a cada tamaño de sala.
El rango que define todo
ASHRAE recomienda que el aire de entrada a los equipos de TI se mantenga entre 18 °C y 27 °C, con humedad relativa entre 40 % y 60 %. Es el marco que usan fabricantes, auditores y contratos de nivel de servicio, y el punto de partida para fijar umbrales.
Los dos extremos importan por razones distintas. Con humedad baja aumenta la electricidad estática, justo cuando alguien manipula tarjetas en el rack. Con humedad alta se acelera la corrosión y, en el límite, aparece condensación. Con temperatura sobre el rango el equipo no se cae de inmediato: envejece más rápido, y esa factura llega después.
Las variables que vale la pena medir
| Variable | Por qué | Sensor |
|---|---|---|
| Temperatura y humedad | La base del rango ASHRAE | Combinado, uno por rack en salas chicas; dos o tres por pasillo en salas grandes |
| Presencia de agua | El riesgo más subestimado y el más barato de cubrir | Detector de líquido puntual o de cuerda |
| Energía | Una caída de tensión suele anteceder al problema visible | Detector de voltaje AC o DC, sensor de corriente |
| Flujo de aire | El caudal cae de inmediato cuando se detiene un ventilador; la temperatura, después | Sensor de flujo o de velocidad de aire |
| Acceso | Seguridad y puertas de gabinete que rompen el confinamiento | Contacto de puerta, sensor de movimiento |
| Humo | Complemento del sistema de incendio, con la alerta en el mismo panel | Detector de humo |
Dónde va cada sensor
Los sensores de temperatura van donde el aire entra a los equipos, no donde sale. En un rack, en la cara frontal a la altura del tercio superior, el punto más caliente del pasillo frío. Un segundo punto en el escape trasero permite comparar: una diferencia creciente delata recirculación de aire caliente antes de que salte una alarma.
Los detectores de líquido van en el punto más bajo: perímetro de las unidades de clima, base del banco de baterías, borde inferior del piso técnico. Los de flujo, en la descarga del equipo de clima o en la salida de una baldosa perforada. Los de acceso, en la puerta de la sala y en los gabinetes de uso compartido.
Alertas que la gente atienda
El error más común es de diseño, no técnico: alertar demasiado. Un sistema que envía veinte correos al día deja de leerse en una semana. Tres reglas ayudan.
- Dos niveles: un umbral de advertencia que solo registra y uno crítico que notifica.
- Retardo de cinco a diez minutos antes de alertar, para filtrar el ciclo normal del aire acondicionado.
- Un canal que no dependa de la red. Las unidades ENVIROMUX notifican por correo, página web, trampas SNMP v1, v2c y v3, syslog, SMS y llamada de voz con módem, y por relés a sirena y baliza. Si el corte apagó el switch, el relé y el SMS siguen funcionando.
Actuar, no solo avisar
Los relés de salida permiten que la unidad tome decisiones sin esperar a una persona: encender un equipo de clima de respaldo cuando sube la temperatura, o arrancar el generador cuando el banco de baterías pierde carga. En sitios sin personal esta función vale más que la alerta.
Qué unidad según el tamaño
| Instalación | Unidad | Capacidad |
|---|---|---|
| Un rack o sala pequeña | ENVIROMUX-MICRO | Temperatura y humedad integrados, dos puertos para sensores externos, alimentación PoE con respaldo DC |
| Sala técnica, nodo regional | ENVIROMUX-2D y 5D | 2 o 5 sensores, versiones de 48 VDC para plantas de telecomunicaciones |
| Centro de datos, sitios múltiples | ENVIROMUX-16D | 16 sensores, 8 entradas digitales, 4 relés en 1U, AC o 48 VDC, cámaras IP, registro de datos y eventos |
Cien sitios de Arica a Punta Arenas
Un operador instaló unidades ENVIROMUX-16D en cerca de cien sitios de comunicaciones remotos a lo largo de Chile. Los equipos alertan por correo, SMS y web, y usan los relés para encender el aire acondicionado ante un alza de temperatura o el generador cuando baja la carga de baterías. El dato de la instalación es de 2019;
Tres errores que se repiten
- Medir un solo punto: una sala tiene un gradiente, no una temperatura. El sensor junto a la puerta marca 21 °C mientras el rack del fondo trabaja a 32 °C.
- Instalar y no revisar: los umbrales fijados a media carga dejan de servir cuando se agregan equipos. Revíselos una vez al año.
- Dejar el sensor suelto: un cable RJ-45 tironeado en la próxima intervención es la causa más frecuente de sensores intermitentes.
Si su operación es una planta y no una sala, revise la guía monitoreo ambiental para cámaras de frío, packing y bodegas. Si le preocupa el cumplimiento legal, la nota sobre las leyes 21.719 y 21.663 explica qué registros exigen.
Productos de esta nota
- Sistema de monitoreo de microambiente E-MICRO-TRHP
- Sistema ENVIROMUX-2D
- Sistema E-16D 48V
- Sensor de temperatura E-STS
- Sensor de flujo de aire E-AFM-V2
- Detector de voltaje E-ACVDRLY-C14
Fuentes
- ASHRAE TC 9.9, Thermal Guidelines for Data Processing Environments (rango recomendado 18 a 27 °C)
- NTI: ENVIROMUX-16D, ficha técnica
- Notas originales de Metacom (2019 y 2023) sobre ENVIROMUX y el despliegue en sitios remotos
