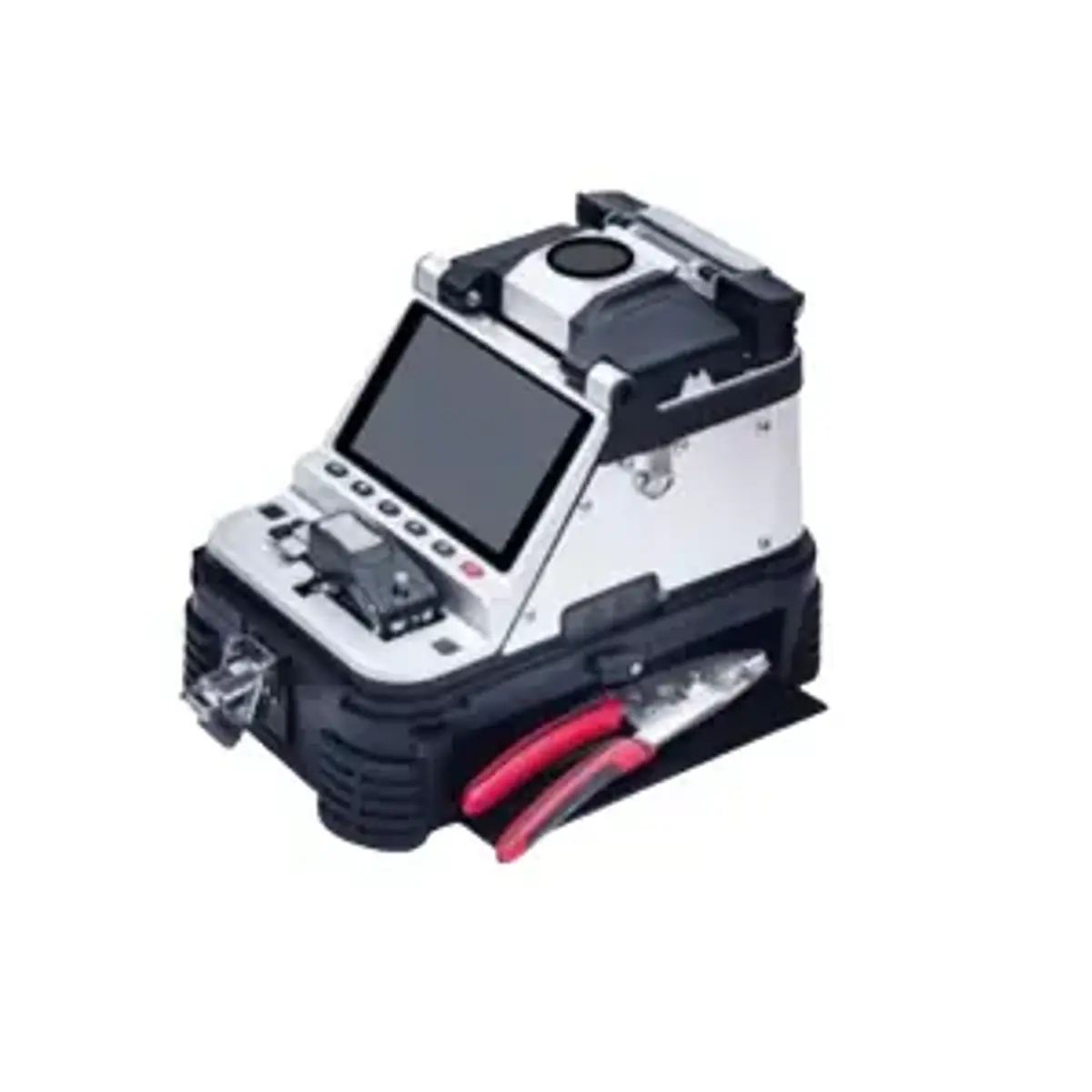

Fusionadora U-Kbling UK-20 con Cortadora, OPM y VFL Integrados

La Fusionadora U-Kbling UK-20 es un equipo de alineación por núcleo con seis motores y precisión de alineación de 0,1 µm, que además integra en el mismo cuerpo la cortadora eléctrica, la peladora 9 en 1, el medidor de potencia óptica (OPM) y el localizador visual de fallas (VFL). Es decir, reúne en un solo equipo de 3,09 kg lo que normalmente son cuatro herramientas separadas.

Todo el proceso de empalme en un solo equipo

Un empalme por fusión sigue siempre la misma secuencia: abrir el cable, pelar el recubrimiento, limpiar la fibra, cortarla a escuadra y fusionar. En la práctica cada paso vive en una herramienta distinta, y basta que se extravíe la cortadora o que un accesorio quede sin batería para que la cuadrilla se detenga.

La UK-20 incorpora una cortadora eléctrica de un solo paso con retorno retardado, que resuelve el defecto clásico de las cortadoras mecánicas de un paso: que la cuchilla raspe la cara de la fibra al volver. El retardo viene ajustado de fábrica en 0,5 s y se puede regular entre 0,2 y 2 s. La cuchilla, además, rota sola de cara al llegar a 1.000 cortes en el punto activo o tras tres cortes fuera de norma seguidos, así que deja de depender de que alguien lleve la cuenta. Para trabajo nocturno trae luz LED auxiliar regulable desde la aplicación.

Medir sin cambiar de instrumento

El OPM y el VFL integrados permiten verificar el enlace en el mismo punto donde se acaba de empalmar, sin volver al vehículo a buscar otro equipo:

• OPM: diez longitudes de onda (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 y 1650 nm), rango de medición de -50 a +30 dBm y error absoluto menor a 0,3 dB.
• VFL: 15 mW con alcance de 10 km, en modo fijo o intermitente a 2 Hz, para dejar a la vista una fibra quebrada o una curvatura excesiva.

Alineación asistida por flujo luminoso

Cuando uno de los extremos ya tiene señal óptica estable, la UK-20 puede usar esa señal —conectada al puerto OPM— para buscar en tiempo real el punto de alineación de menor pérdida antes de fusionar, en lugar de alinear solo por imagen. Es una función acotada a ese escenario, pero es justamente el caso de una reparación sobre un enlace en servicio.

Especificaciones

Gestión desde el celular

La UK-20 se comunica por Bluetooth 4.2 en 2,4 GHz con alcance de hasta 60 metros. Desde la aplicación se actualiza el software del equipo y se consultan de forma remota los registros de soldadura: cantidad, tiempos y pérdidas. El propietario puede además limitar el número de ciclos o las horas de operación, y administrar varios equipos a la vez. El equipo almacena 1.000 grupos de datos exportables, y el puerto USB sirve para alimentar una luz LED externa o cargar un celular en terreno.

Cuál de las fusionadoras del catálogo conviene

Lo que completa el trabajo

• Todas las fusionadoras y sus repuestos en el catálogo.
• Pigtails y jumpers para terminar cada fibra fusionada.
• Limpieza e inspección de conectores, la causa más frecuente de pérdida en un enlace.
• Herramientas de terminación: deschaquetadores, tijeras de kevlar y alcohol isopropílico.
• Curso Operador de Fusionadora en CET Metacom, para dejar a la cuadrilla certificada.
