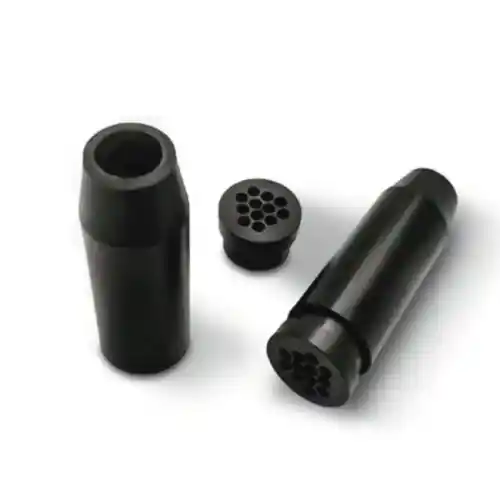

Kit Fan Out 6.0 mm 12 fibras a 0.9 mm

Kit fan out de 6,0 mm para 12 fibras a 0,9 mm. Igual en función al kit de 3,0 mm, pero con cuerpo de mayor diámetro para acomodar cables troncales de cubierta más gruesa.

Cuándo se necesita el de 6 mm. El diámetro del fan out tiene que calzar con la cubierta del cable que se está terminando. Si el cuerpo queda holgado, el cable se mueve y transmite esfuerzo a los hilos; si queda apretado, se fuerza la cubierta al armar. Antes de comprar conviene medir el diámetro exterior del cable, no estimarlo a ojo.

Para qué sirve. Enfunda los hilos de 250 micrones en tubo de 0,9 mm, dándoles el diámetro y la rigidez necesarios para conectorizarlos, identificarlos por color y llevarlos ordenados hasta el panel.

Instalación. Respeta el radio de curvatura al distribuir los hilos en la bandeja. Las curvas cerradas introducen pérdida que después aparece en la traza sin causa evidente.
