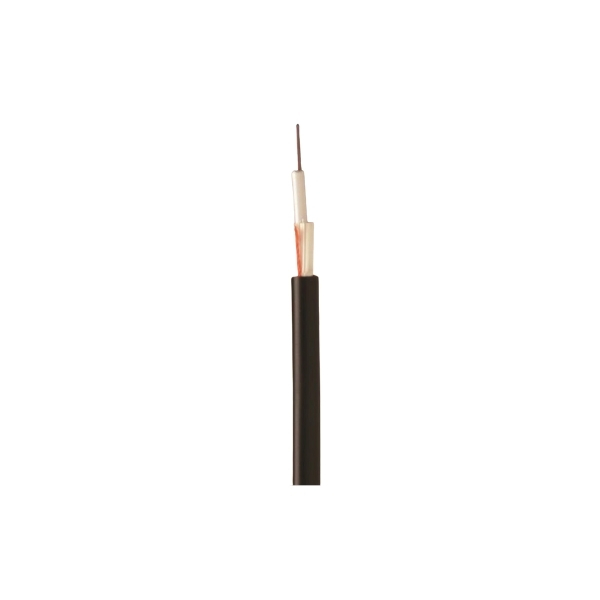

Cable Fibra Óptica Multimodo OM1 06x62 NEXO DP - TIA-598

El Cable de Fibra Óptica 06x62 NEXO (DP) de Optral lleva 6 fibras multimodo OM1 de 62,5/125 µm identificadas según el código de colores TIA-598. Es el cable que corresponde cuando hay que extender o reparar una planta OM1 ya instalada: en ese tipo de red, mantener el mismo diámetro de núcleo es más importante que el ancho de banda del cable nuevo.

Por qué no conviene mezclar 62,5 con 50 micrones

Una fibra de 62,5 µm empalmada a una de 50 µm pierde luz en el sentido 62,5 → 50, porque el núcleo receptor es más chico y captura solo una parte del haz. La pérdida por esa diferencia de núcleo y de apertura numérica puede llegar al orden de 3 dB en un solo punto, más que el presupuesto completo de muchos enlaces cortos. Por eso, si la red existente es OM1, el tramo nuevo debe ser OM1. Para una instalación nueva, en cambio, conviene partir directamente en OM3 u OM4, que sostienen 10 Gb/s.

Distancias que soporta OM1

Especificaciones

• Fibras: 6, multimodo 62,5/125 µm (OM1)
• Serie: NEXO (DP), Optral
• Identificación: código de colores TIA-598
• Cubierta: naranja, el color con que la norma distingue OM1
• Uso: enlaces cortos dentro de edificio o campus sobre planta OM1 existente

Otros multimodo del catálogo

Lo que completa la instalación

• Pigtails y jumpers multimodo del mismo tipo OM1 para terminar las fibras.
• Bandejas y ODF para organizar y proteger los empalmes.
• Mufas si el tramo se une a otro cable fuera del rack.
